Product Summary
Hantek 1008C 8ch Oscilloscope With HT25 + HT201 CC-65 USB PC Storage Oscilloscopi/ Generator is a digital oscilloscope selected for checking waveforms, debugging signals and validating circuit behavior. It is suitable for electronics repair technicians, lab users and embedded developers who need practical electronics hardware for reliable project work.
Best For
- checking waveforms, debugging signals and validating circuit behavior
- test leads, probes and bench electronics workflows
- Electronics testing, repair, prototyping and maker workflows
FAQ
Who is this product for? It is intended for electronics repair technicians, lab users and embedded developers.
What should I check before buying? Review the product options, specifications, included accessories and compatibility details on this page.
Sonda de osciloscópio Hantek com atenuador passivo HT201 HT25 1008C Automotive PC Storage USB 8 Canais Gerador programável
Custo-benefício Hantek PC USB 8CH Osciloscópio Diagnóstico Automotivo / DAQ / Gerador Programável: Altamente eficiente e econômico;
Osciloscópio de 8 canais para ensaios de veículos;
Sonda de Ignição Automática;
Taxa de amostragem em tempo real de 2.4MSa/s, resolução vertical de 12bit;
Função de análise do espectro;
10mV/div a sensibilidade de entrada 5V/div;
Função do cartão DAQ;
Gerador programável de 8 canais que pode sinais analógicos do virabrequim, do eixo de cames, etc.
Características:

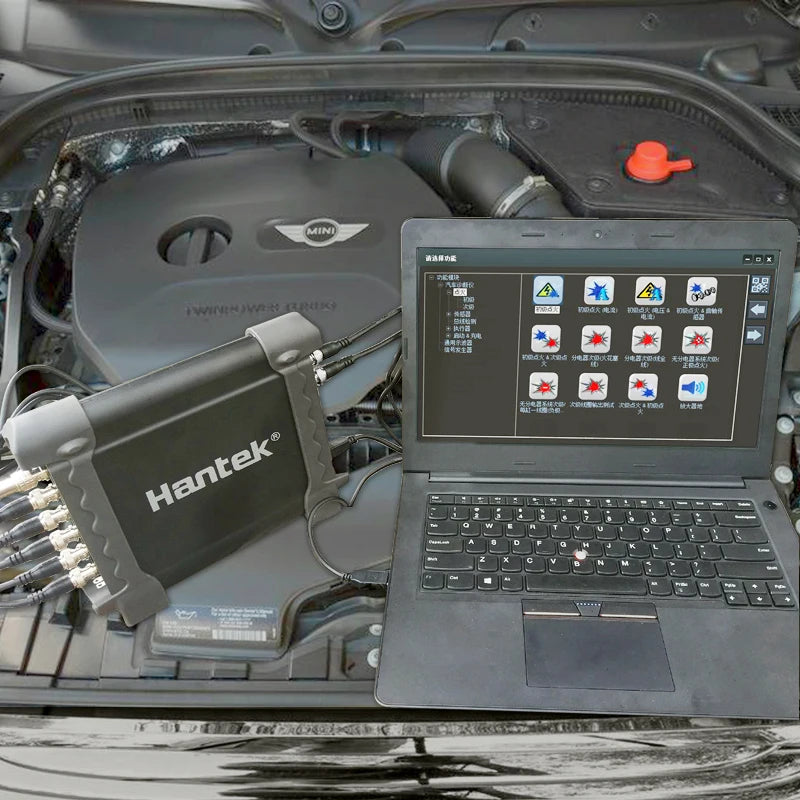

(1) Ensaios de veículos
Primeiro diagnóstico: Vácuo e ignição do coletor de admissão, Vácuo & ignição da válvula de ajuste dos fumos de gasolina, Ignição ociosa da exaustão, Iniciando a ignição da exaustão
Ignição: primária e secundária
Sensor: Medidor de fluxo de ar, eixo de cames, eixo de manivela, distribuidor, sensor Lambda, posição do acelerador
Diagnóstico do barramento: Examine os dados do barramento CAN, integridade do sinal do barramento CAN, aquisição do tempo longo LH do barramento CAN, barramento LIN
Performer: Gasolina/Diesel
Circuitos de arranque e carregamento
(2) Osciloscópio
8 canais osciloscópio, 2.4MSa/s taxa de amostragem em tempo real
Resolução vertical de 12 bits, função de análise de espectro
(3) Gerador Programável
Gerador programável de 8 canais
Pode sinais analógicos do virabrequim, do eixo de cames etc.
(4) Outros
USB 2.0 interface plug and play, e nenhuma necessidade de fonte de alimentação extra;
Mais de 20 tipos de função de teste automática, uma interface semelhante com osciloscópio de bancada, fácil de usar;
Pls nota: o idioma do dispositivo apenas com Inglês Alemanha e chinês. Suporte de software: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7/8/10, 32 BIT e 64 BIT.
Model |
Hantek1008C |
|
Oscilloscope Mode | ||
Vertical |
Analog Channel |
8 |
Input Impedance |
Resistance: 1MΩ |
|
Input Sensitivity |
10mV/div to 5V/div |
|
Input Coupling |
DC |
|
Resolution |
12 bits |
|
Horizontal |
Memory Depth |
4K |
Max. Input |
400V (DC+AC Peak) |
|
Real-Time Sampling Rate |
2.4MSa/s |
|
Time Base Range |
1ns/div to 20000s/div(1-2-5 sequences) |
|
Time Base Precision |
±50ppm |
|
Trigger |
Source |

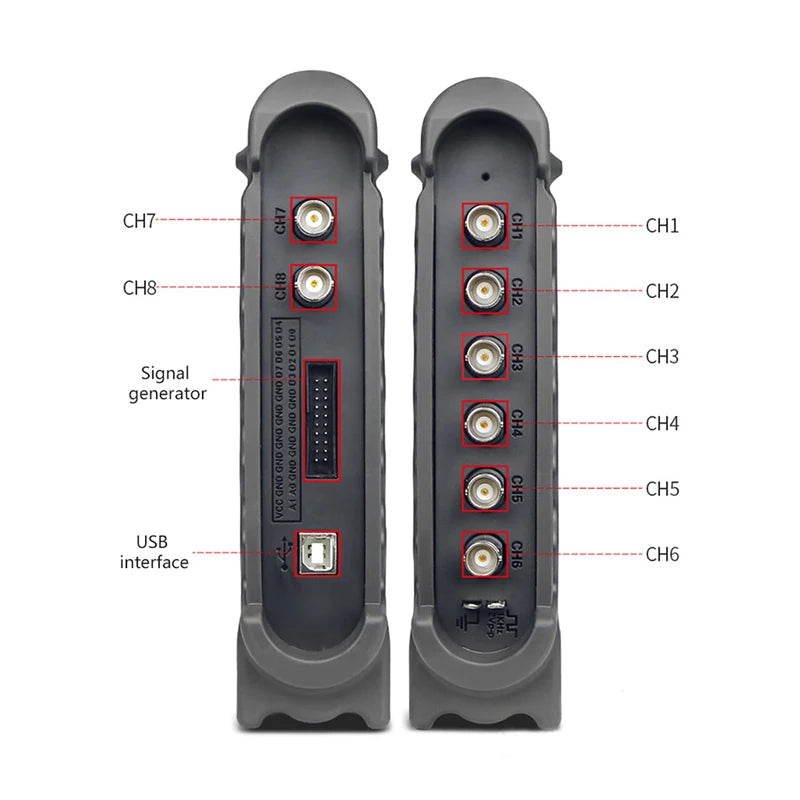

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8 |
Mode |
Edge |
|
X-Y Mode |
X-Axis Input |
CH1 |
Y-Axis Input |
CH2 |
|
Cursors and Measurement |
Voltage Measurement |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot |
Time Measurement |
Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle |
|
Cursors Measurement |
Horizontal ,Vertical, Track, Auto Measure Modes |
|
Waveform Signal Process |
+,- , x,÷, FFT, Invert |
|
Voltage Range |
10mV to 5V/div @ x 1 probe |
|
100mV to 50V/div @ x 10 probe | ||
10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe10V to 5000V/div @ x 1000 probe | ||
100V to 50000V/div @ x 10000 probe100V to 50000V/div @ x 10000 probe | ||
200mV to 100V/div @ 20:1200mV to 100V/div @ 20:1 | ||
Current Range |
100mA to 50.0A/div @ CC65(20A)100mA to 50.0A/div @ CC65(20A) |
|
1000mA to 500.0A/div @ CC65(65A)1000mA to 500.0A/div @ CC65(65A) | ||
1A to 100.0A/div @ CC650(60A) | ||
10A to 1000.0A/div @ CC650(650A) | ||
1A to 200.0A/div @CC1100(100A) | ||
10A to 2000.0A/div @CC1100(1100A) | ||
Cursor |
Time/frequency difference, voltage difference |
|
FFT |
Rectangular, Hanning, Hamming, Blackman Window |
|
Math |
Addition, subtraction, multiplication, division |
|
Programmable Generator | ||
Channel |
8 |
|
Output Level |
LVTTL |
|
Frequency Range |
0-250kHz |
|
Interface |
USB 2.0 |
|
Power |
No need extra power supply |
|
Measurement |
Size |

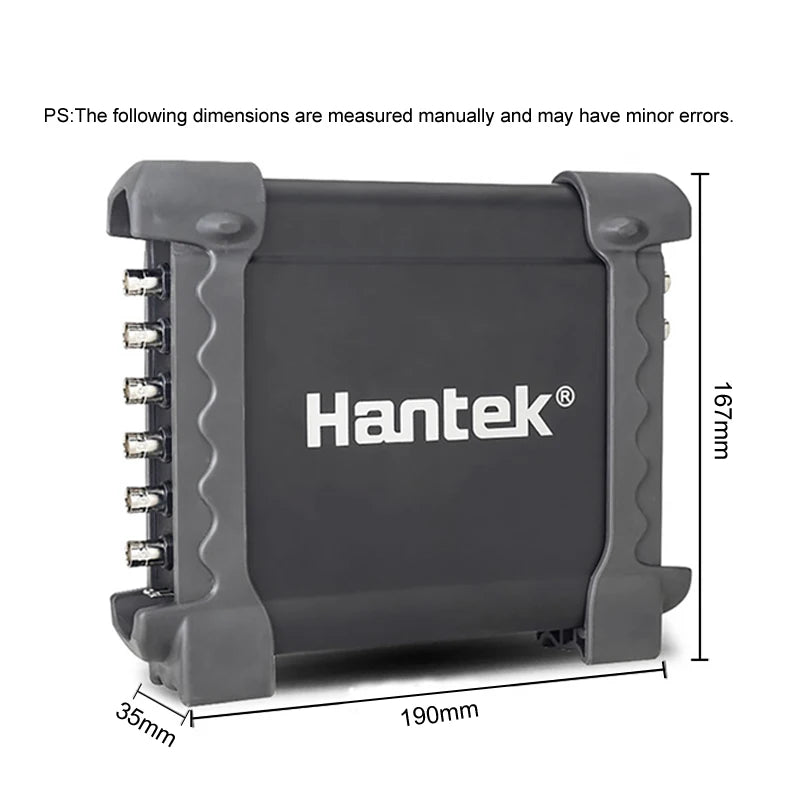

185 x 150 x 27 (mm) |
Weight |
0.35KG |
|

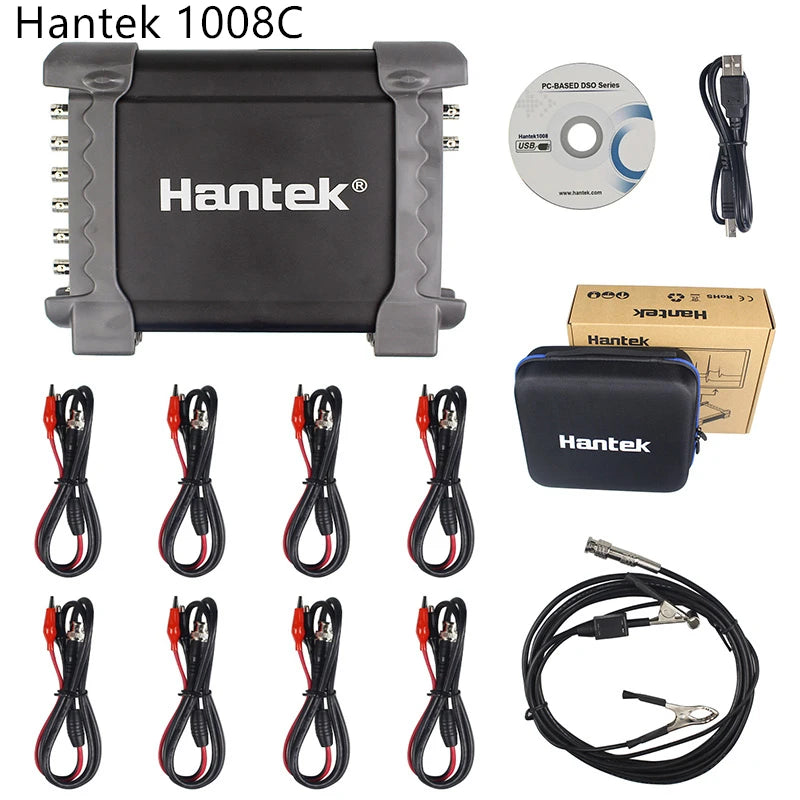

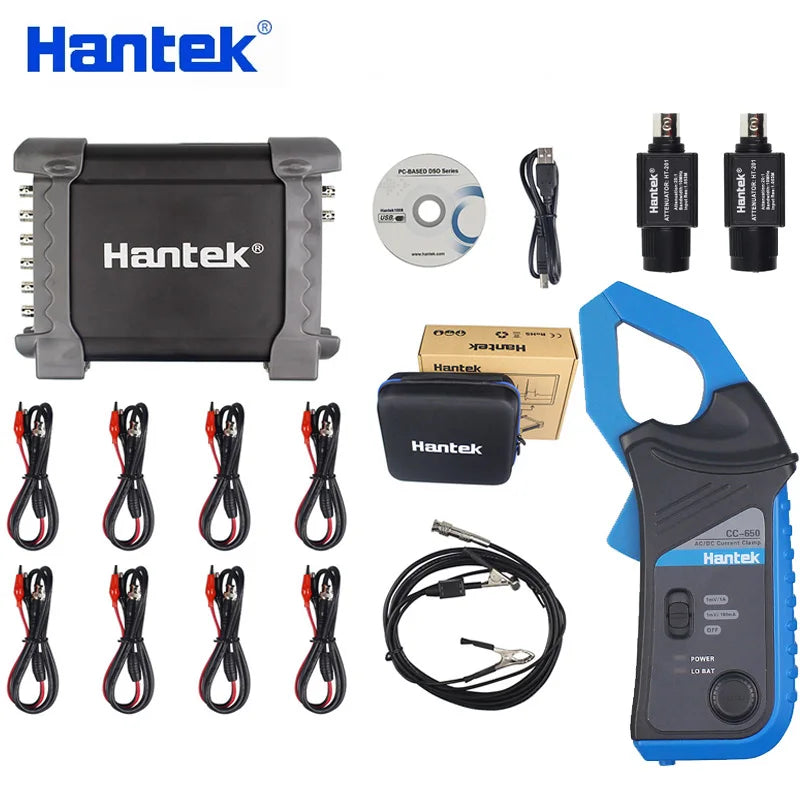

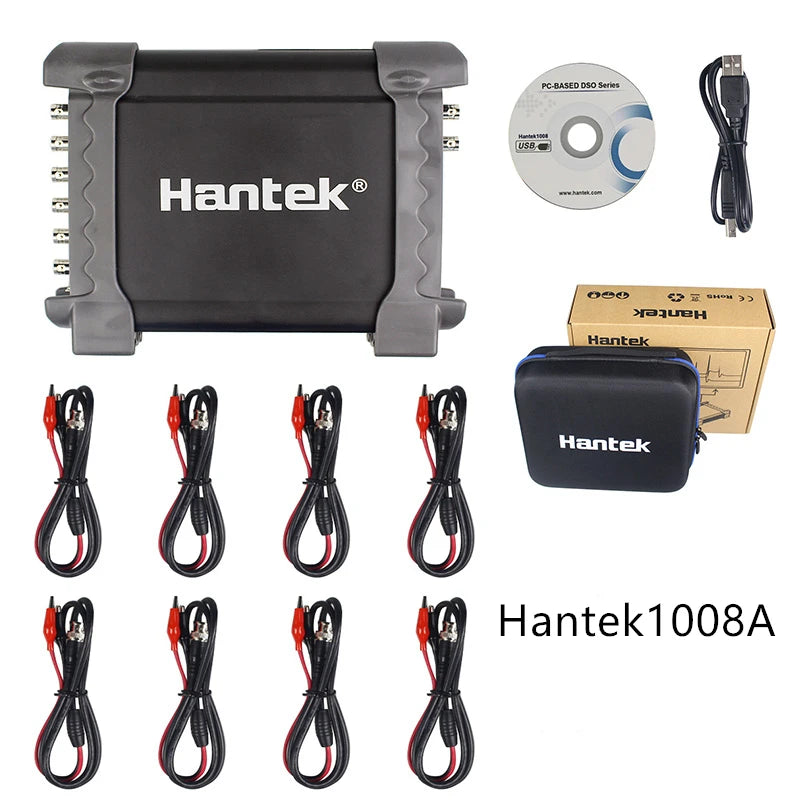

packaca list:
1 x DAQ oscilloscope
1 x Auto-probe(not included in 1008A)
4 x Crocodile probes/cable
4 x BNC Connectors
1 x USB Cable
1 x CD (driver etc.)
