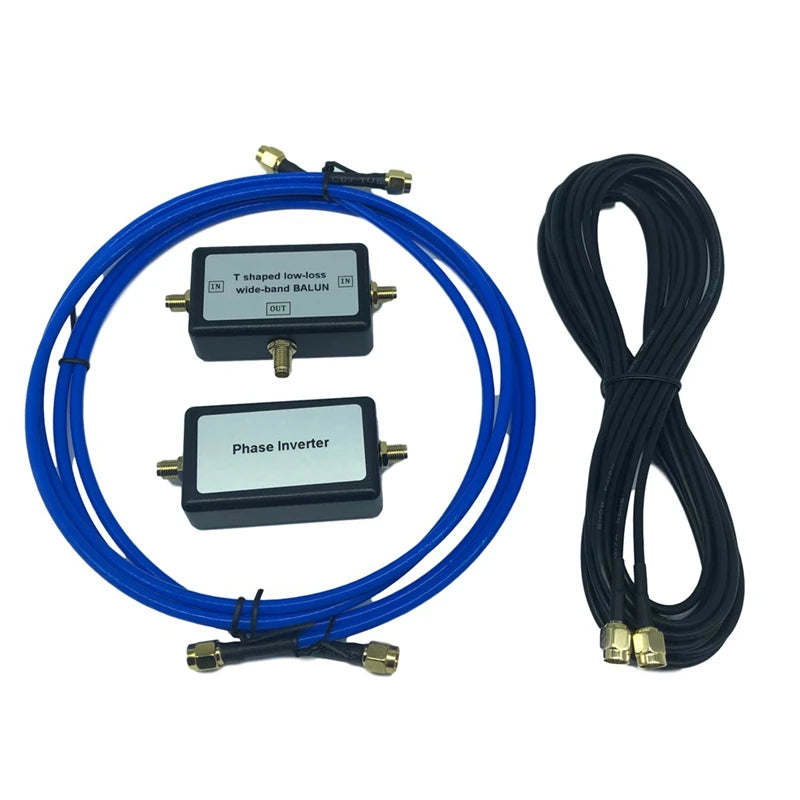

Ce kit d'antenne cadre magnétique passif portable est conçu pour une utilisation en réception uniquement avec des récepteurs SDR et radio sensibles. Le cadre est formé à partir d'un câble coaxial et utilise un inverseur de phase ainsi qu'un balun large bande en T à faibles pertes, ne nécessitant aucun accord ou alimentation externe.
Couverture de fréquence
- Réponse HF primaire : environ 10 kHz à 30 MHz.
- La réponse VHF peut s'étendre jusqu'à environ 300 MHz avec un récepteur et une installation appropriés.
- Conception passive sans amplificateur ni alimentation CC externe requise.
- Aucun condensateur d'accord mécanique n'est requis.
- La puissance maximale du signal en réception uniquement est d'environ 250 mW.
Assemblage

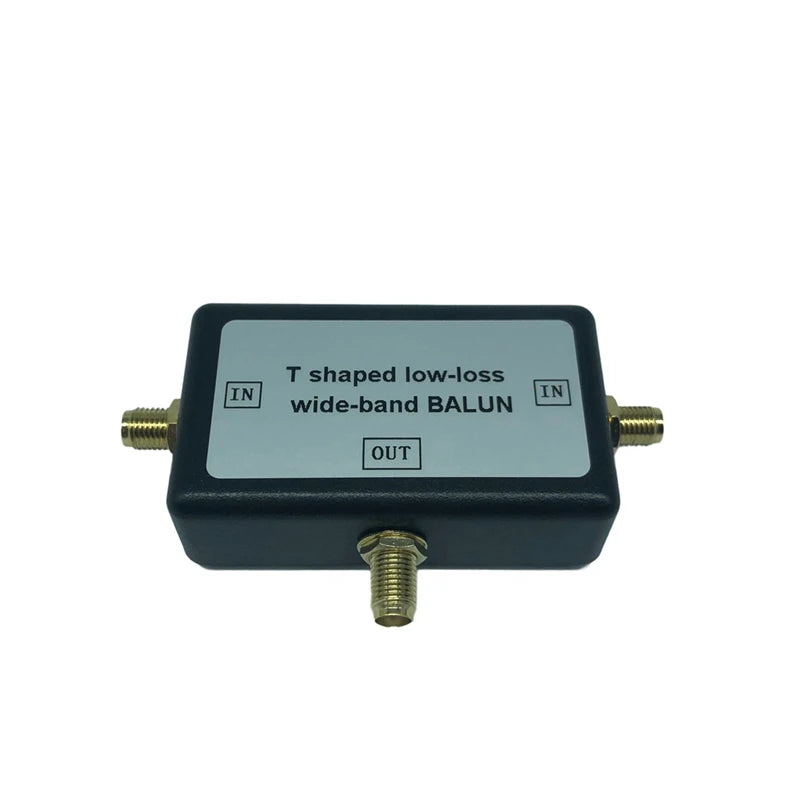

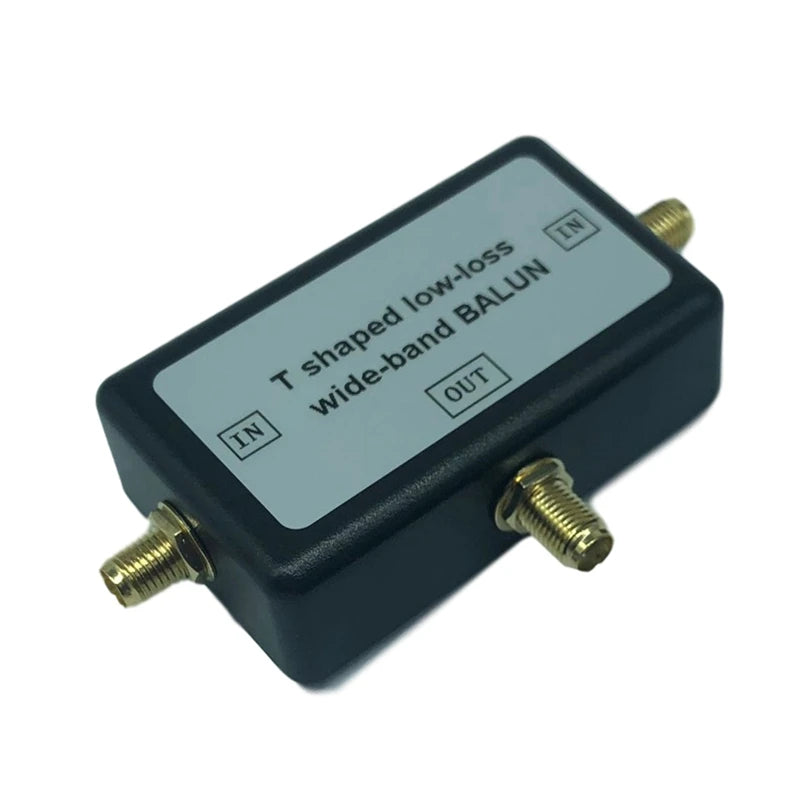

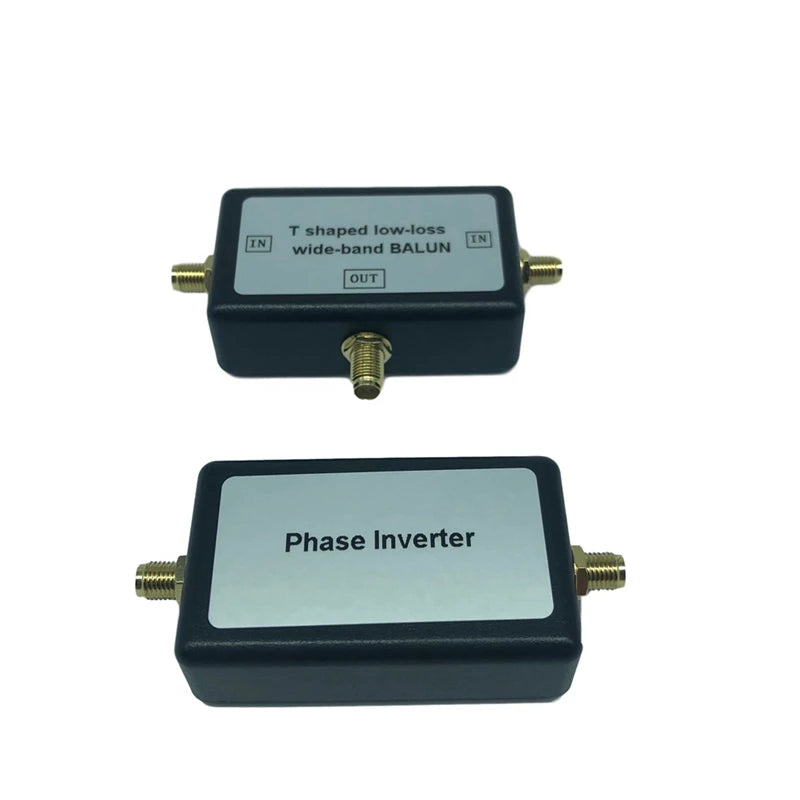

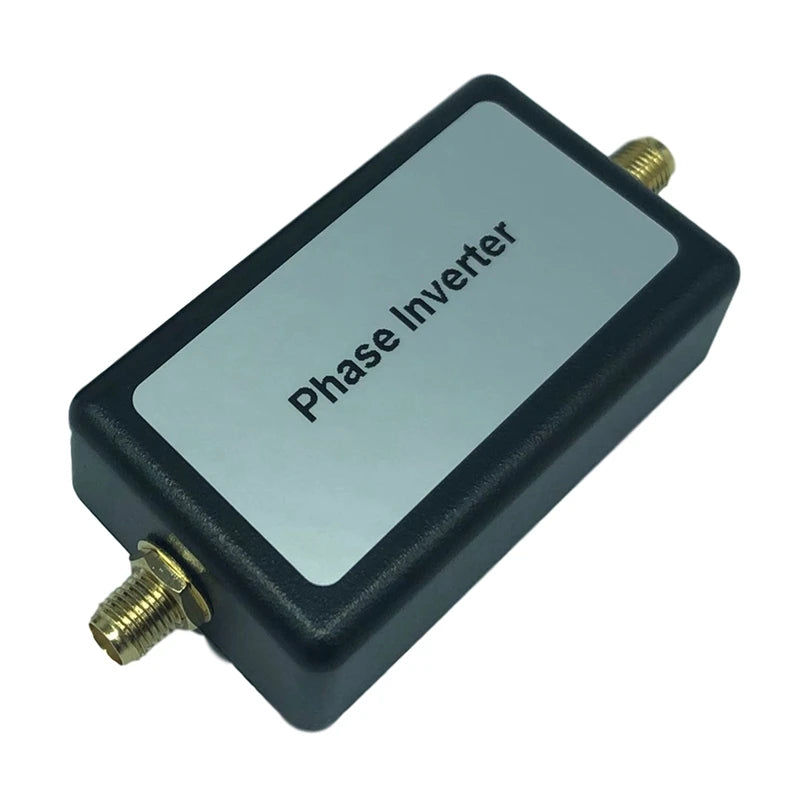

- Connectez les deux branches du cadre entre l'inverseur de phase et les deux entrées du balun.
- Connectez le câble de ligne de transmission de la sortie du balun à l'entrée du récepteur.
- Formez une boucle symétrique sans courbures prononcées ni tension au niveau des connecteurs SMA.
- Placez la boucle loin des ordinateurs, des alimentations à découpage et des câbles numériques.
- Faites pivoter la boucle pour réduire les interférences locales ou optimiser le signal désiré.
Exigences du récepteur
Les cadres passifs produisent un niveau de signal relativement faible et fonctionnent mieux avec des récepteurs ayant un faible facteur de bruit et une bonne plage dynamique. Un récepteur moins sensible peut nécessiter un préamplificateur à faible bruit approprié, mais l'amplification peut également augmenter la surcharge due aux stations locales fortes.
Notes d'installation
- Le placement à l'intérieur près d'une fenêtre réduit souvent l'atténuation du bâtiment.
- L'utilisation en extérieur nécessite une protection contre les intempéries autour du balun, de l'inverseur de phase et des connecteurs.
- Évitez de plier à plusieurs reprises les sections coaxiales semi-rigides.
- La réponse réelle dépend de la géométrie du cadre, de la ligne d'alimentation, des objets proches et de l'impédance du récepteur.
Limitation importante
Cette antenne est destinée à la réception. Ne la connectez pas à un émetteur et n'appliquez pas de puissance RF au-delà de la limite spécifiée pour les composants passifs. Le produit est un kit cadre sans marque utilisant une architecture de type YouLoop et ne doit pas être présenté comme un produit officiel Airspy.
