Carte amplificateur stéréo de classe D PAM8403 2x3W, nue ou avec contrôle du volume

Module d'amplificateur stéréo compact PAM8403

Cette petite carte audio de classe D fournit deux canaux de sortie amplifiés à partir d'une alimentation CC basse tension. Il est disponible sous forme de module nu compact ou de version avec un contrôle de volume rotatif intégré.

Caractéristiques principales

• Amplificateur stéréo de classe D PAM8403
• Alimentation de fonctionnement CC 2,5-5 V
• Jusqu'à 2 x 3 W de sortie à 5 V avec des haut-parleurs 4 ohms et des conditions de fonctionnement appropriés
• Conception à haute efficacité pour les enceintes amplifiées compactes et les projets sur batterie
• Options de carte nue et d'options équipées de potentiomètres

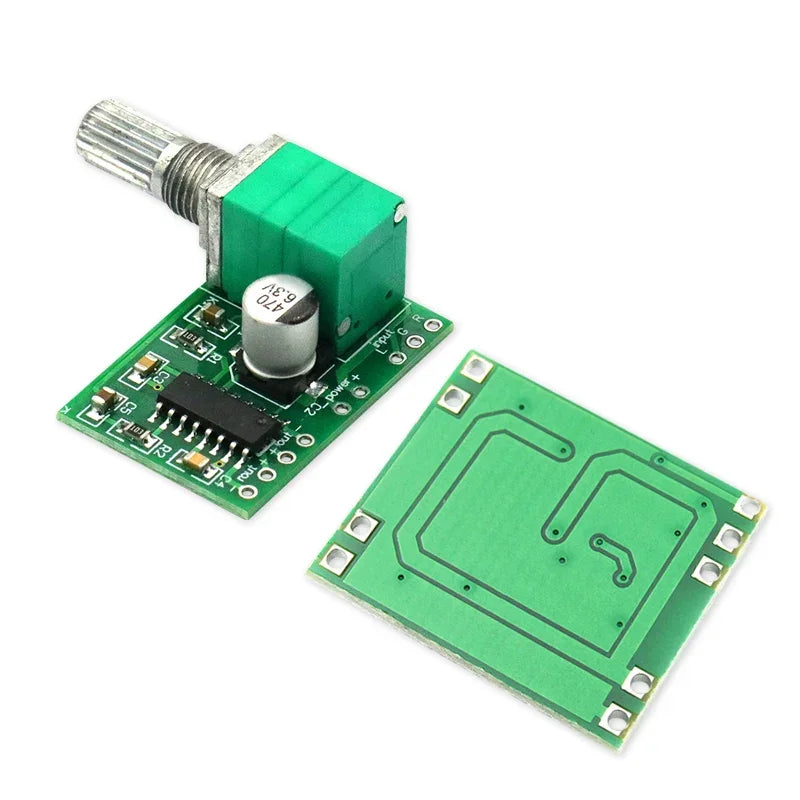

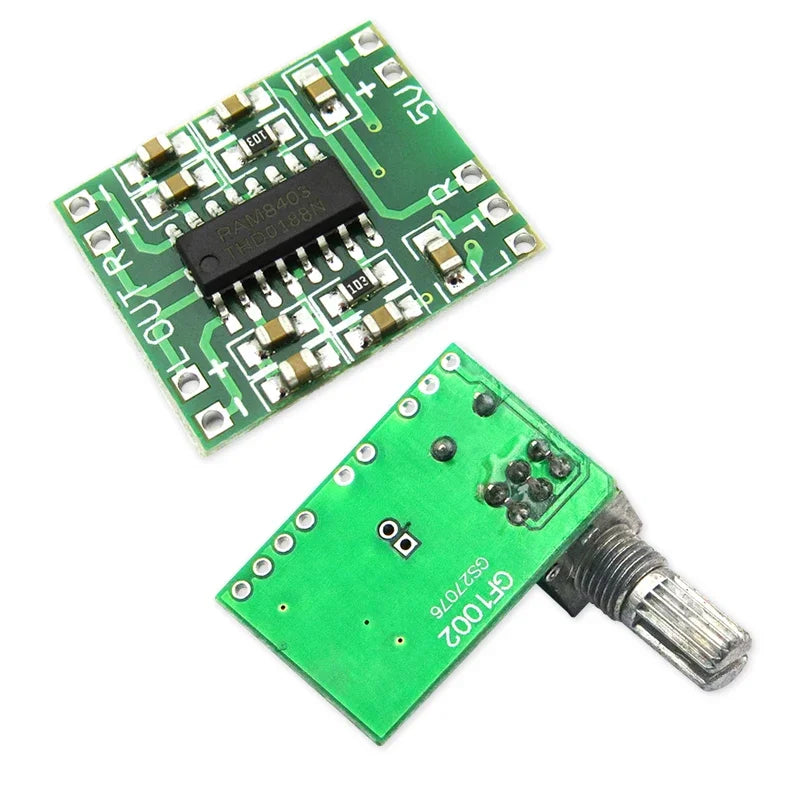

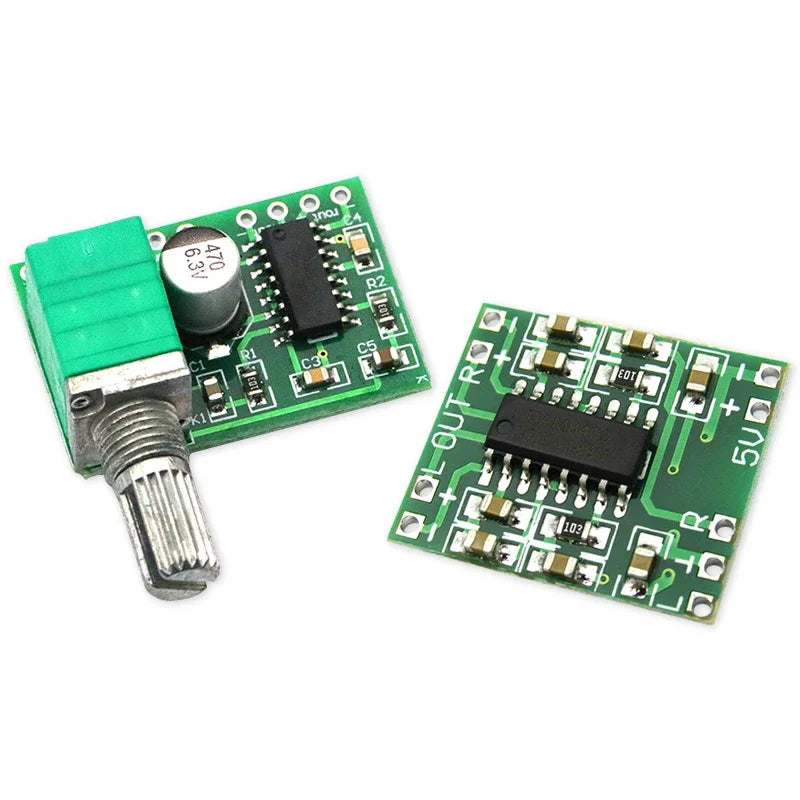

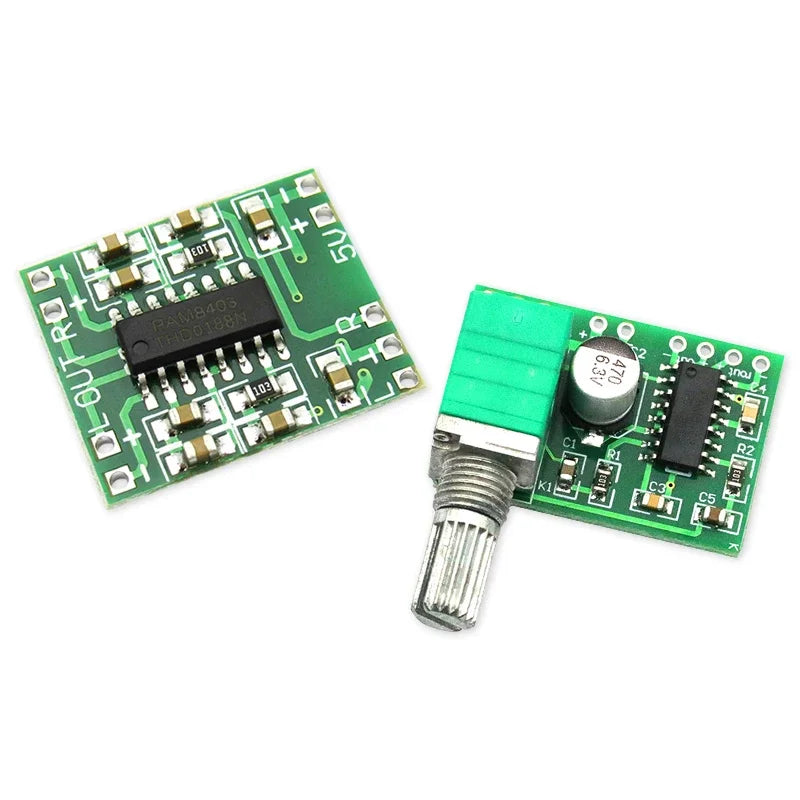

Guide des options

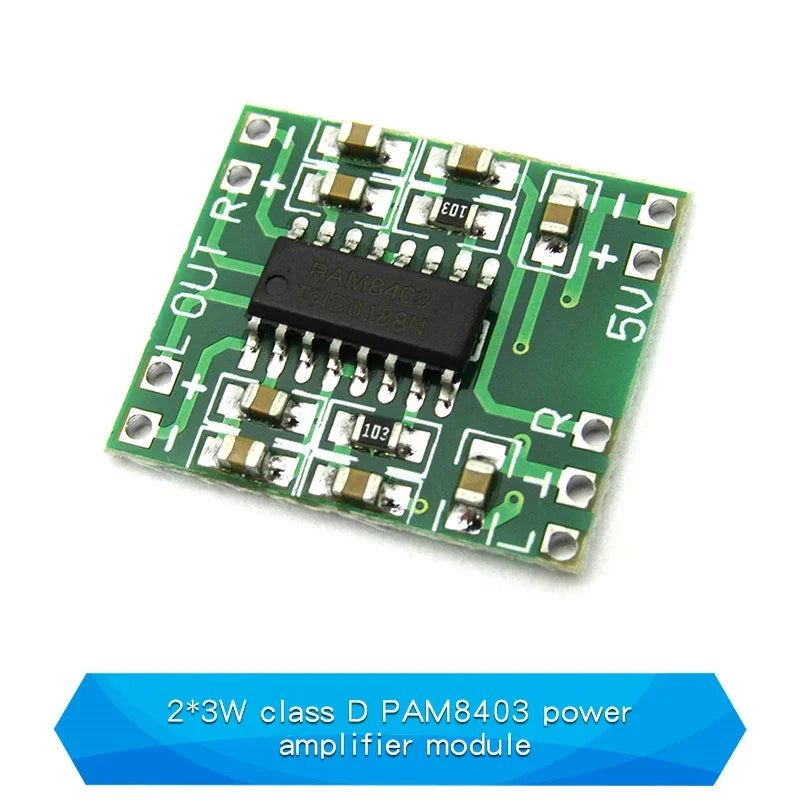

• Carte d'amplificateur : module compact sans potentiomètre rotatif ; le volume est contrôlé par la source ou un circuit externe.

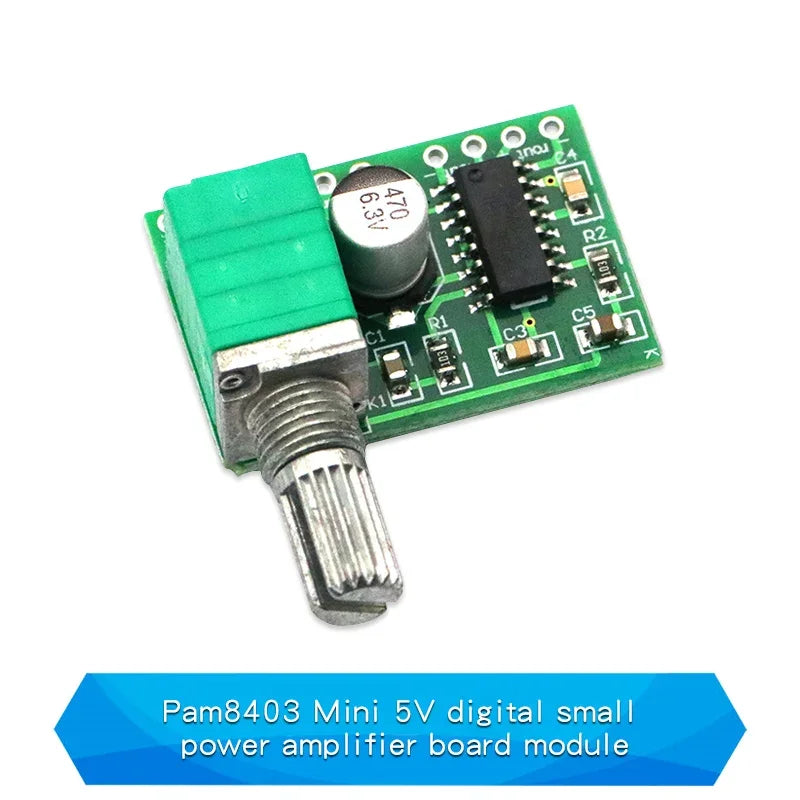

• Mini 5V : version de carte avec un potentiomètre de contrôle de volume double canal intégré.

Notes de connexion

Connectez les entrées audio gauche, masse et droite à une source de niveau ligne, alimentez la carte à partir d'une source CC propre de 2,5 à 5 V et connectez chaque haut-parleur à ses propres bornes de sortie positive et négative. Le PAM8403 utilise des sorties de haut-parleurs pontées : ne connectez pas les deux bornes négatives des haut-parleurs ensemble et ne connectez aucune sortie de haut-parleur à la masse d'alimentation.

Utilisations typiques

• Petites enceintes amplifiées
• Projets audio portables et alimentés par batterie
• Prototypes d'évaluation et de réparation de modules audio
• Systèmes de notification et de lecture vocale intégrés
