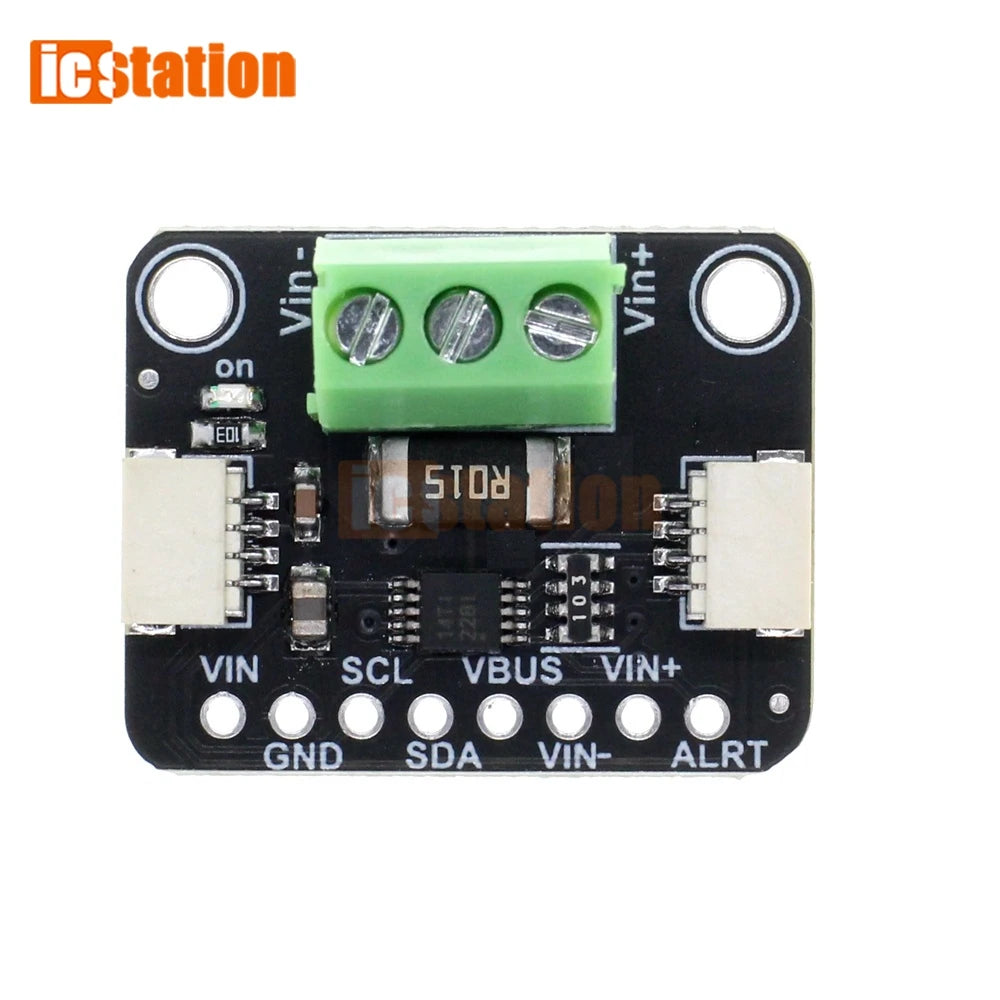

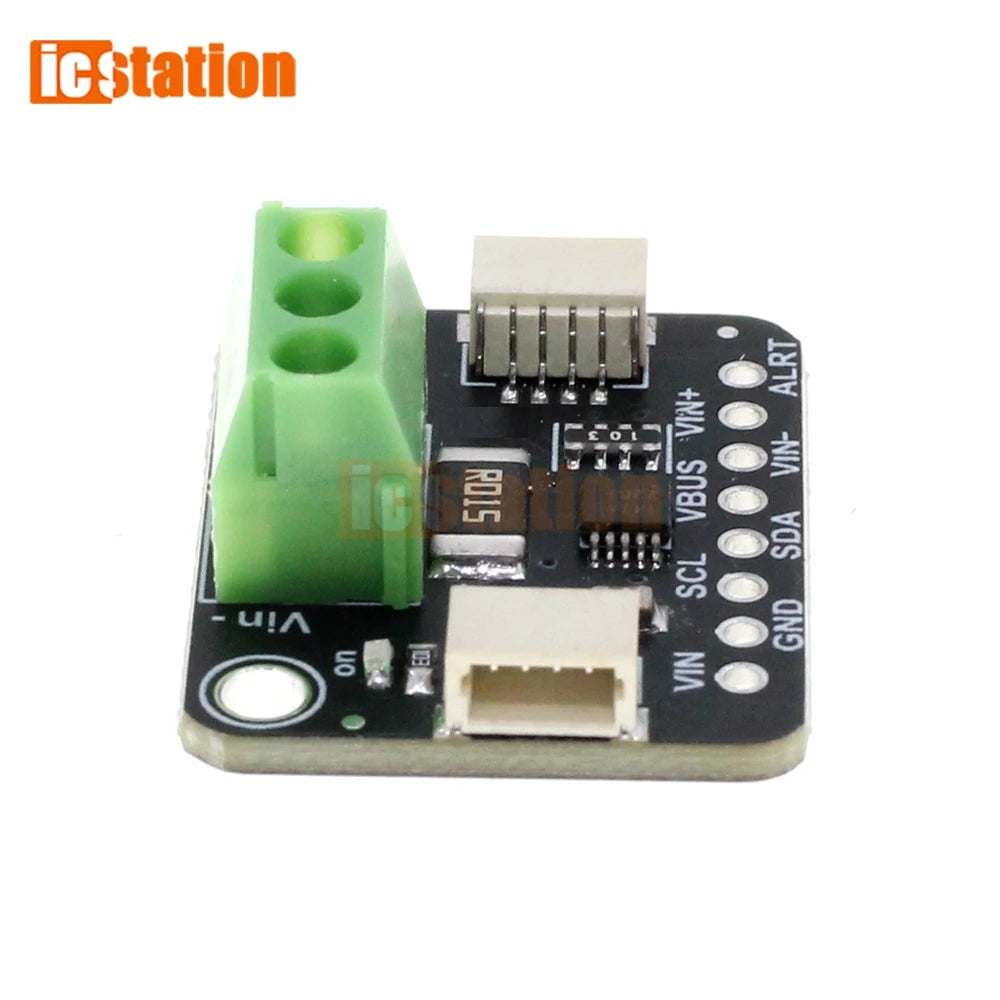

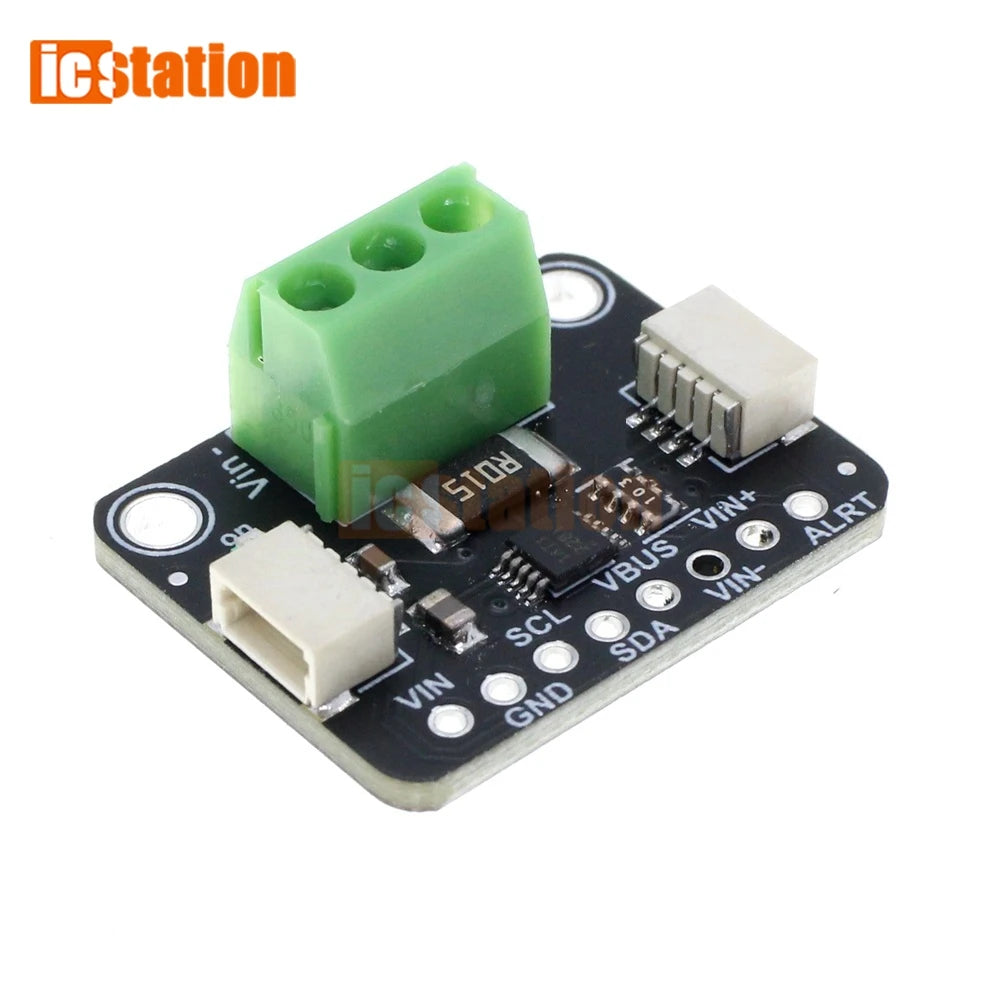

Module de surveillance de puissance INA228 I2C 85 V 20 bits côté haut/bas avec connecteurs compatibles STEMMA QT/Qwiic

L’INA228 est un circuit de surveillance de puissance polyvalent prenant en charge une tension de mode commun jusqu’à 85 V CC, les mesures côté haut ou côté bas, un convertisseur 20 bits pour des mesures précises du milliampère à l’ampère et une interface I2C permettant de configurer facilement les alertes, le suréchantillonnage, le gain et d’autres fonctions.

Cette carte breakout offre une solution précise et flexible pour la mesure du courant. Elle mesure le courant continu côté haut ou côté bas ainsi que la tension du bus, puis calcule automatiquement la puissance. Elle couvre de larges plages de tension, de courant et de température avec une précision supérieure à 1 %, tout en transmettant les données simplement via I2C.

Elle fonctionne avec les microcontrôleurs compatibles CircuitPython ou Arduino ainsi qu’avec les ordinateurs monocartes comme le Raspberry Pi. Le module est compatible avec une logique 3 V ou 5 V et peut mesurer une tension de bus allant jusqu’à +85 V CC. Il ne convient pas aux tensions alternatives.

De nombreux dispositifs de mesure du courant fonctionnent uniquement côté bas, ce qui peut modifier la référence de masse avec le courant. D’autres solutions, comme l’INA219B, mesurent côté haut mais nécessitent de changer la résistance shunt selon la plage de courant. L’INA228 évite ces limites : grâce à son shunt de précision intégré de 15 mΩ, il peut mesurer jusqu’à +85 V et jusqu’à 10 A (environ 10 µA par LSB), ou 2,75 A en continu (environ 2,5 µA par LSB), côté haut comme côté bas.

La tension aux bornes de la résistance shunt intégrée de 15 mΩ (0,015 Ω, 0,1 %) est mesurée par le convertisseur 20 bits interne. Cela permet une résolution de 10 µA par LSB en mode courant élevé ou de 2,5 µA par LSB en mode courant faible.

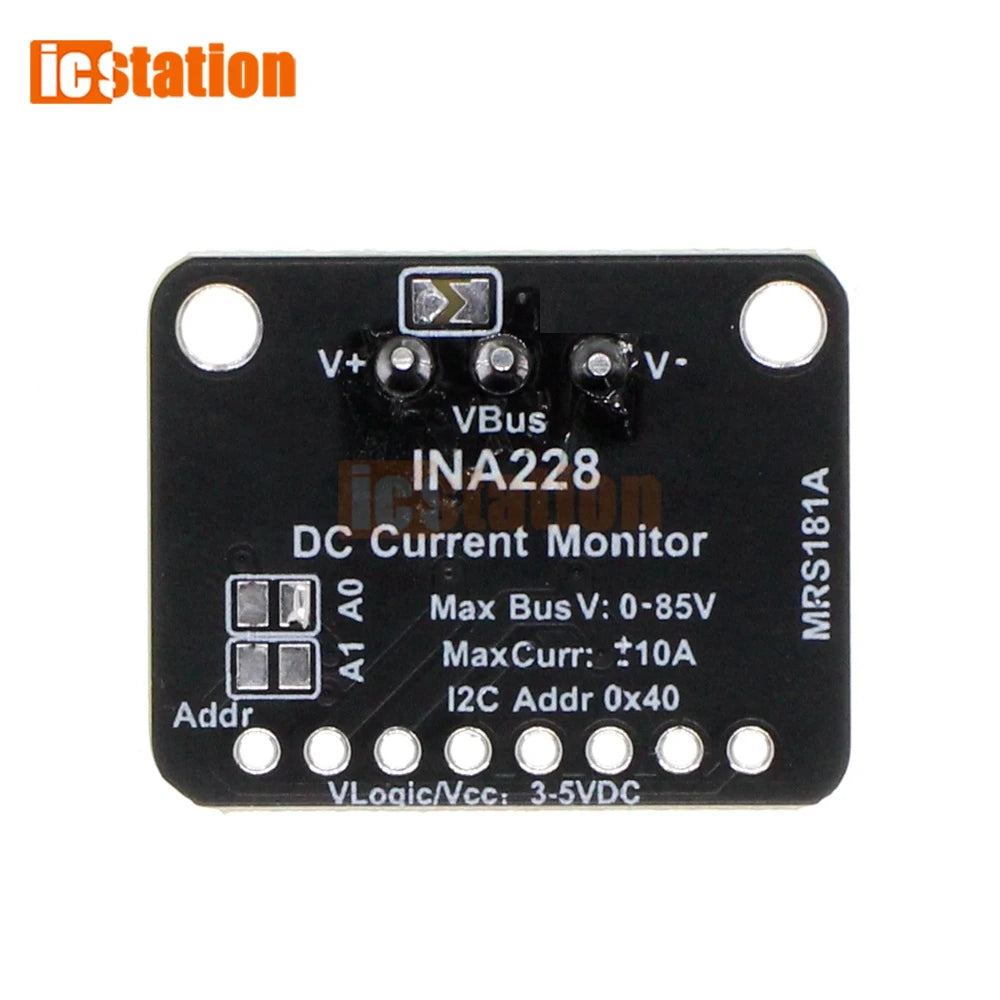

Dans une configuration côté haut, la tension du bus et le calcul de puissance peuvent être lus avec précision. Pour mesurer la tension du bus dans une configuration côté bas, il faut couper le pont reliant V+ à VBUS et connecter la broche VBUS au bus de tension.

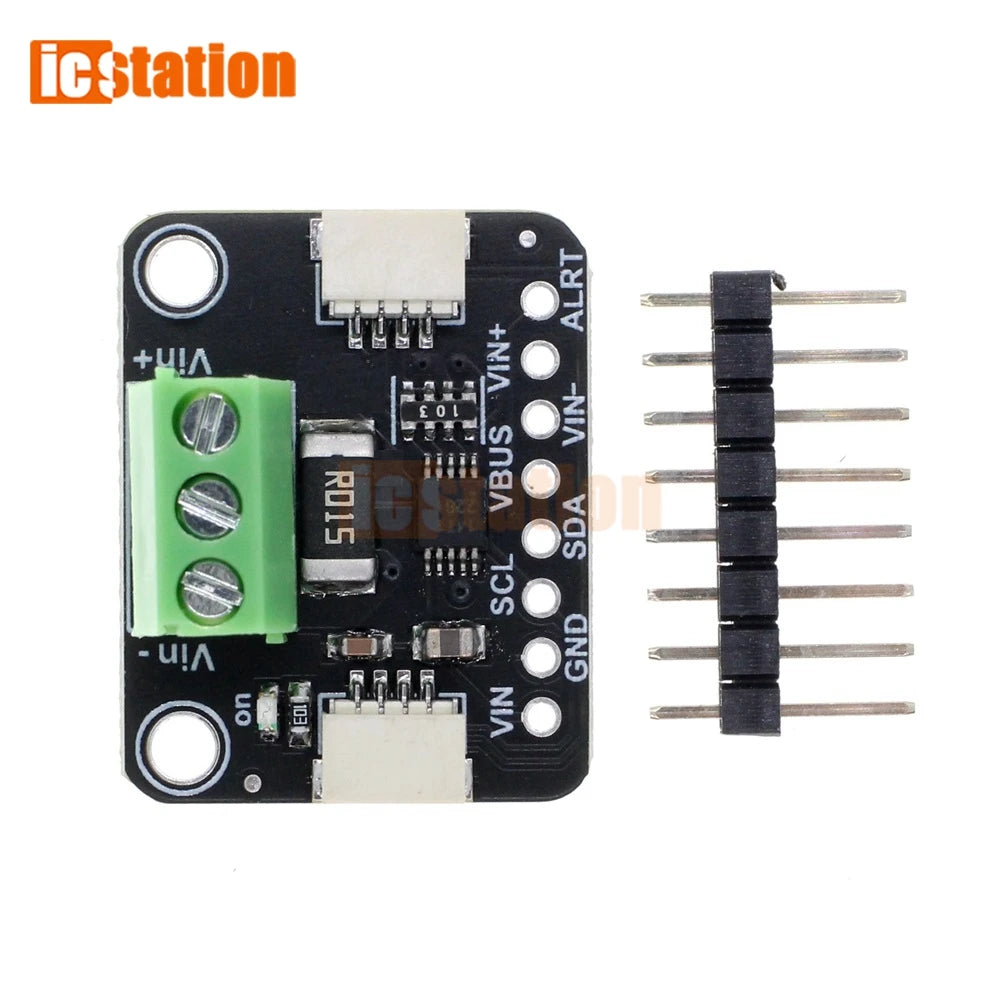

Le produit est livré sous forme de carte breakout entièrement assemblée avec un bornier de 3,5 mm et une barrette de broches. Une légère soudure est nécessaire pour fixer la barrette avant une utilisation sur une plaque d’essai.
