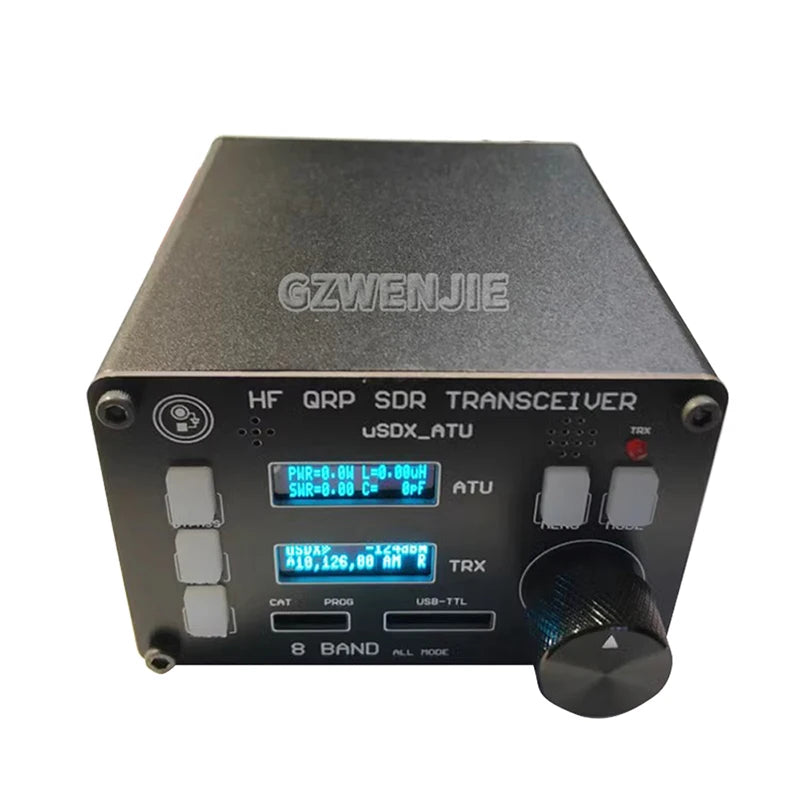

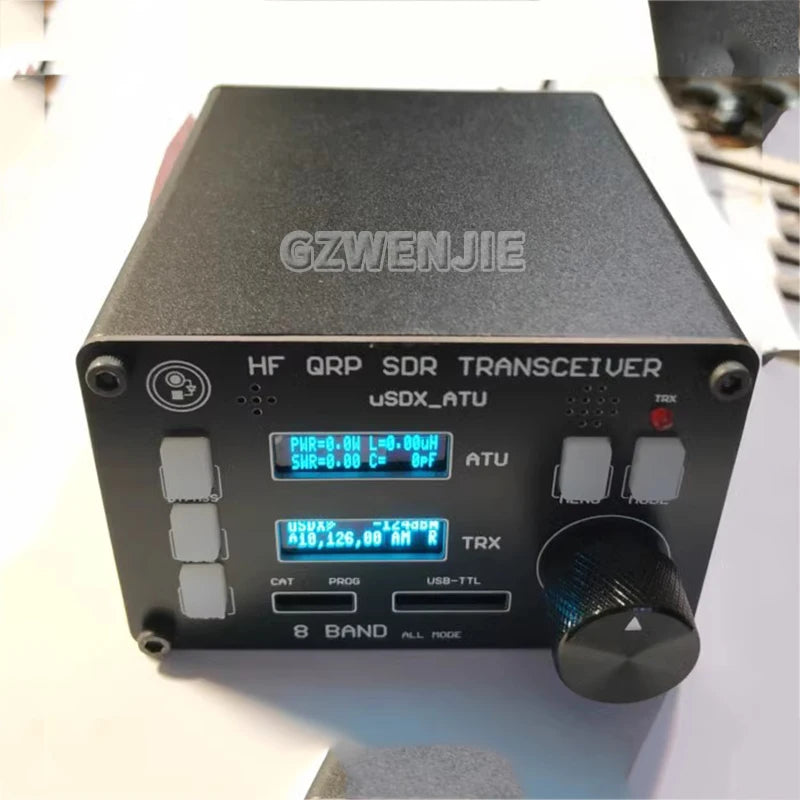

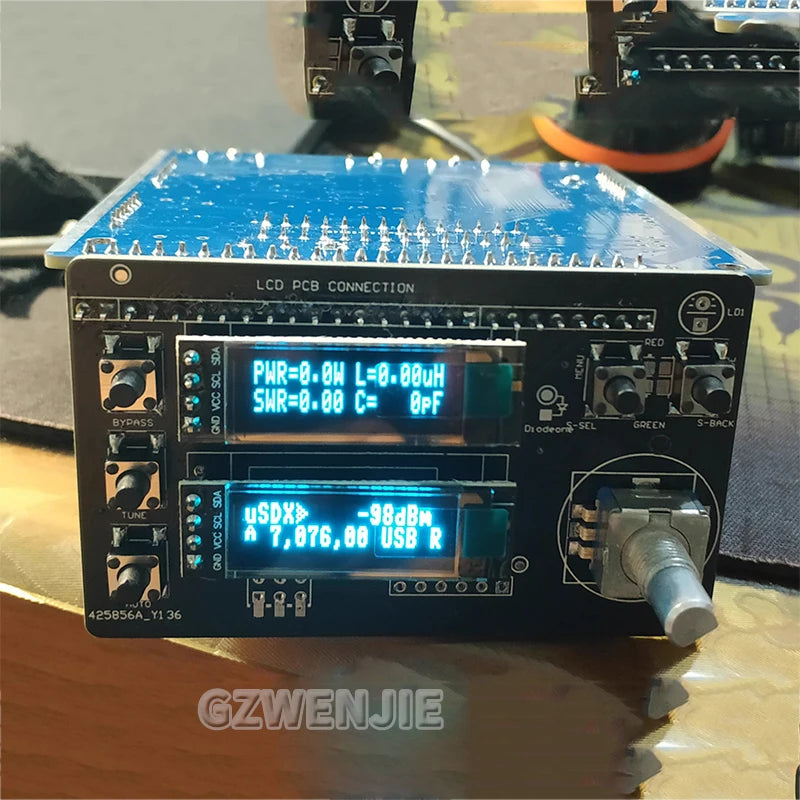

Ricetrasmettitore SDR QRP HF uSOTA-ATU USDX con accordatore d'antenna ATU-100 integrato e doppio display OLED, design a 8 bande.
uSDX-GIVE:
uSDX: ricetrasmettitore SDR QRP HF
uSDX Progetto open source uSDX/QCX-SSB modifiche di ottimizzazione basate su Guido PE1NNZ. uSDX è un ricetrasmettitore QRP SSB/CW a onde corte. Display LCD 1602, dimensioni ultracompatte per una facile trasportabilità.
Indirizzo sorgente: https://github.com/threeme3/QCX-SSB
Discussione di gruppo: https://groups.io/g/ucx/topics
ATU (Automatic Antenna Tuner Unit):
La parte relativa all'accordatore d'antenna (ATU) si basa sulle modifiche di ottimizzazione dell'accordatore d'antenna 7X7 ATU100 del progetto open source di David Fainitski, N7DDC.
L'unità di accordatura automatica dell'antenna è una versione miniaturizzata dell'ormai celebre accordatore automatico d'antenna 7x7 di David Fainitski, N7DDC, adattato per operazioni QRP fino a 10 watt.
uSDX_ATU: Caratteristiche prestazionali
USDX
8 bande che coprono 80 m / 60 40 m/m/m / 20 30 17 15 m/m/m / 10 m
Efficienza di trasmissione: l'efficienza per 80 m/60 m/40 m/30 m/20 m è superiore all'85%; l'efficienza per 17 m/15 m è superiore all'80%; l'efficienza per 10 m è superiore al 70%;
Connessione al PC tramite software di controllo digitale FT8, JS8, FT4 e altri, supporto per la decodifica automatica CW.
Potenza da 3 a 5 W in 8 bande e aggiornamento gratuito del modulo PA (TO-220)
TCXO di alta precisione marca KDS, accuratezza della frequenza superiore a 1 PPM, stabilità della frequenza superiore a 0,5 PPM

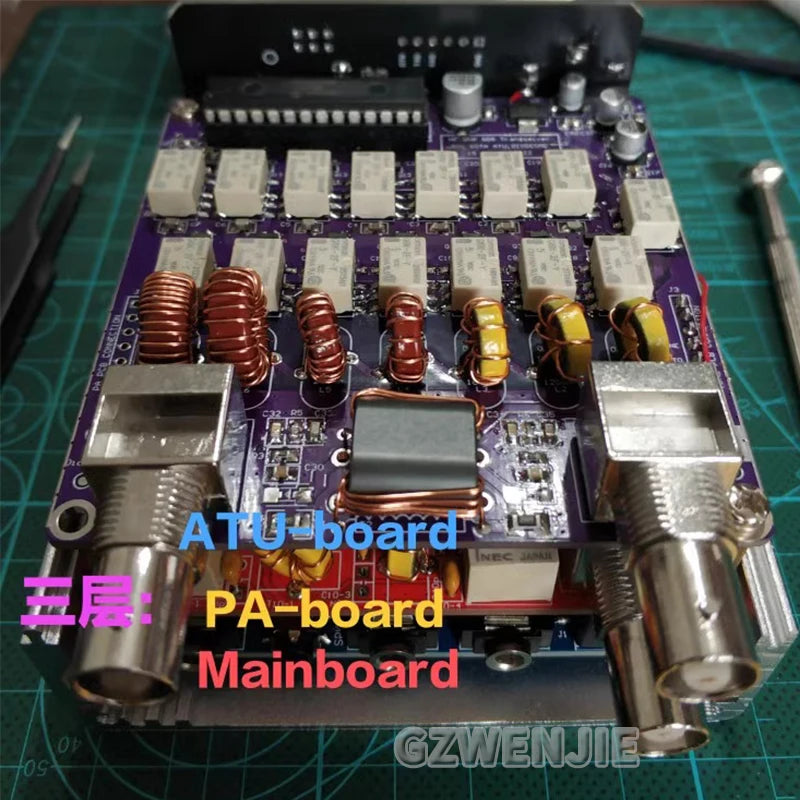

Scheda core indipendente, scheda RF PA e scheda ATU per evitare interferenze di segnale.
Dimensioni ultra ridotte: 100*90*57 mm (3,9" x 3,5" x 2,2") (escluse le parti sporgenti)
Tutti i componenti LPF utilizzano condensatori C0G/NP0 da 100 V.
Utilizzare i chip amplificatori operazionali originali e autentici LM4562, LM833 o LT6231.

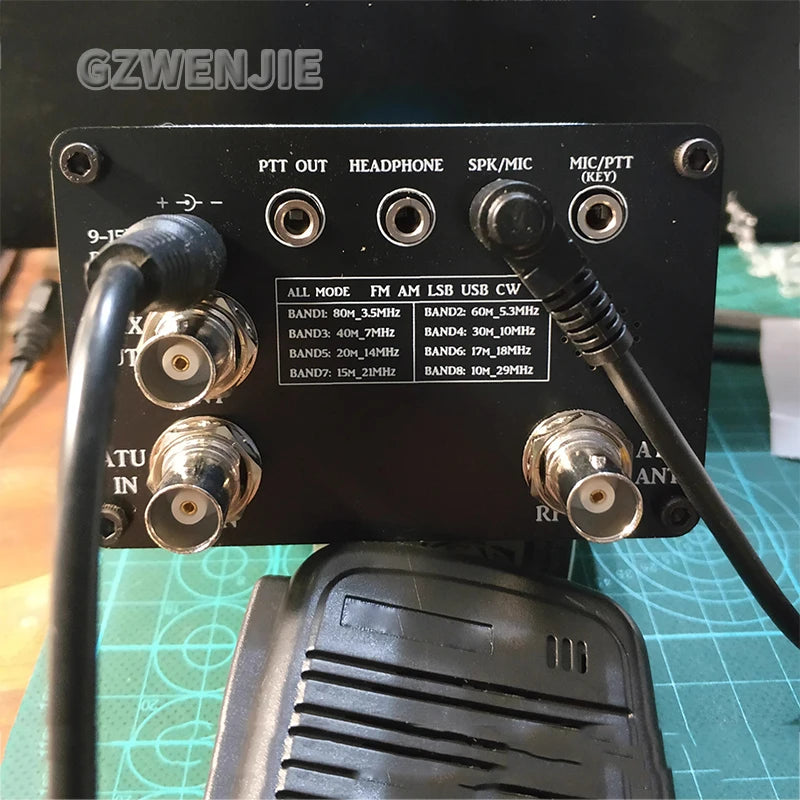

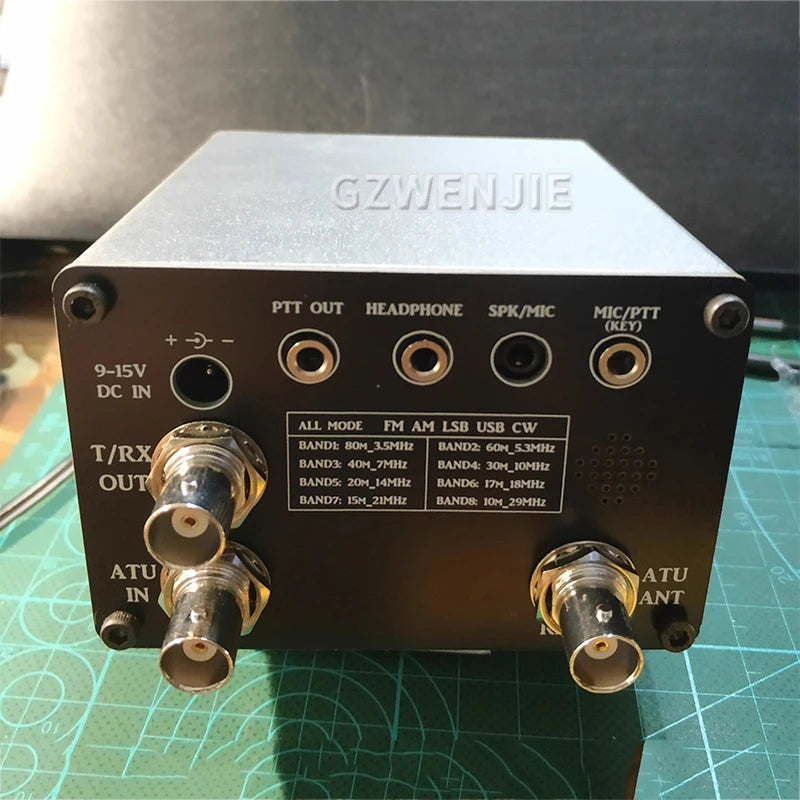

Interfaccia ricca: CUFFIE, USCITA CAT/PTT, MIC/PTT, SPK/MIC microfono a mano;
Interfaccia antenna BNC (con adattatore BCN-SL16 per un facile adattamento dell'antenna)
Alimentazione esterna: 12,6 V CC (adattatore di alimentazione da 13,8 V CC);
ALTRO
Induttanza massima sintonizzabile: 8,42 µH
Induttanza di sintonia minima: 0,05μH
Capacità di sintonia massima: 1869 pF
Capacità di sintonia minima: 10 pF
uSDX_ATU: Funzioni di sistema
Supporto completo delle modalità: USB, LSB, CW, AM, FM;
Canali di ricezione SDR completamente digitali e basati su software;
Canali di trasmissione SSB completamente digitali e basati su software;
Attenuatore di ricezione: 0 dB, -13 dB, -20 dB, -33 dB, -53 dB, -60 dB, -73 dB;
Larghezza di banda del filtro DSP: 4000, 2500, 1700, 500, 200, 100, 50 Hz
Rumore in ricezione: -135 dBm a 28 MHz (larghezza di banda = 200 Hz)
Selettività del fronte del ricevitore: Frequenza di sintonizzazione -45 dB/attenuazione di dieci volte +/- 2 kHz
Soppressione della banda laterale/portante singola: Trasmissione, migliore di 45 dBc; Ricezione, migliore di 50 dBc;
Funzioni DSP: Controllo automatico del guadagno (AGC), Riduzione del rumore (NR), Trasmissione attivata dalla voce (VOX), Attenuatore RX (ATT), Noise Gate TX, Controllo driver TX, Controllo del volume, Misuratore dBm/S.
