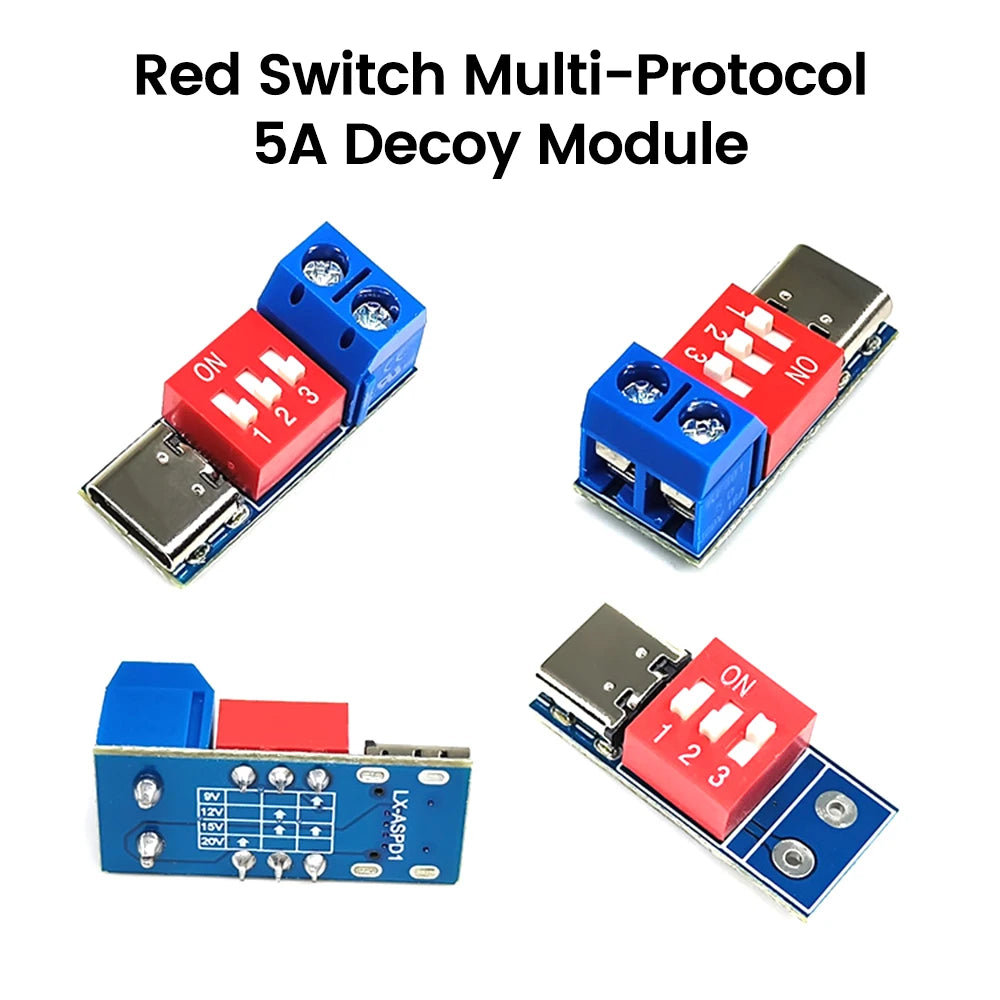

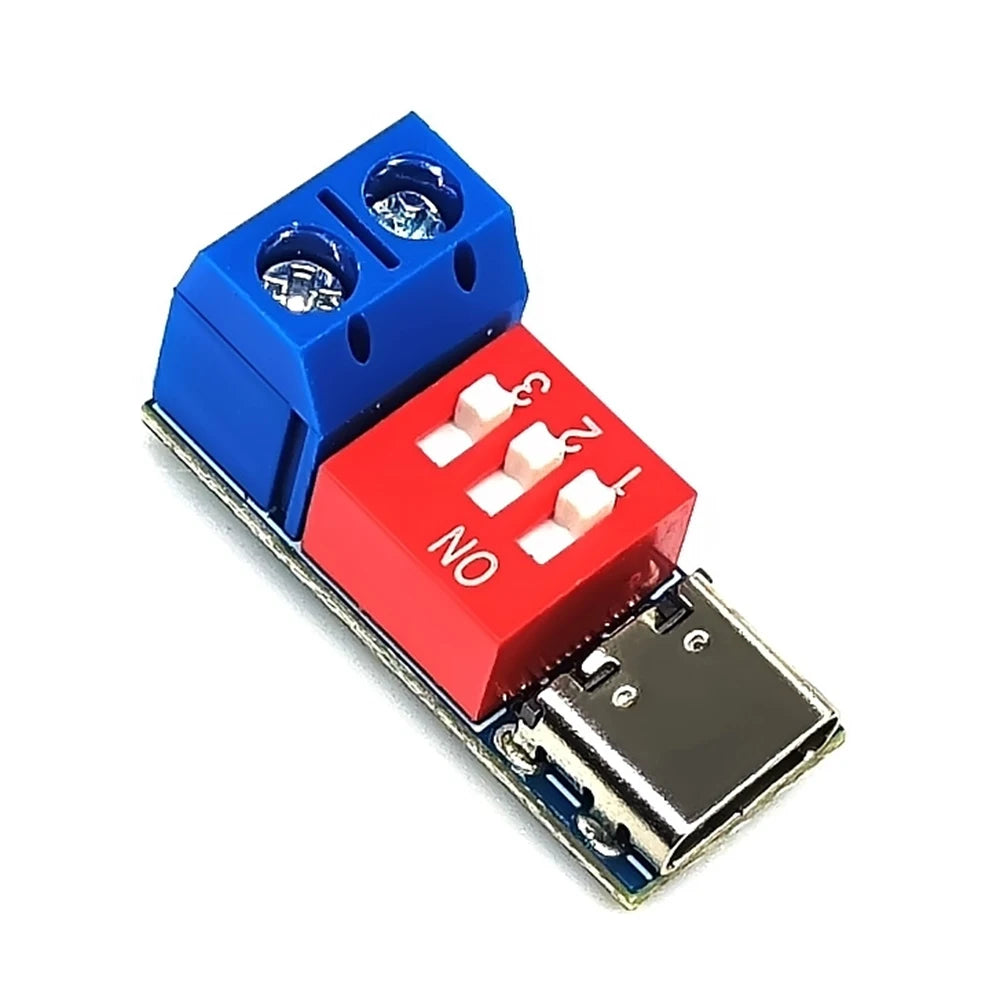

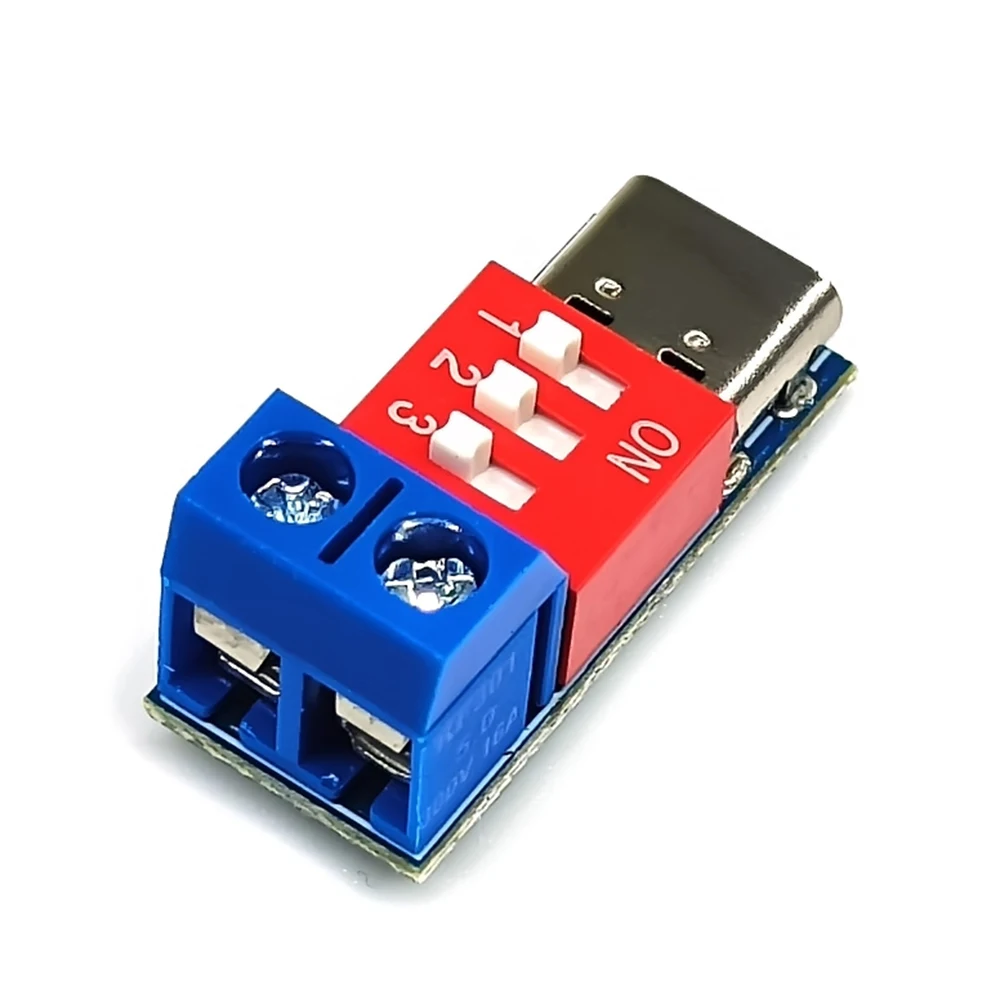

Modulo trigger USB Type-C PD/QC per test di ricarica rapida

Questa scheda trigger USB-C PD/QC viene utilizzata per richiedere tensioni di uscita fisse di ricarica rapida da caricabatterie o moduli di alimentazione USB-C compatibili. È utile per test di potenza, controlli al banco di riparazione, test di ingresso di potenza su prototipi e convalida rapida del comportamento di uscita del PD/QC.

Usi chiave

• Attivazione delle tensioni di uscita comuni PD/QC per lavori di test dell'elettronica.
• Controllare se un caricabatterie, un cavo o un modulo di alimentazione possono fornire la tensione richiesta.
• Fornitura di schede prototipo o riparazione di carichi da banco entro i valori elettrici elencati.

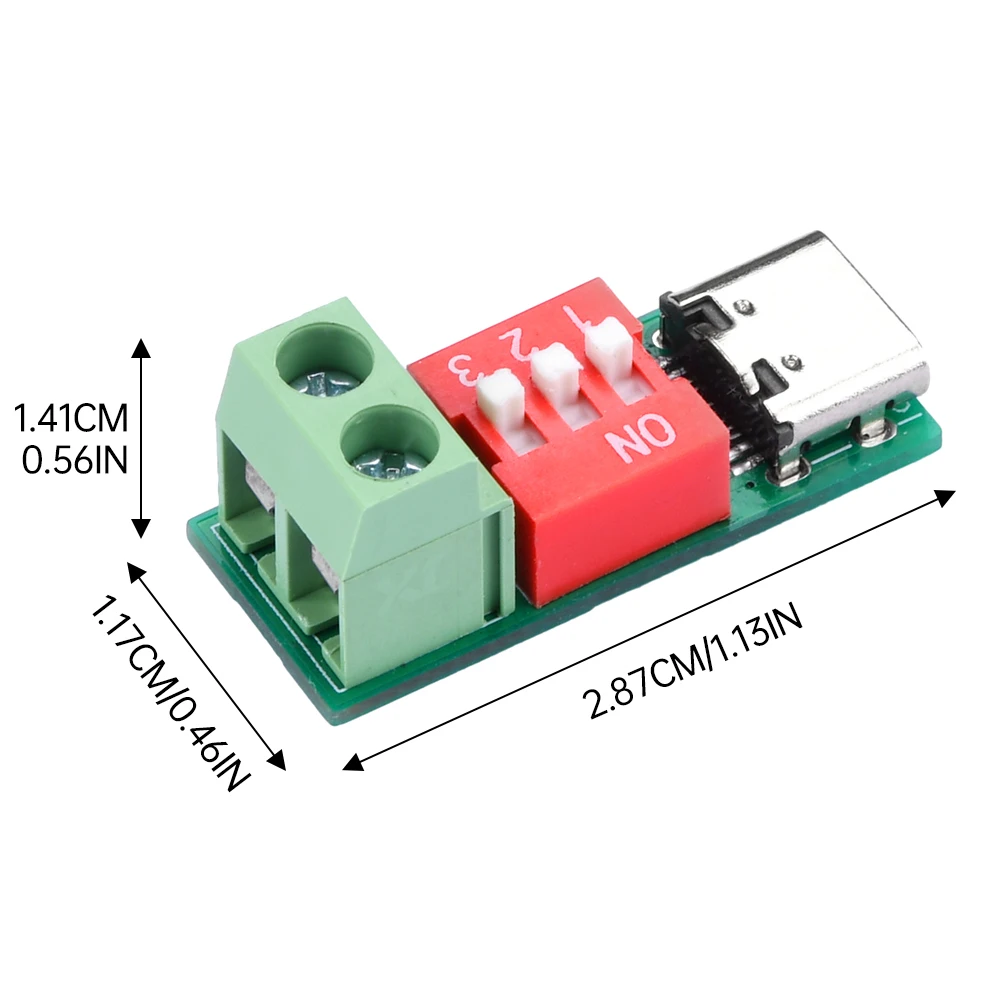

Specifiche e note di compatibilità

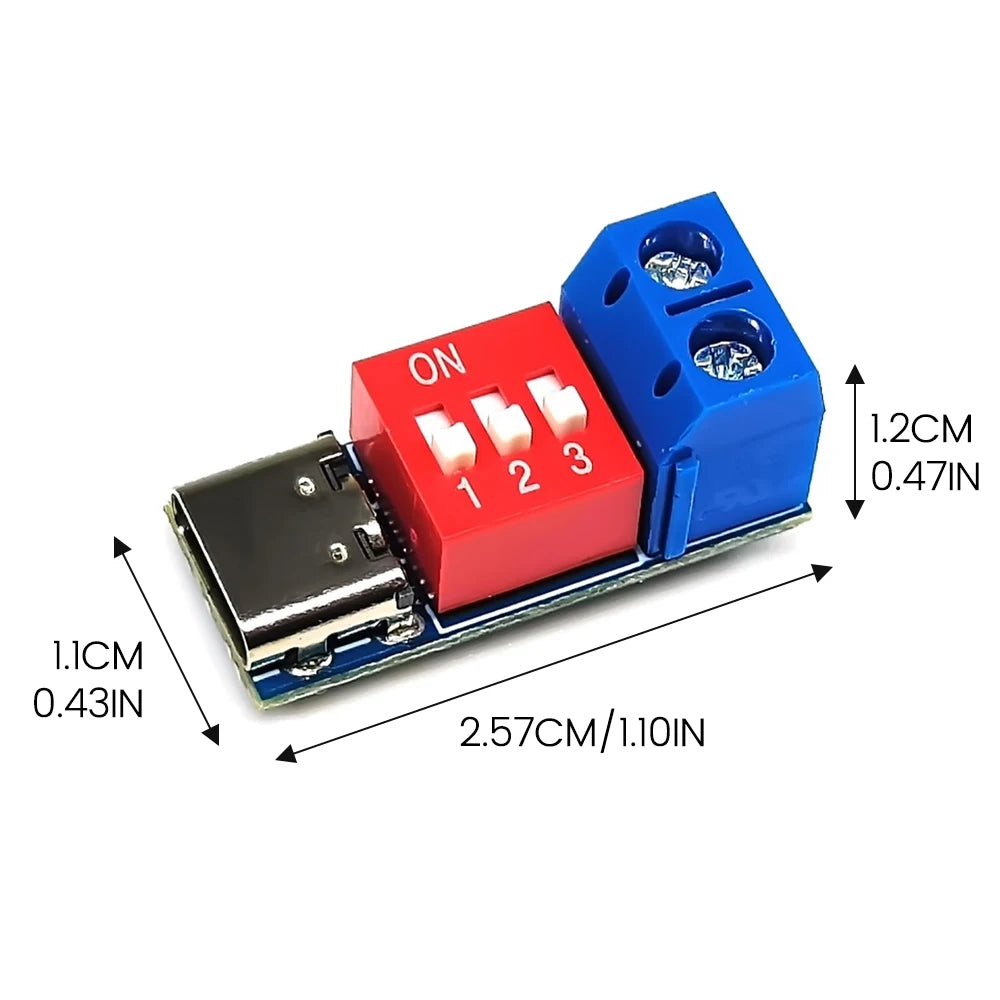

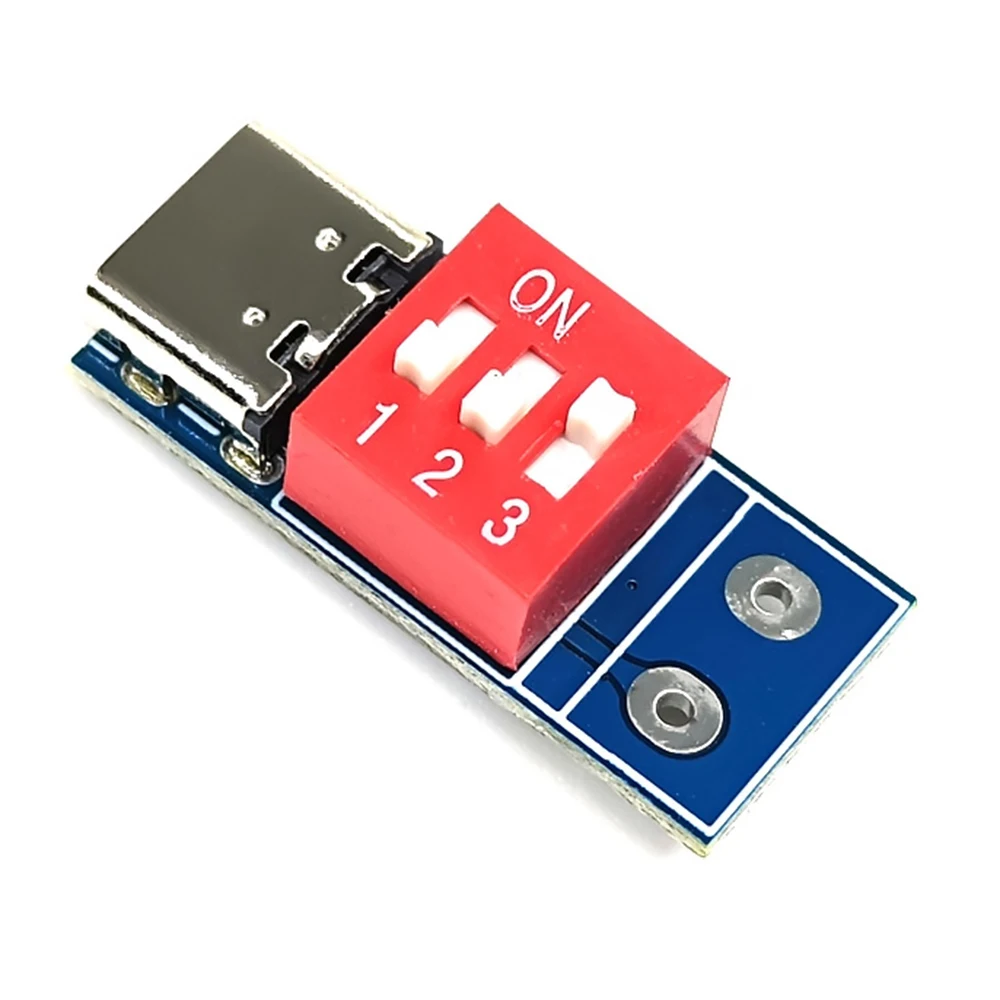

• Tipo di modulo: scheda trigger USB-C PD/QC
• Utilizzo tipico: test di potenza in uscita con carica rapida, prototipazione elettronica e lavori di riparazione al banco
• Selezione della tensione: 5 V, 9 V, 12 V, 15 V e 20 V se supportato dal caricabatterie o dalla fonte di alimentazione collegata
• Protocolli supportati elencati per fornitore: USB PD, QC e negoziazione di ricarica rapida BC1.2

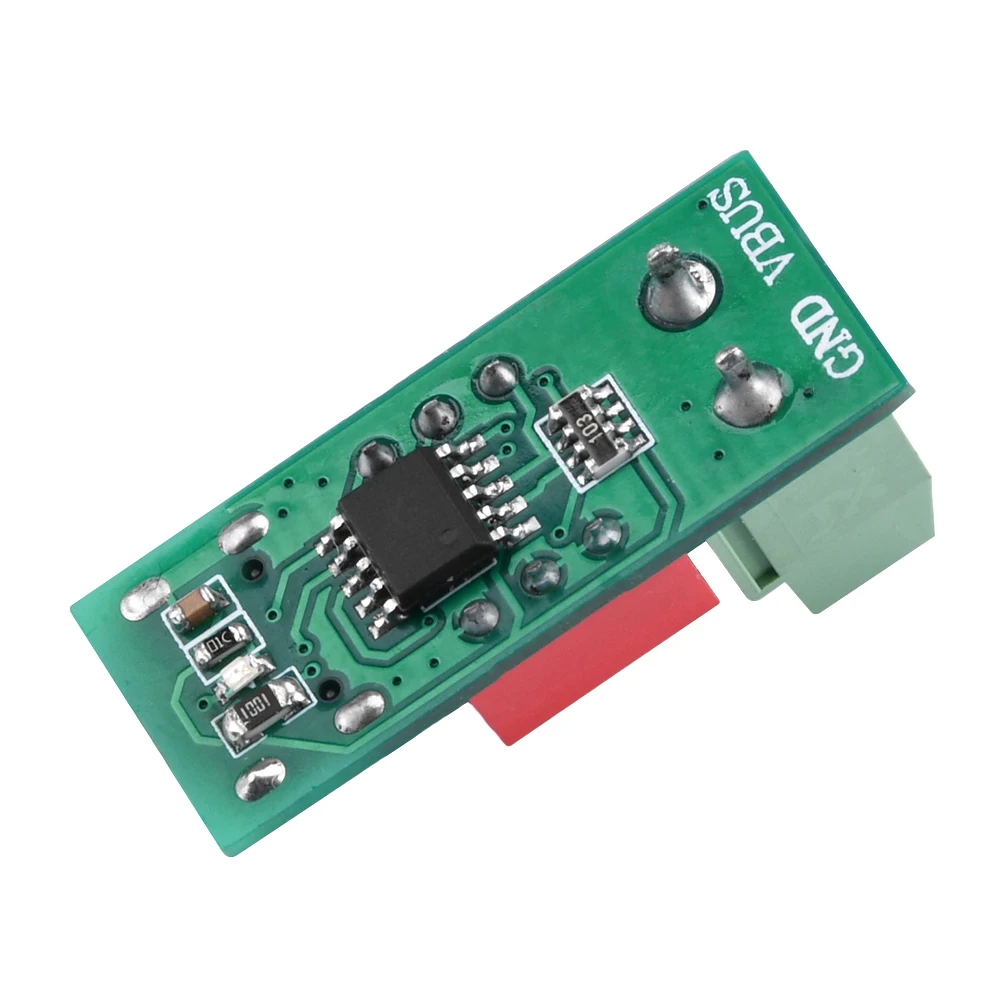

• Interface: scheda pass-through input/output USB Type-C
• Corrente nominale elencata: fino a 5 A; la corrente effettivamente utilizzabile dipende dalla fonte di alimentazione, dal cavo, dal cablaggio e dal carico
• Per l'utilizzo a 100 W sono necessari una sorgente PD compatibile e un cavo e-marker adatto

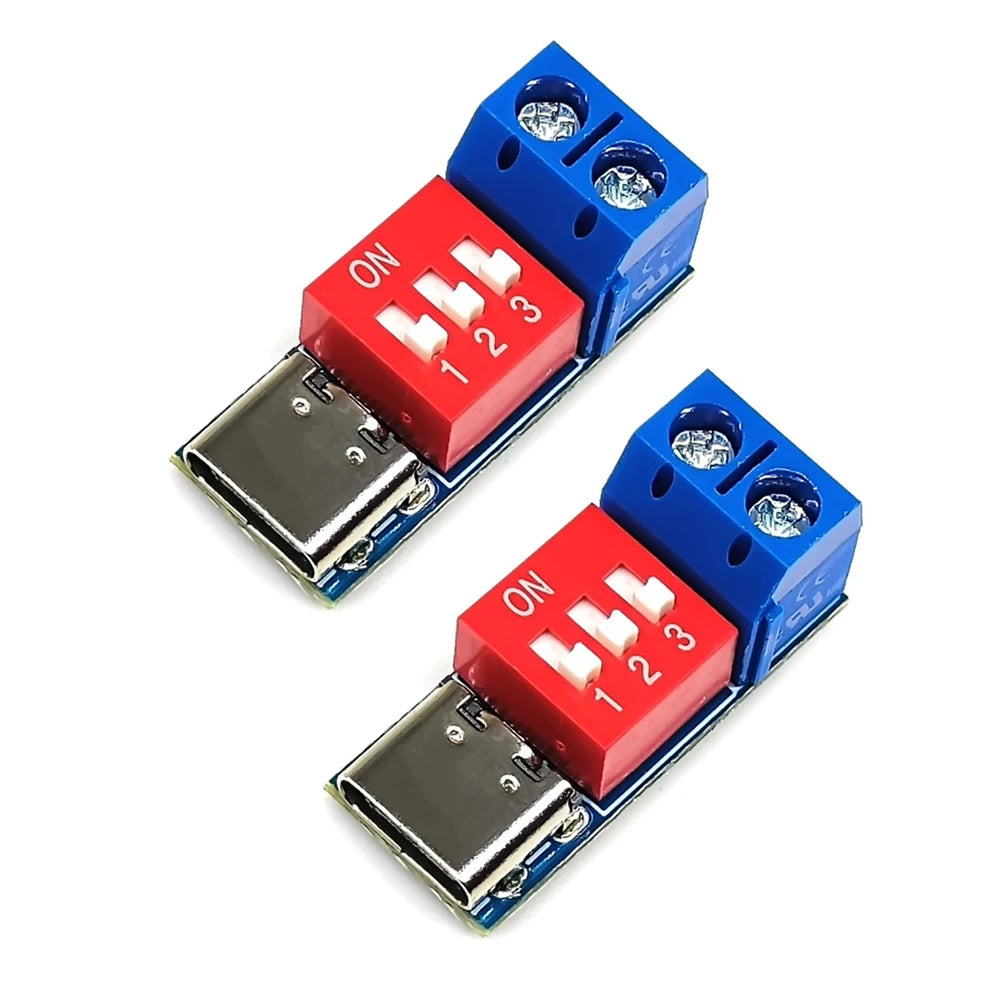

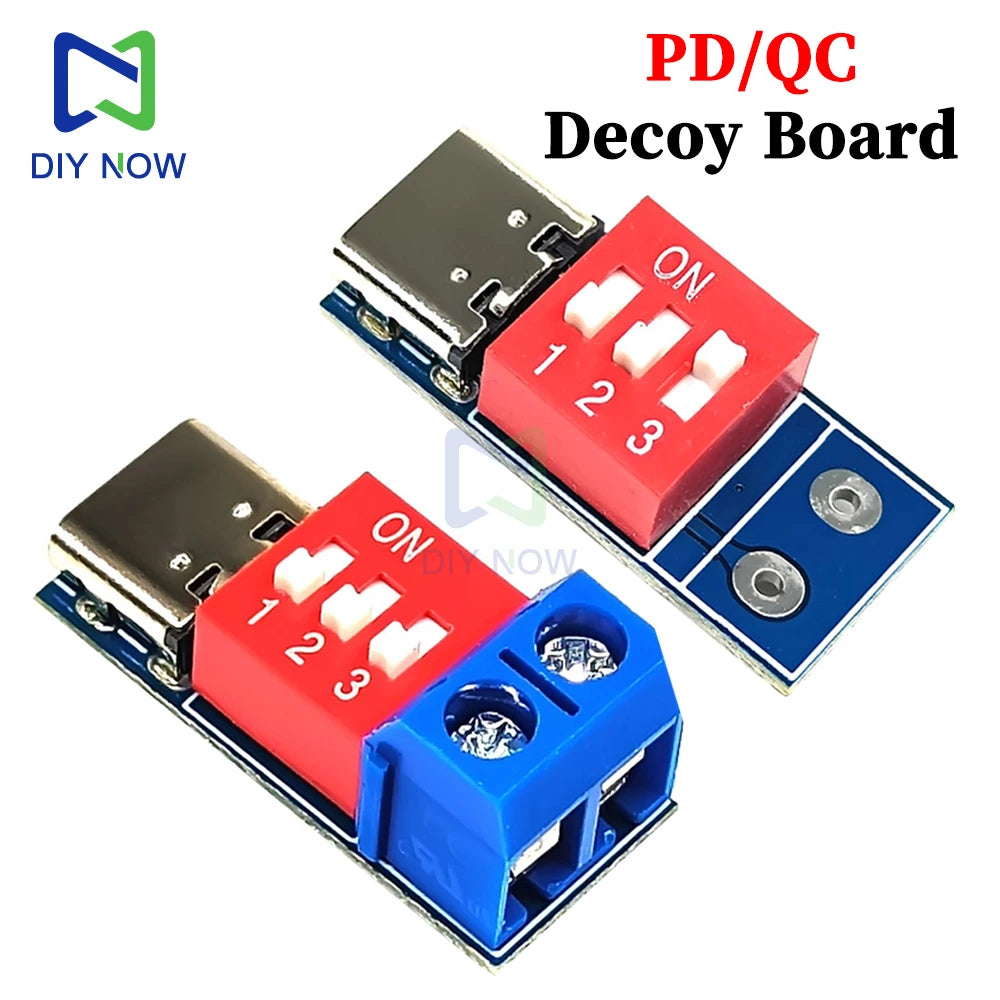

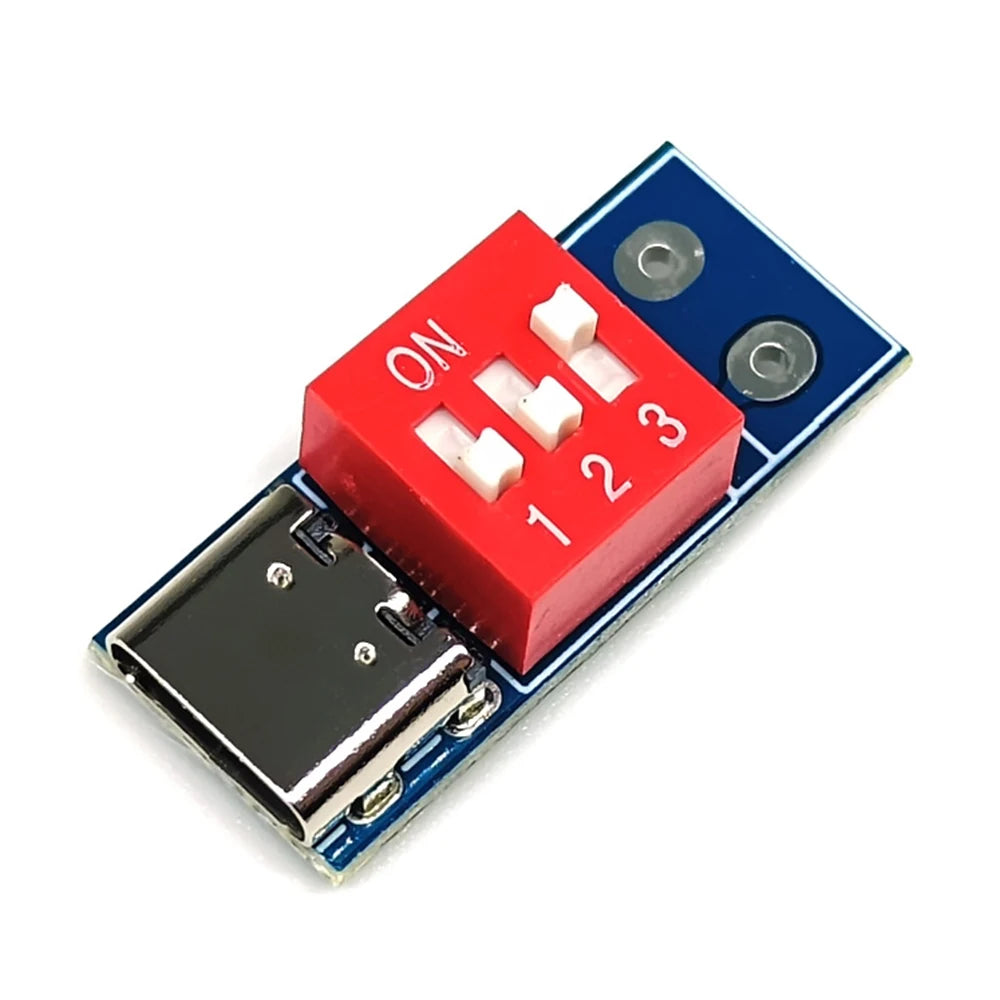

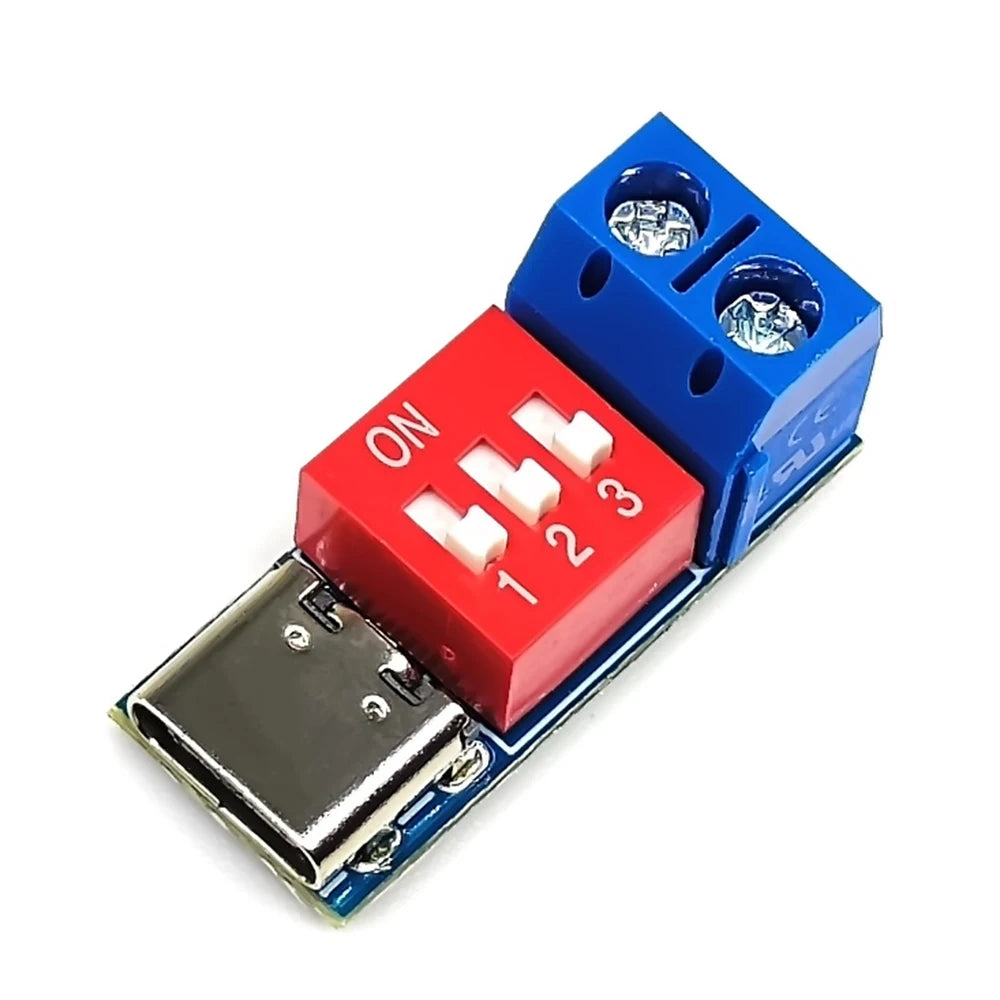

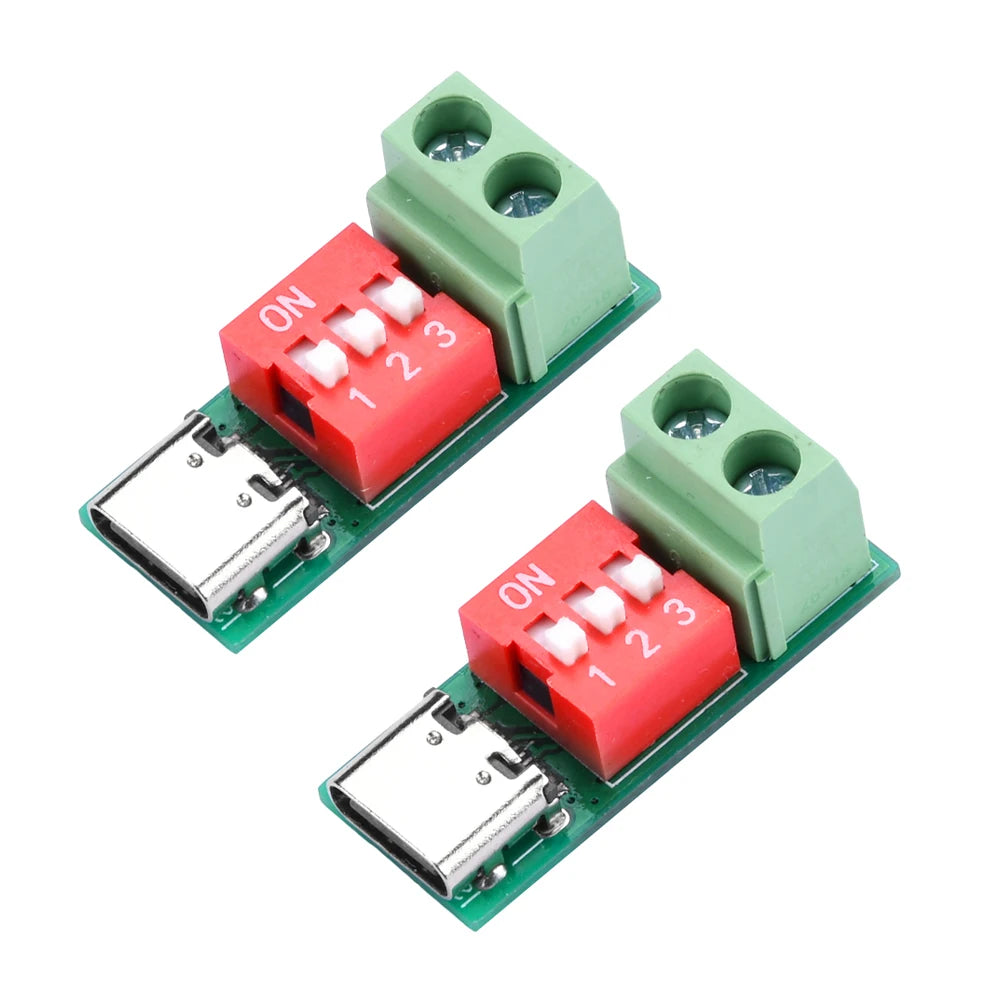

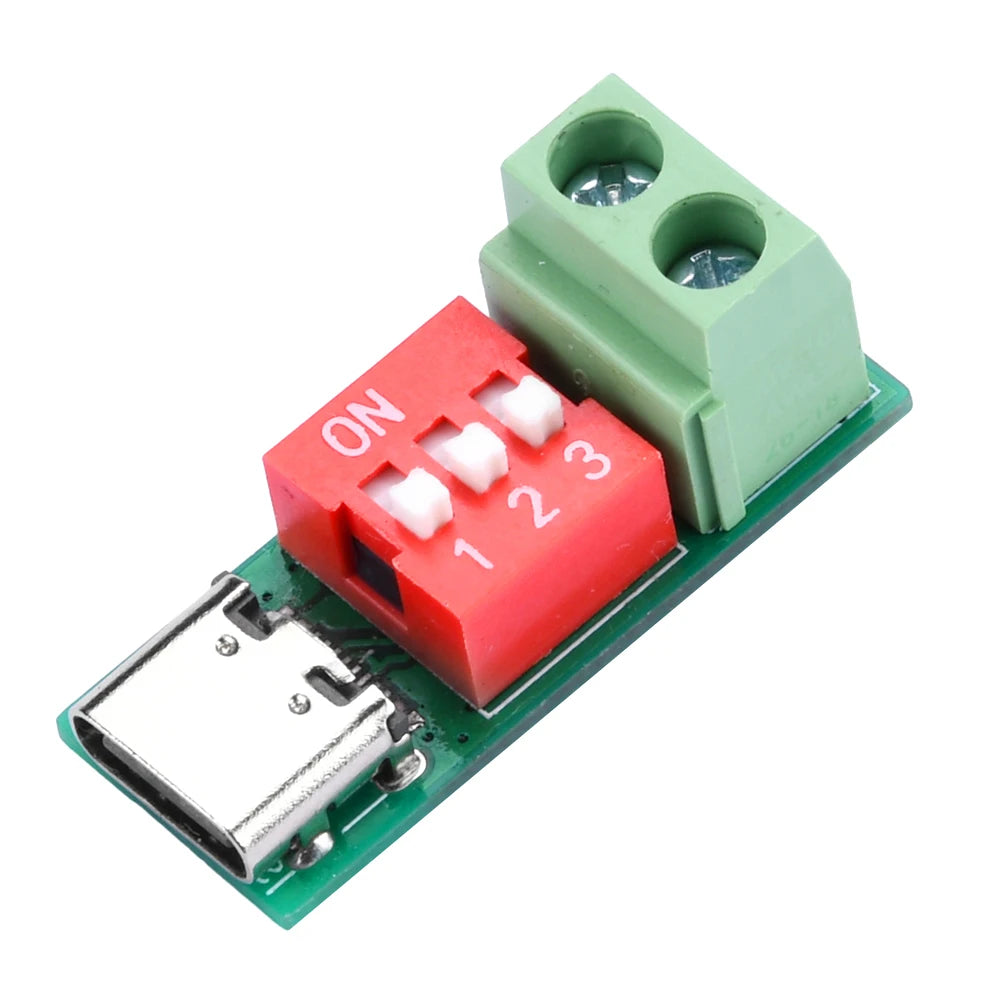

• Le configurazioni disponibili includono set singoli o due pezzi, con terminale o senza terminale a seconda della variante selezionata

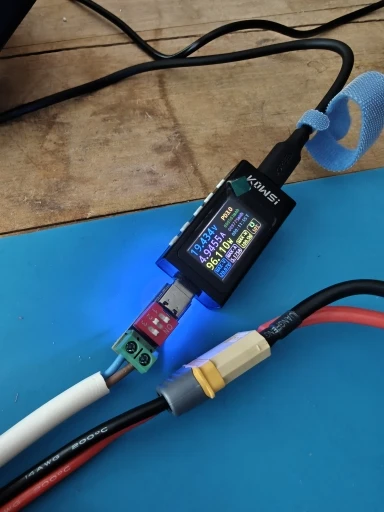

• Questo modulo supporta il protocollo PD/QC e supporta una potenza fino a 100 W.

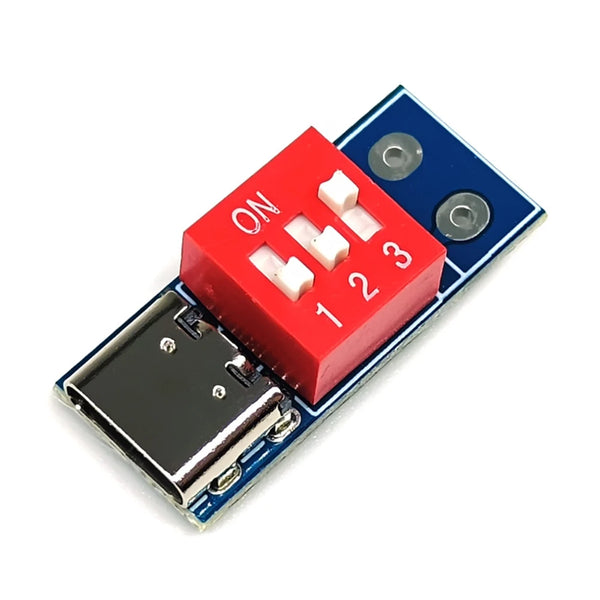

• La tensione può essere regolata liberamente tramite l'interruttore DIP, 5 V/9 V/12 V/15 V/20 V è regolabile e la tensione di uscita della tensione è fino a 20 V.
• Può abbassare automaticamente la tensione in base alla capacità di uscita della tensione di alimentazione.
• Protezione antistatica ad alta corrente, multiprotocollo.
• Può passare una corrente di 5 A. La corrente di uscita effettiva è determinata dall'alimentatore e dal carico. L'input e l'output utilizzano una connessione pass-through.
• Interface: USB Type-C
• Ingresso: 4-21 V
• Protocollo: supporta la negoziazione del protocollo PD e QC (priorità PD)
• Voltaggio: supporta la selezione dell'uscita 5 V/9 V/12 V/15 V/20 V
• Corrente: 5 A (massimo)
• Potenza: supporta fino a 100 W se utilizzato con un cavo di ricarica e-marker compatibile
• A seconda della capacità della fonte di alimentazione, la tensione richiesta può ritornare automaticamente a un'uscita disponibile. Ad esempio, se viene selezionato 20 V ma la fonte di alimentazione PD collegata supporta solo fino a 12 V, la scheda potrebbe richiedere l'uscita 12 V disponibile.

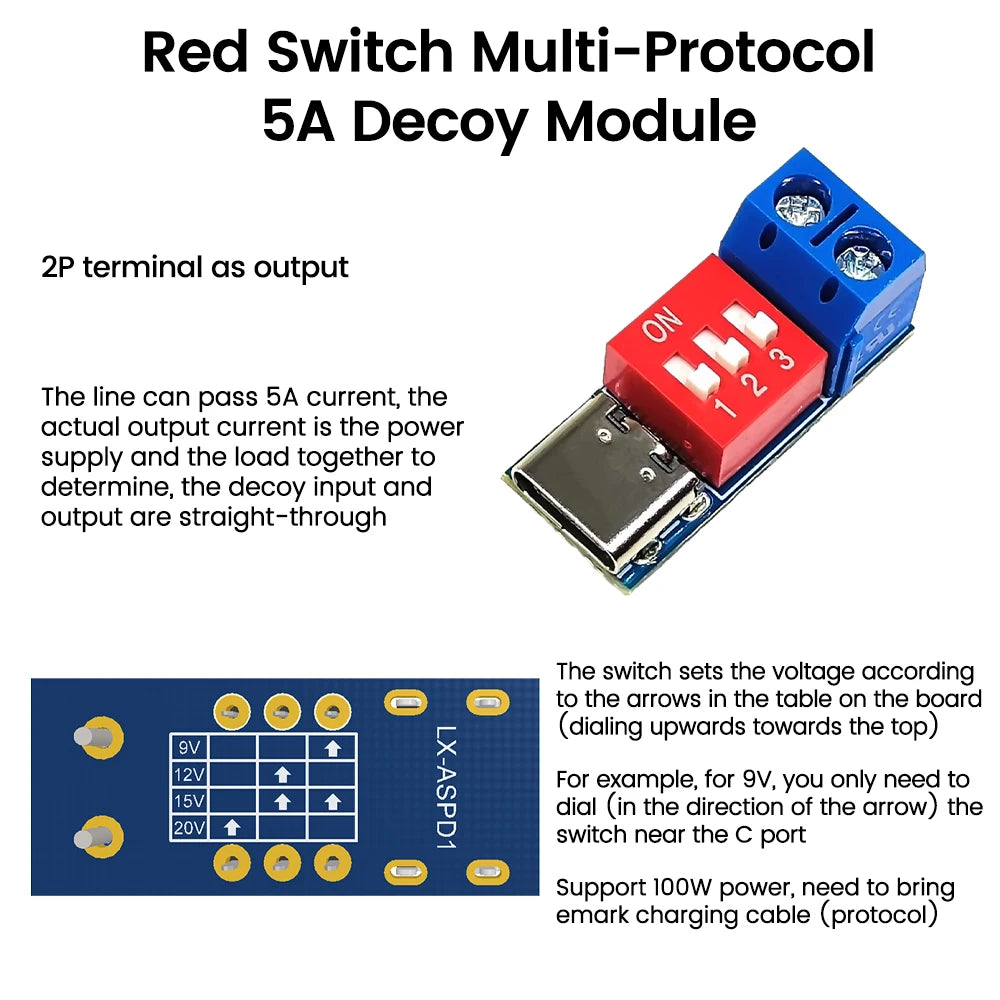

• Attraverso la linea può passare una corrente di 5A. La corrente di uscita effettiva è determinata dall'alimentatore e dal carico. L'input e l'output utilizzano una connessione pass-through.

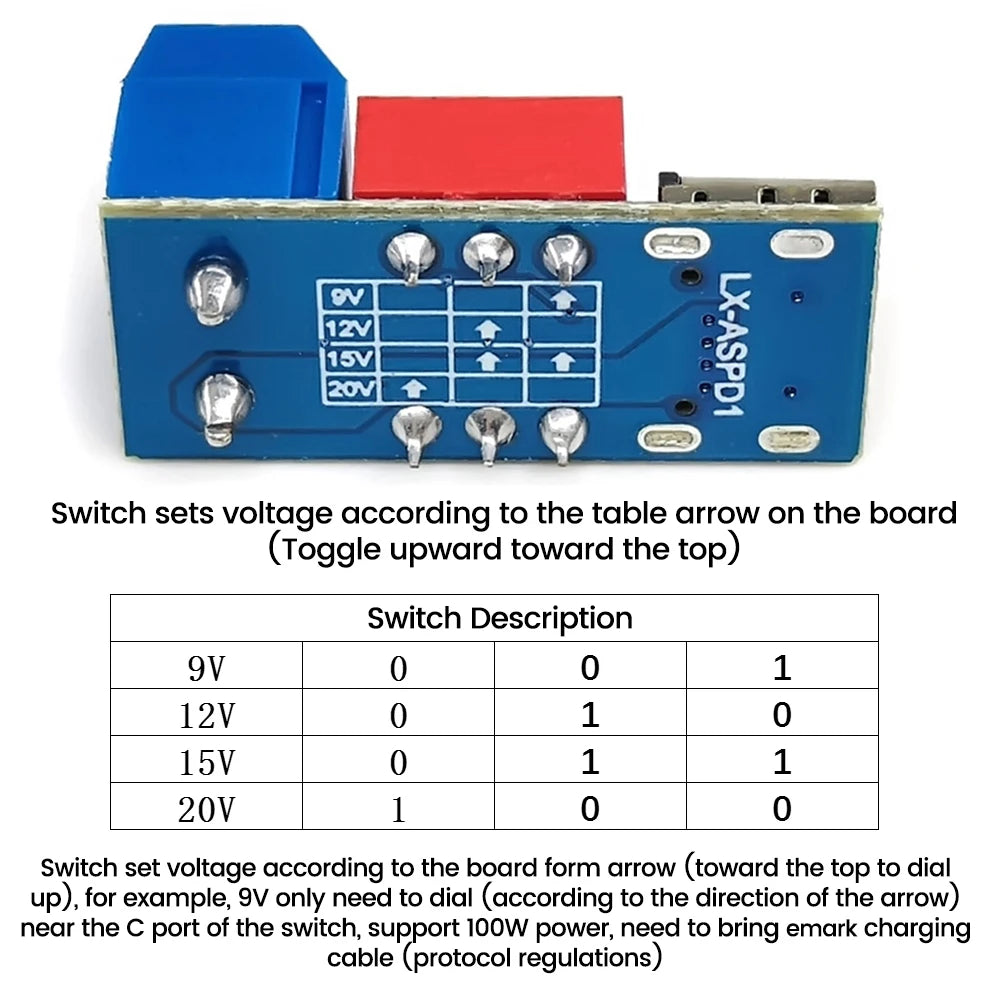

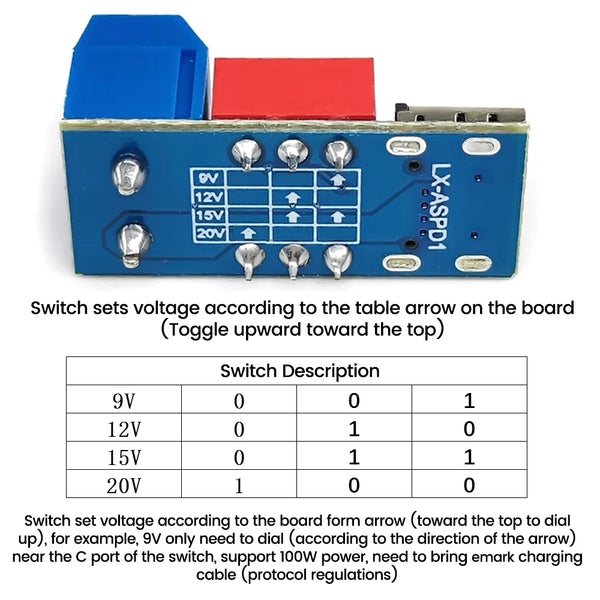

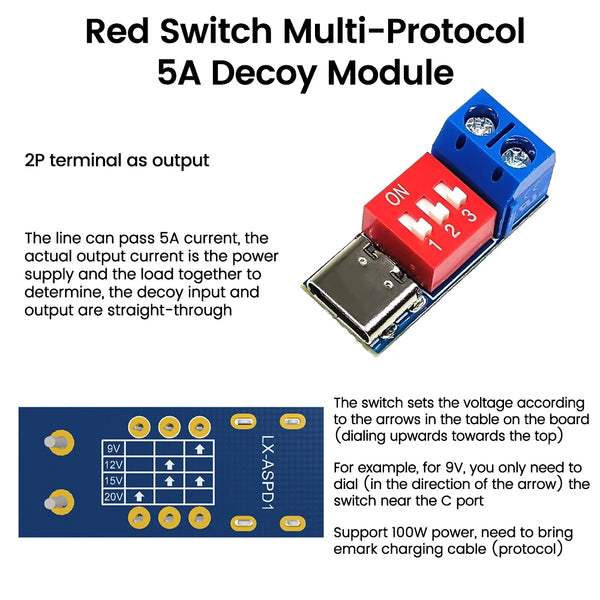

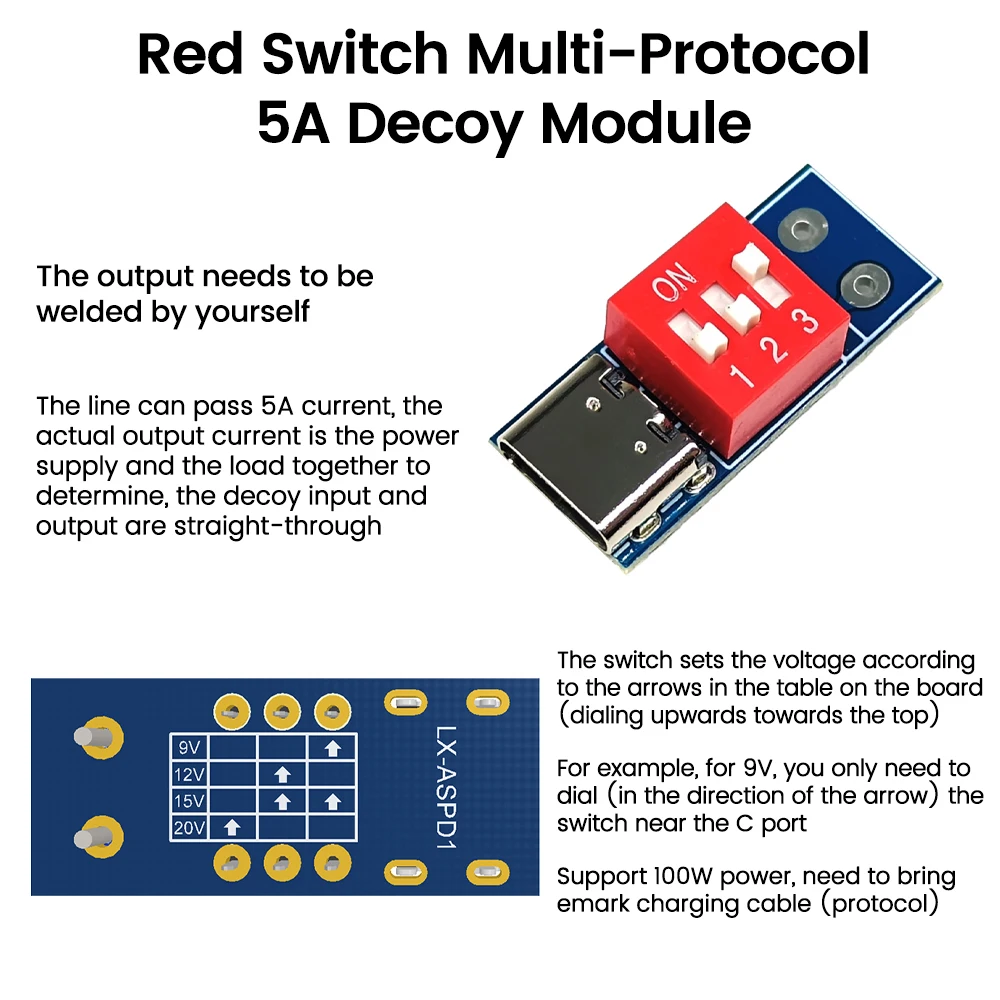

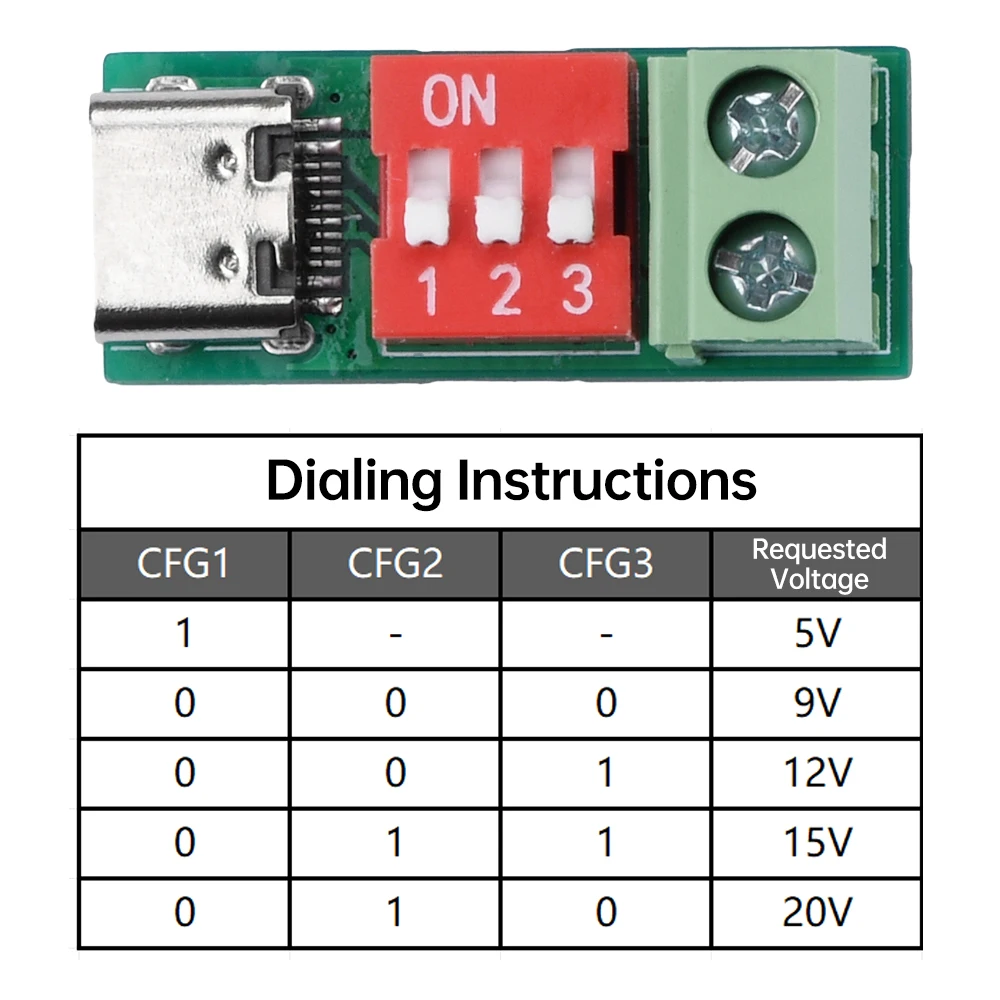

• Impostare il DIP switch in base alla tabella delle tensioni stampata sulla scheda.
• Ad esempio, per selezionare 9 V, impostare l'interruttore vicino alla porta USB-C in base al contrassegno sulla scheda.
• Supporta fino a 100 W se utilizzato con un cavo di ricarica per e-marker compatibile

Selezione della variante

Seleziona la configurazione che corrisponde alla tua build: con terminale, senza terminale, confezione monopezzo o due pezzi. Il nome dell'opzione è stato impostato come configurazione perché queste varianti non sono scelte di colore.

La confezione include

Modulo scheda trigger PD/QC nella configurazione selezionata. Accessori e morsettiere dipendono dalla variante selezionata.

Usa le note

• Confermare la selezione della tensione prima di collegare un carico.
• Utilizzare entro i valori di tensione/corrente elencati e i normali limiti di sicurezza elettrica.
• Se il caricabatterie collegato non supporta la tensione selezionata, il comportamento dell'uscita potrebbe peggiorare o non attivarsi.
