La prima scheda di sviluppo che abbina ESP32-S3 a un display AMOLED.
Lo schermo AMOLED offre colori vivaci e consumi energetici inferiori,
e consente l'accensione indipendente dei singoli pixel.

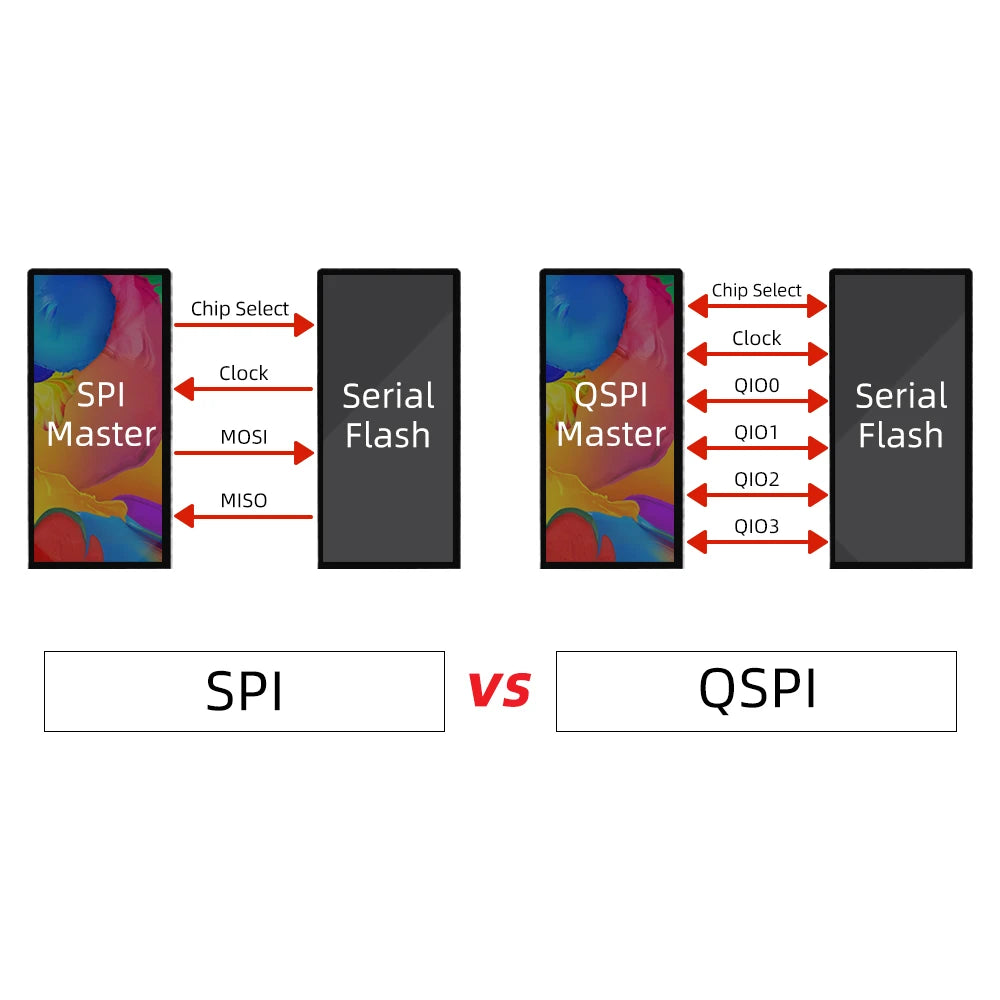

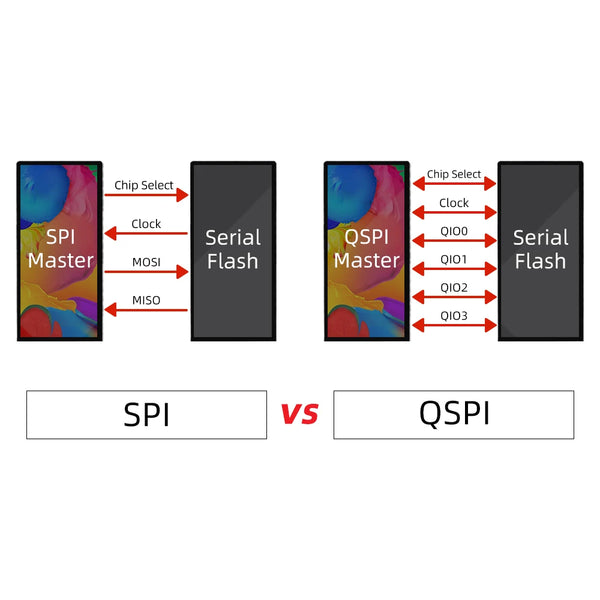

Il supporto QSPI a 4 bit consente una trasmissione dati più efficiente.

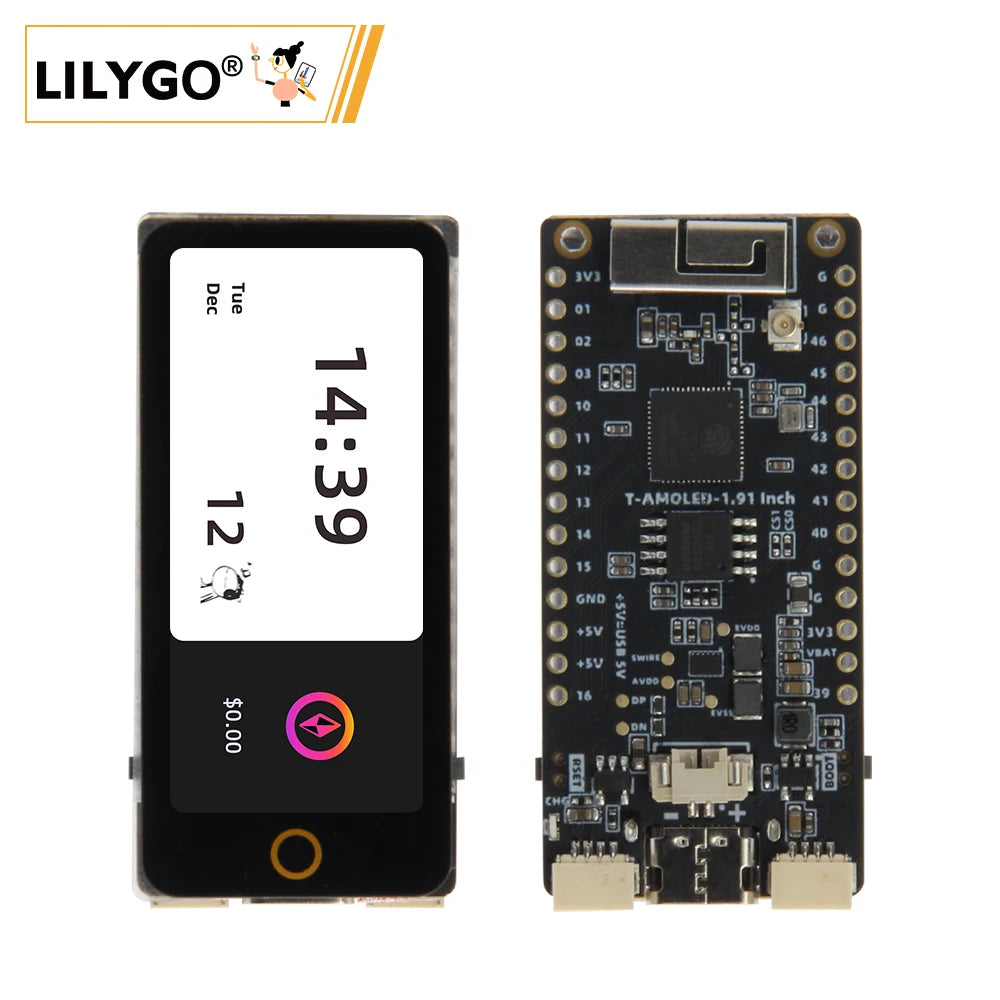

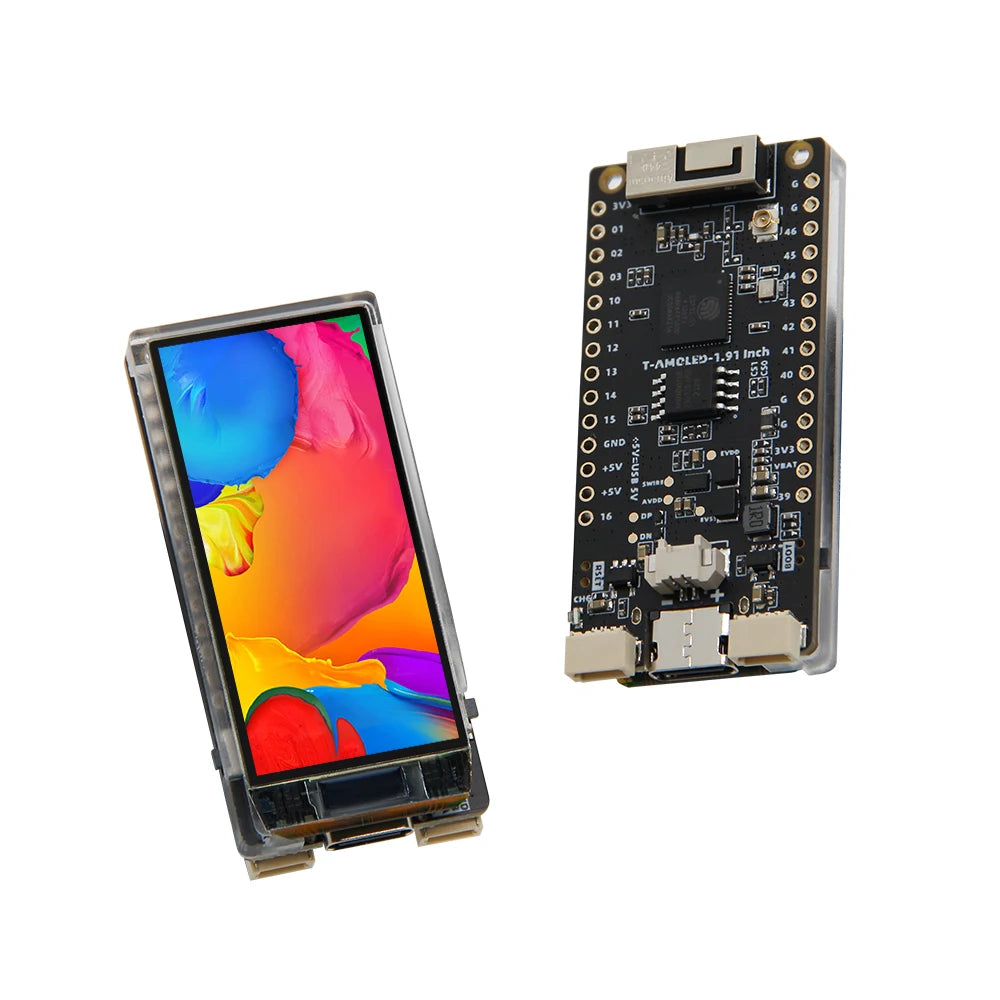

Introduzione a T-Display-S3 AMOLED

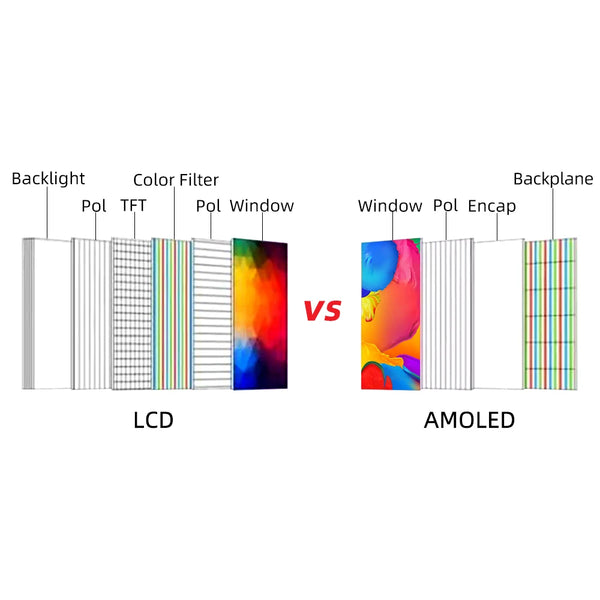

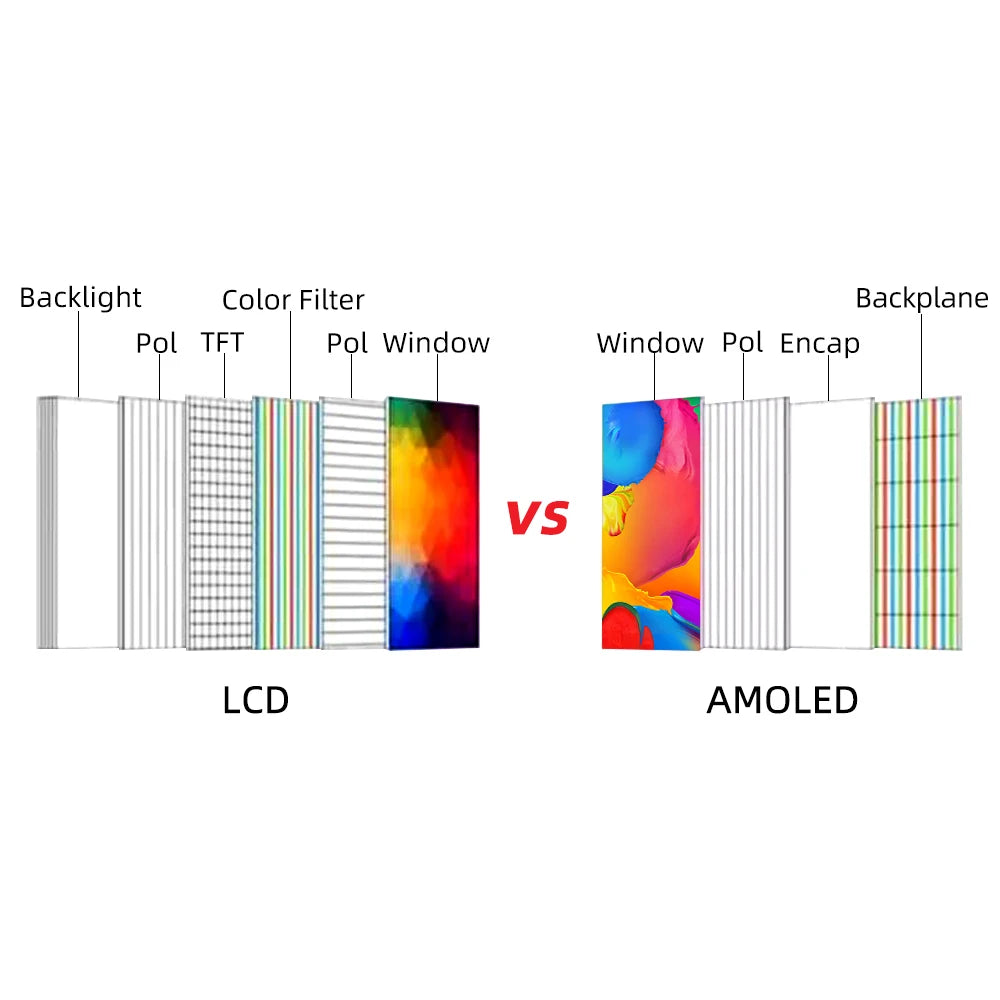

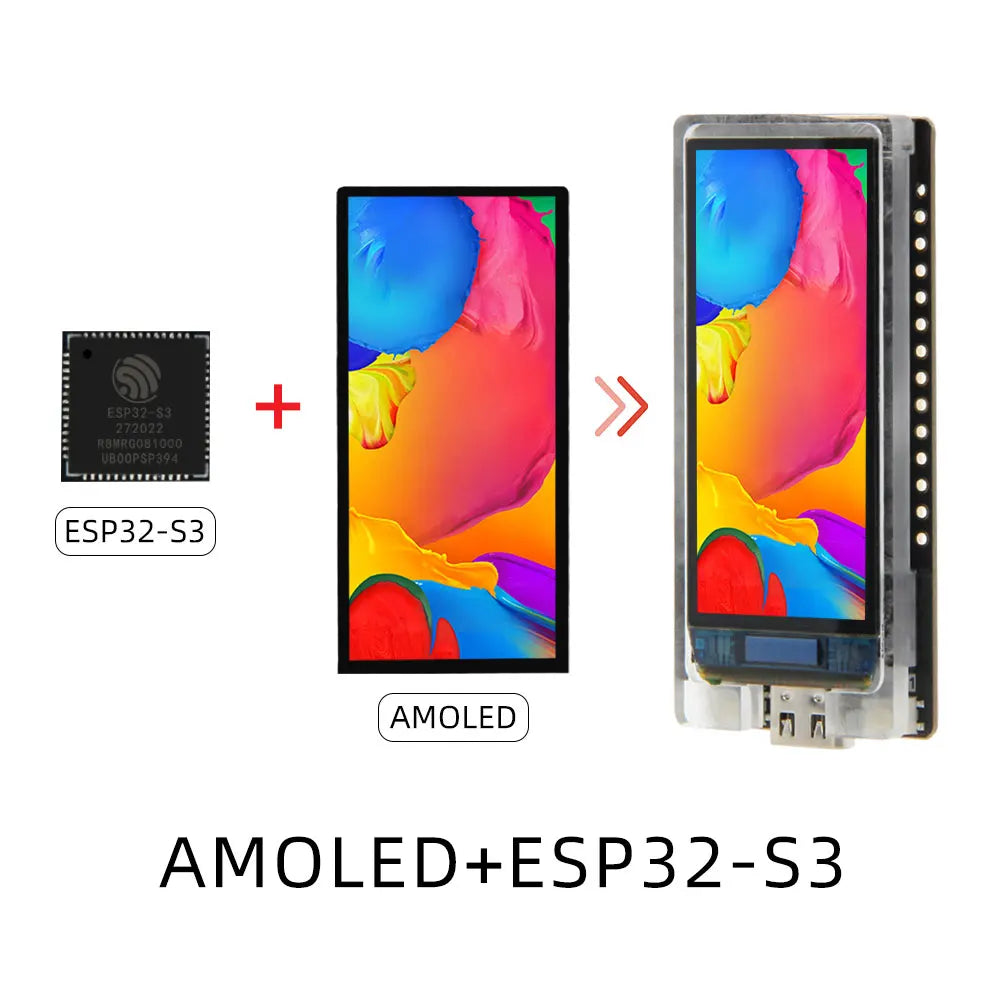

T-Display-S3 AMOLED è una scheda di sviluppo aggiornata rispetto a T-Display-S3 e adotta la prima combinazione ESP32-S3 + AMOLED. Il passaggio da LCD ad AMOLED migliora la resa dei colori. Inoltre, l'interfaccia passa da SPI a QSPI per una maggiore velocità e l'antenna integrata viene sostituita da un'antenna 3D per una migliore esperienza WiFi e Bluetooth.
LILYGO®, 4 aprile 2023
Codice di esempio di riferimento [GitHub]
Per assistenza tecnica, consultare il collegamento per maggiori dettagli.
Ulteriori informazioni su AMOLED.
T-Display-S3 AMOLED | |
MCU |
ESP32-S3R8 Microprocessore LX7 dual-core |
Flash |
16 MB |
PSRAM |
8 MB |
Connettività wireless |
Wi-Fi 2,4 GHz 802.11 |
Bluetooth 5.0 (LE) | |
Piattaforma di programmazione |
Arduino IDE, PlatformIO IDE, Micropython |
Rilevamento della tensione della batteria |
IO04 |
Funzioni integrate |
Pulsanti BOOT + Reset + IO21 |
AMOLED IPS RM67162 da 1,91 pollici | |||
Chip driver |
RM67162 |
Risoluzione |
240(L) x RGB x 536(A) |
Area attiva |
19,8 x 44,22 mm |
Interfaccia |
QSPI |
Angolo di visione |
Ampio angolo di visione IPS |
||
Vecchia versione |
Nuova versione |
|
Versione standard |
Versione standard |

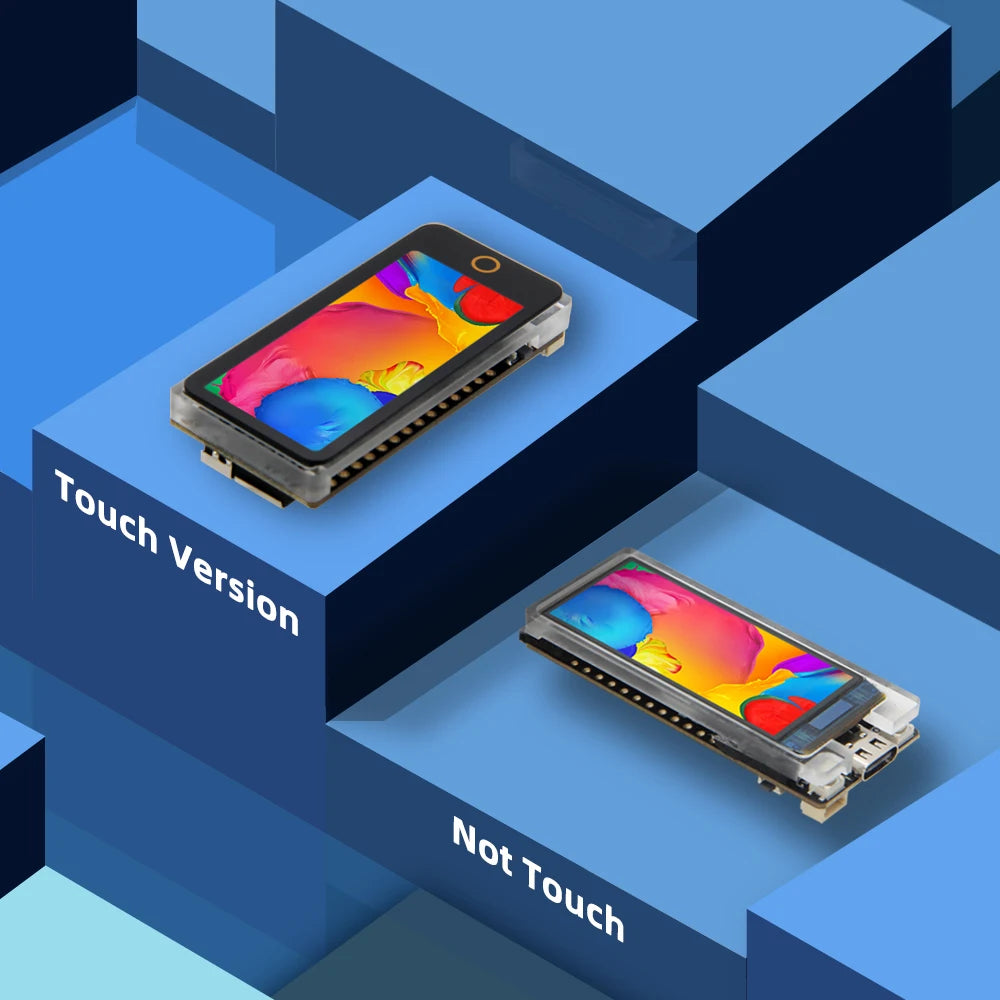

Versione Touch |
|
|
|
|

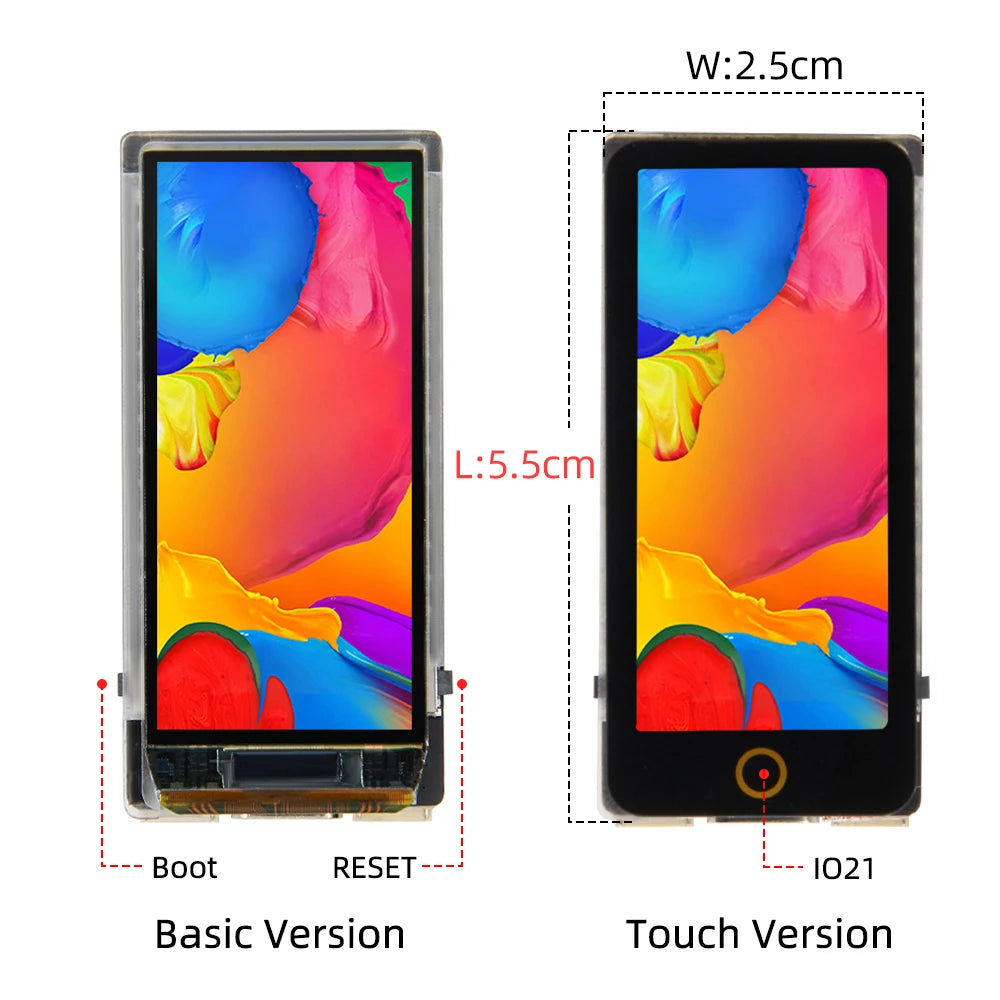

Miglioramenti principali della nuova versione: Dimensioni compatte per una maggiore portabilità, pulsanti BOOT e RESET laterali e pulsante centrale nella versione Touch. | ||
Le prestazioni della versione nuova e di quella precedente sono identiche. Scegliere la versione più adatta al proprio progetto. | ||
|
|
Vecchia versione |
Nuova versione |
Versione standard Senza touch | ||
Pin non saldati |
Pin saldati |
Contenuto della confezione |
|
|
1 x T-Display-S3 AMOLED Touch |
2 x pin maschio da 2,54 mm (1 x 14P) | ||
1 x cavo di alimentazione da 1,25 mm 2P | ||
T-Display-S3
Versione Touch | ||
Pin non saldati |
Pin saldati |
Contenuto della confezione |
|
|
1 x T-Display-S3 AMOLED Touch |
2 x pin maschio da 2,54 mm (1 x 14P) | ||
1 x cavo di alimentazione da 1,25 mm 2P | ||
Modulo fotocamera T-Display-S3 AMOLED
Modulo fotocamera Avvertenza: la confezione non include il dispositivo T-Display S3 AMOLED, ma solo il modulo fotocamera. | ||
Solo modulo fotocamera |
T-Display S3 non incluso |
Contenuto della confezione |
|
1 x modulo fotocamera |
|
2 x pin femmina (1 x 14P) | ||
