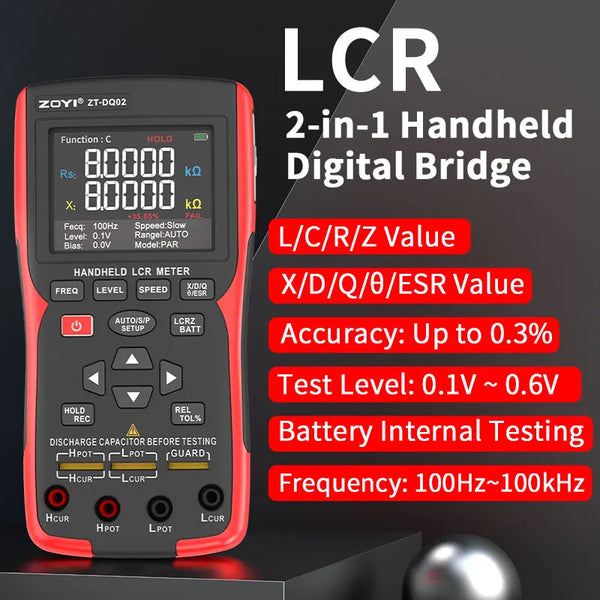

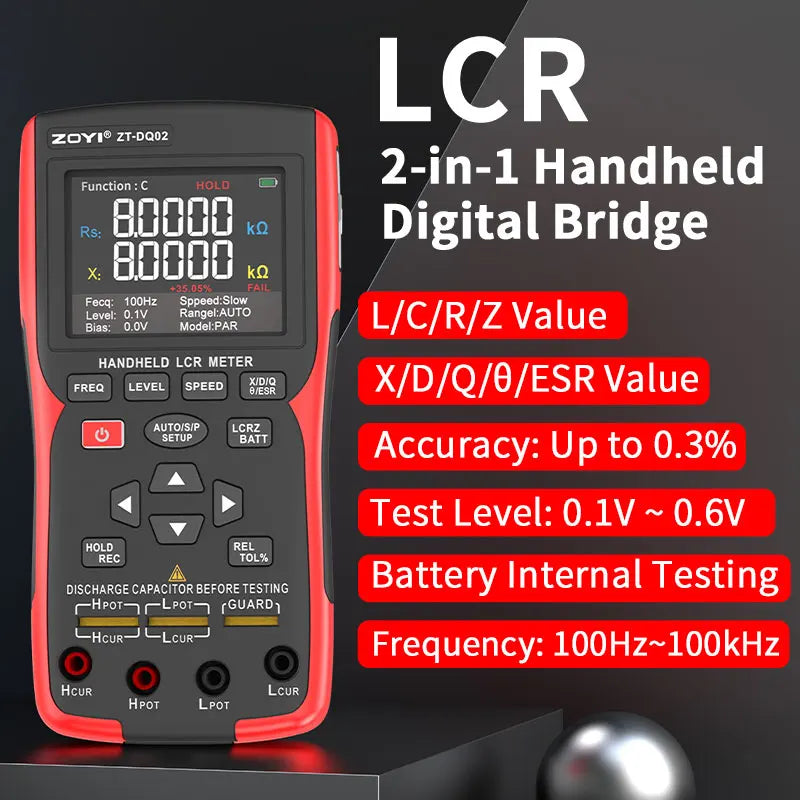

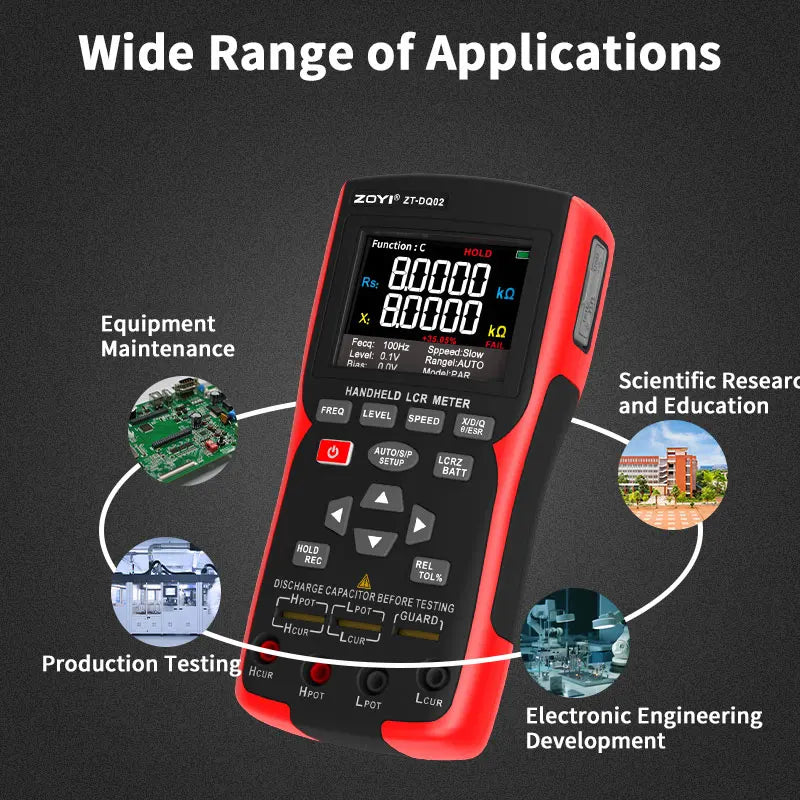

ZOYI ZT-DQ02 LCR- und Batteriediagnosegerät
Das ZT-DQ02 kombiniert eine LCR-Handmessbrücke mit Batterie-Spannungs- und Innenwiderstandsmessung. Die 4-Leiter-Kelvin-Messung reduziert den Leitungs- und Kontaktwiderstand bei der Prüfung von Komponenten oder beim Sortieren von wiederaufladbaren Zellen.
LCR-Messung

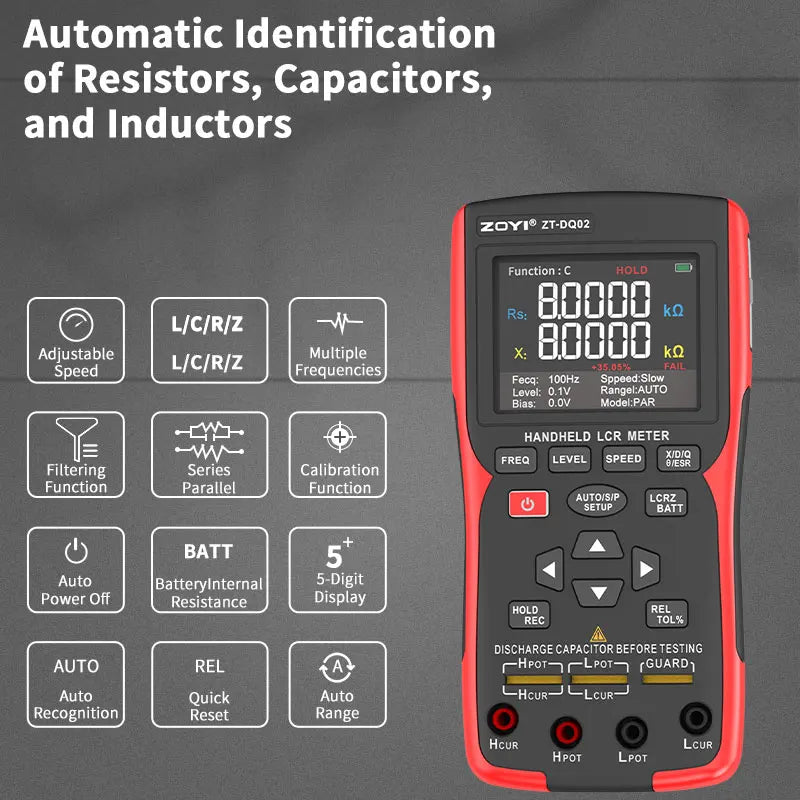

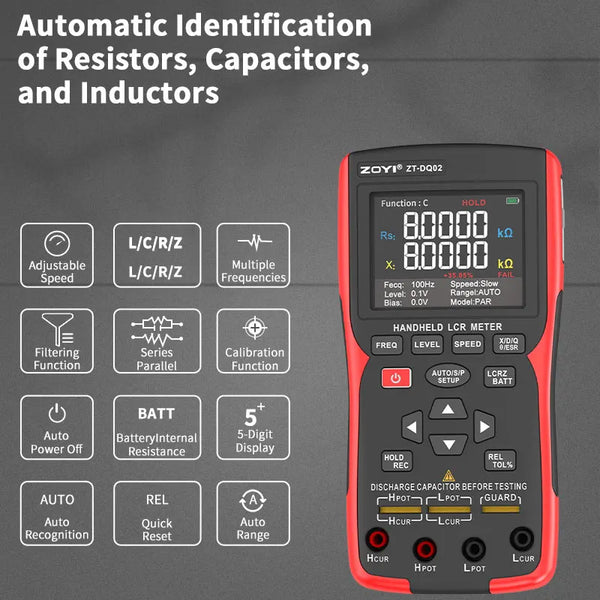

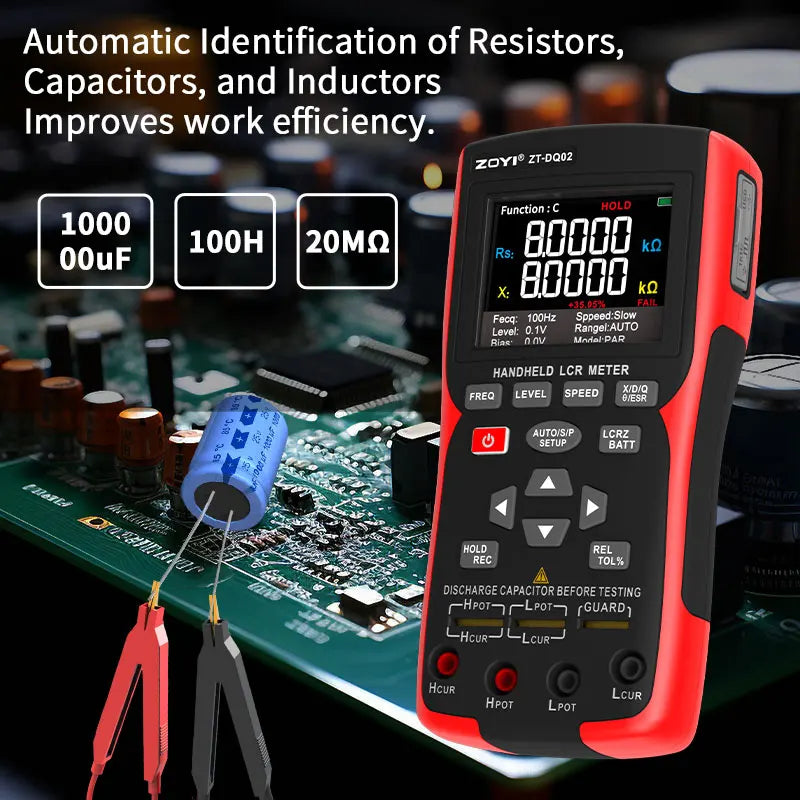

- Automatische Messung von Widerstand, Kapazität, Induktivität, Impedanz, Elektrolytkondensatoren und Batterien-Innenwiderstand
- Primärparameter: L, C, R und Z; Sekundärparameter: X, D, Q, Phasenwinkel und ESR
- Widerstandsbereich: 0-10 MΩ
- Kapazitätsbereich: 0-100000 µF
- Induktivitätsbereich: 0-100 H
- Testfrequenzen: 100 Hz, 120 Hz, 1 kHz, 10 kHz und 100 kHz
- Testpegel: 0,1 V, 0,3 V und 0,6 V
- Beste LCR-Genauigkeit: 0,3%; wählbarer serieller oder paralleler Ersatzschaltkreis
Batteriemessung
- Batteriespannungsbereich: ±100 V DC
- Innenwiderstandsbereich: 0,1 mΩ bis 200 Ω
- Genauigkeit des Innenwiderstands: 0,5%; Spannungsgenauigkeit: 0,2%
Bedienung und Paketoptionen

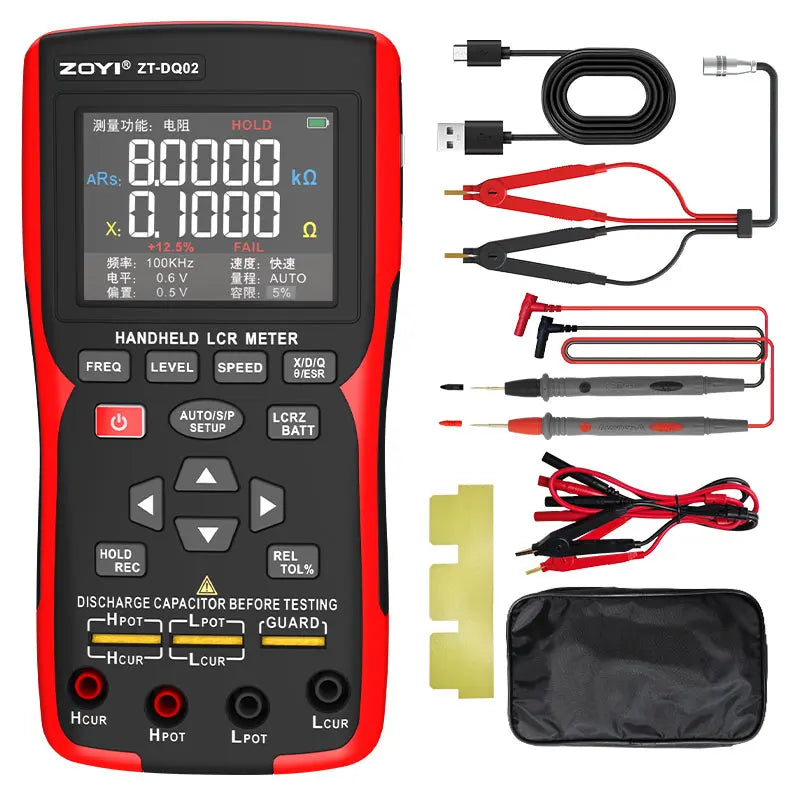

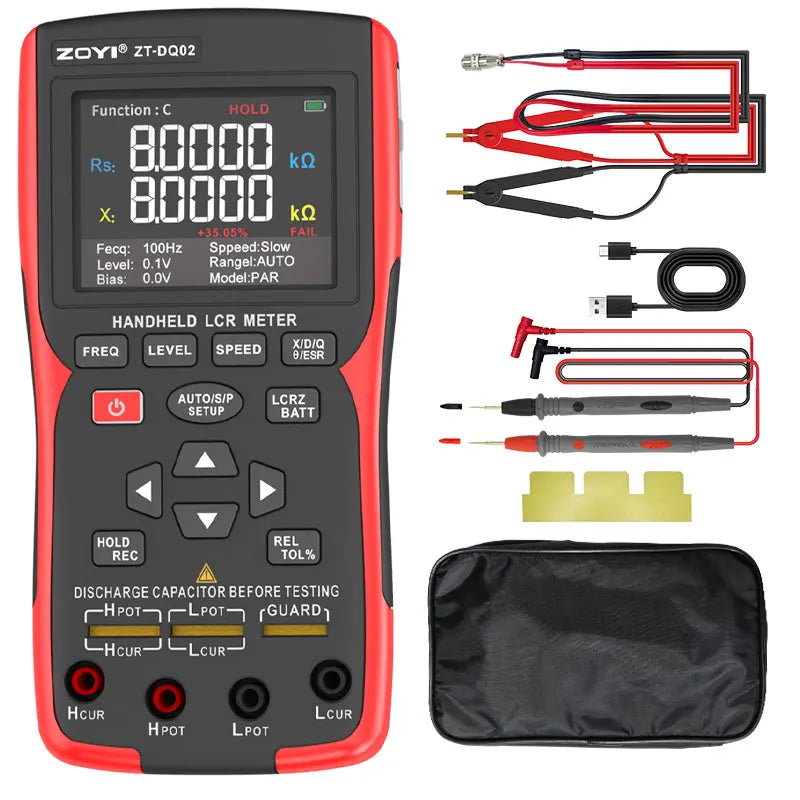

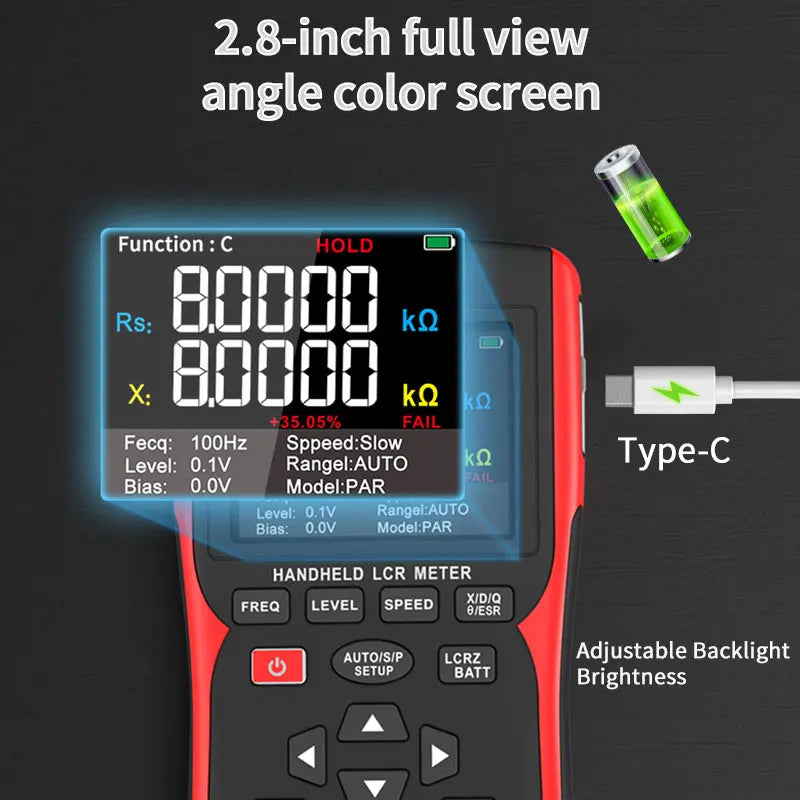

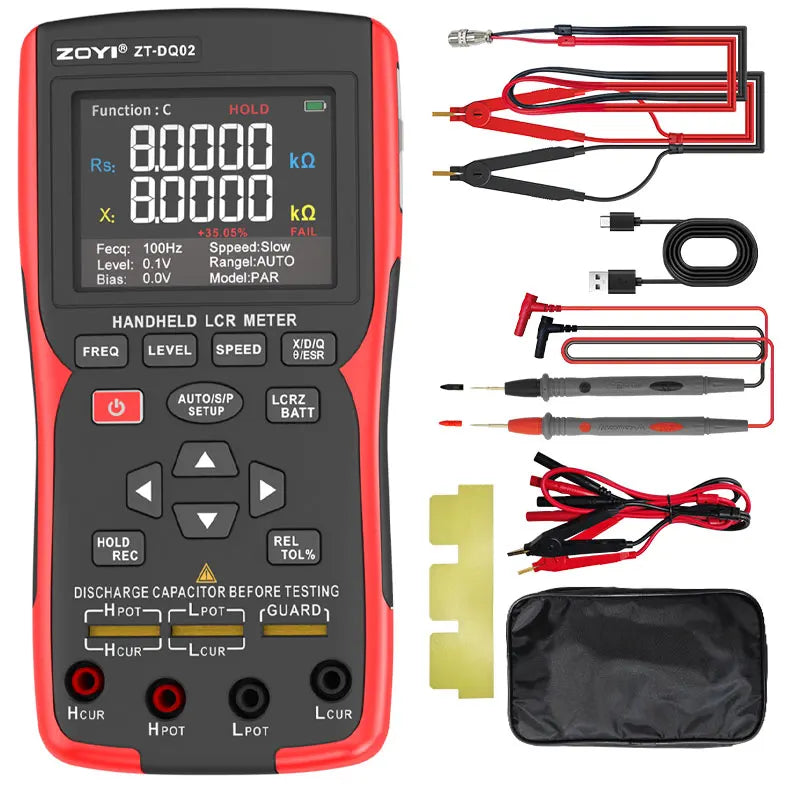

Das Messgerät bietet englische und chinesische Menüs, eine Open/Short-Kalibrierung, einstellbare Helligkeit, wählbare Messgeschwindigkeit und eine konfigurierbare automatische Abschaltung. Es verwendet einen eingebauten wiederaufladbaren Akku mit Typ-C-Ladefunktion. Paket 1 und Paket 2 enthalten unterschiedliche Zubehörkombinationen; verwenden Sie den Optionswähler und die Paketbilder, um die enthaltenen Kelvin-Leitungen und Zubehörteile zu bestätigen.
