UNI-T UT673PV 800W Solar-PV-Tester für Photovoltaik-Diagnostik

UNI-T UT673PV Solar-MPPT-Messgerät für PV-Modultests

Das UNI-T UT673PV ist ein spezielles Solarmodul-Testgerät zur Überprüfung des maximalen Leistungspunkts und wichtiger Gleichstromwerte eines Photovoltaikmoduls. Es ist für Installateure, Inbetriebnahmen, Wartungsarbeiten und Wareneingangsprüfungen kompatibler Niederspannungs-PV-Module konzipiert.

Messungen

• Maximale Leistung (Pmax): 5 bis 800 W, angegebene Genauigkeit ±(1,0% + 10).
• Spannung am Leistungspunkt (Vmp): 12 bis 60 V DC, angegebene Genauigkeit ±(1,5% + 5).
• Strom am Leistungspunkt (Imp): 0 bis 35 A DC, angegebene Genauigkeit ±(1,5% + 5).
• Leerlaufspannung (Voc): 12 bis 60 V DC, angegebene Genauigkeit ±(1,5% + 5).
• Kurzschlussstrom (Isc): 0 bis 35 A DC, angegebene Genauigkeit ±(1,5% + 5).

Bedienung und Anschluss

• Manueller MPPT-Test und Data-Hold-Funktion.

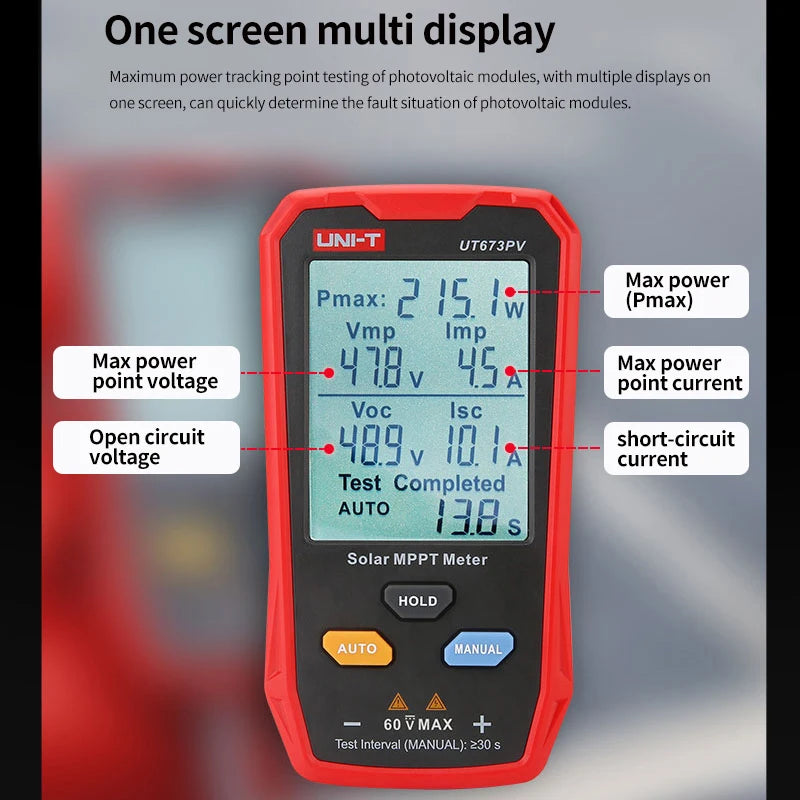

• Großes LCD, 52 x 66 mm, zeigt mehrere Ergebnisse gleichzeitig an.
• Direkte Stromversorgung durch das zu testende Solarmodul; keine Batterieladung erforderlich.

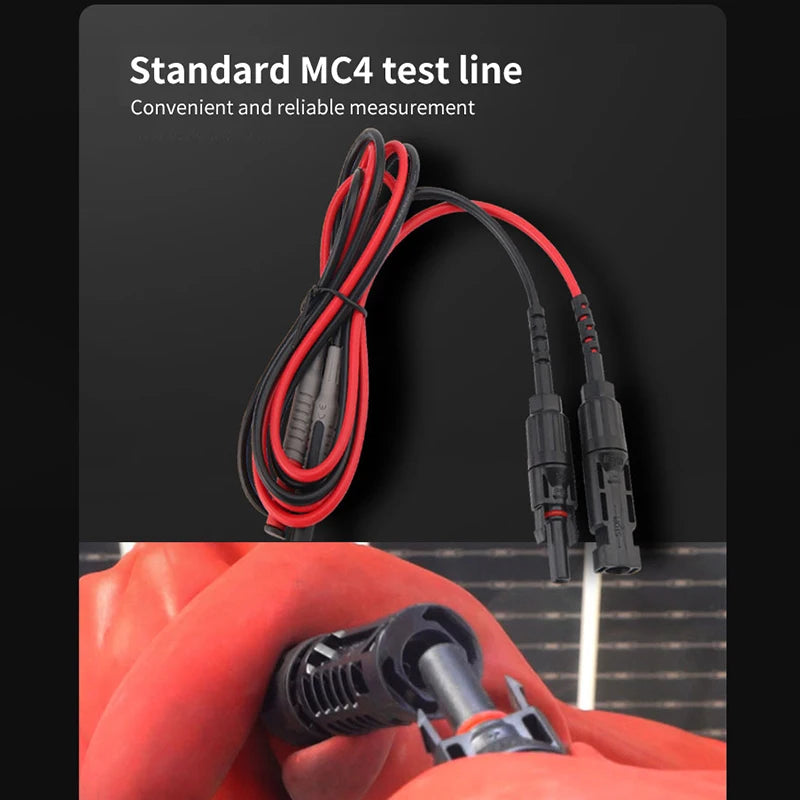

• Die mitgelieferte Ausführung verwendet MC4-Messleitungen zum direkten Anschluss an kompatible PV-Verkabelung.

Schutz und Anwendungshinweise

• Angegebene Schutzfunktionen umfassen Verpolungsschutz, Überspannungsschutz, Überstromschutz, Übertemperaturschutz und Überleistungsschutz.
• Angegebene Überspannungskategorie: CAT 0, 60 V.
• Vergewissern Sie sich vor dem Anschließen, dass Spannung und Strom des Moduls innerhalb der angegebenen Grenzen liegen. Dieses Messgerät ist für PV-Modultests vorgesehen, nicht für den direkten Anschluss an Netzstromkreise oder Hochspannungsstränge, die seine Nennleistung überschreiten.
