UNI-T UT512 2500V Isolationswiderstandstester mit USB-Datenaufzeichnung

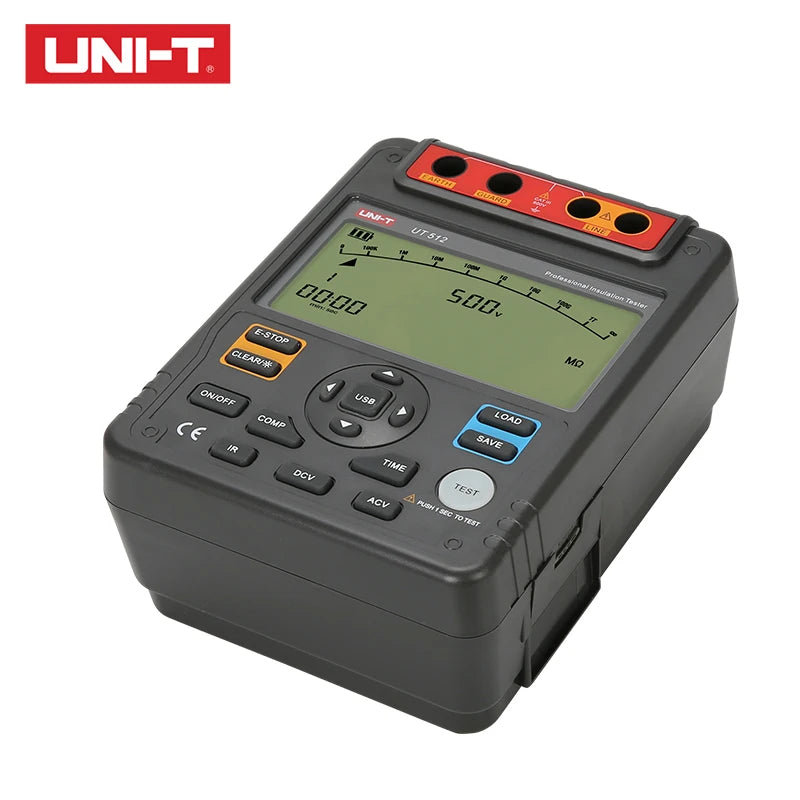

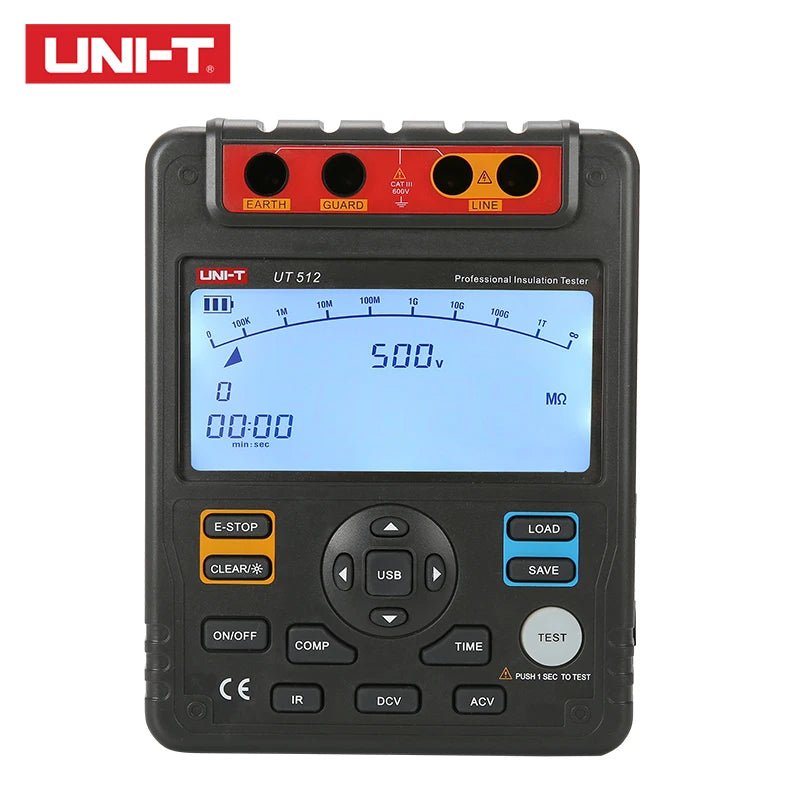

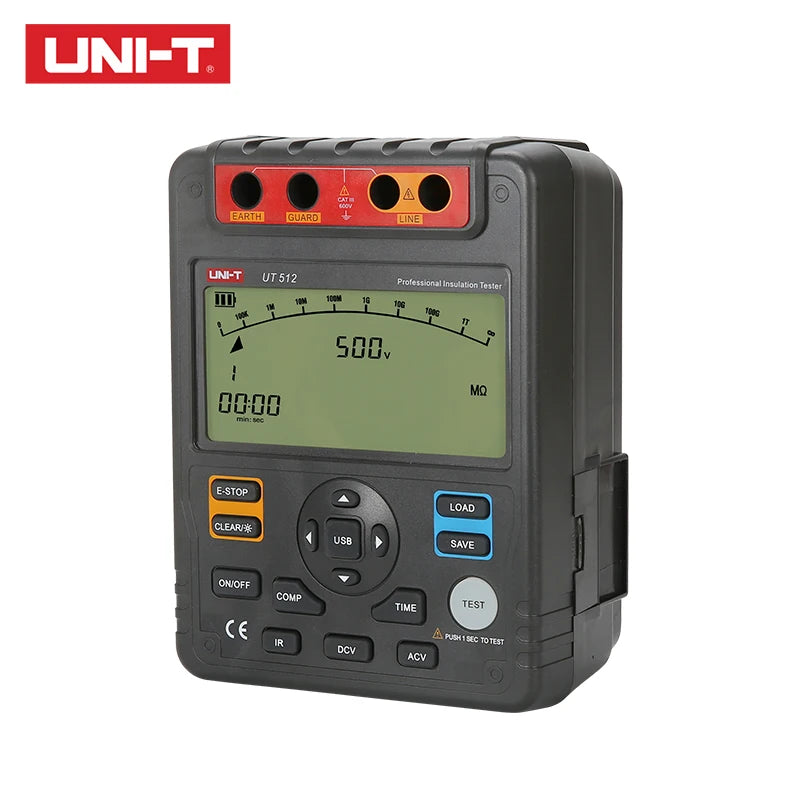

UNI-T UT512 2500V Isolationswiderstandstester

Der UNI-T UT512 ist ein Hochspannungs-Isolationswiderstandstester für Motoren, Kabel, Transformatoren, Schaltanlagen und elektrische Wartungsarbeiten. Er wendet wählbare Gleichspannungs-Prüfspannungen an und misst den Isolationswiderstand bis in den Gigaohm-Bereich.

Isolationsprüfbereiche

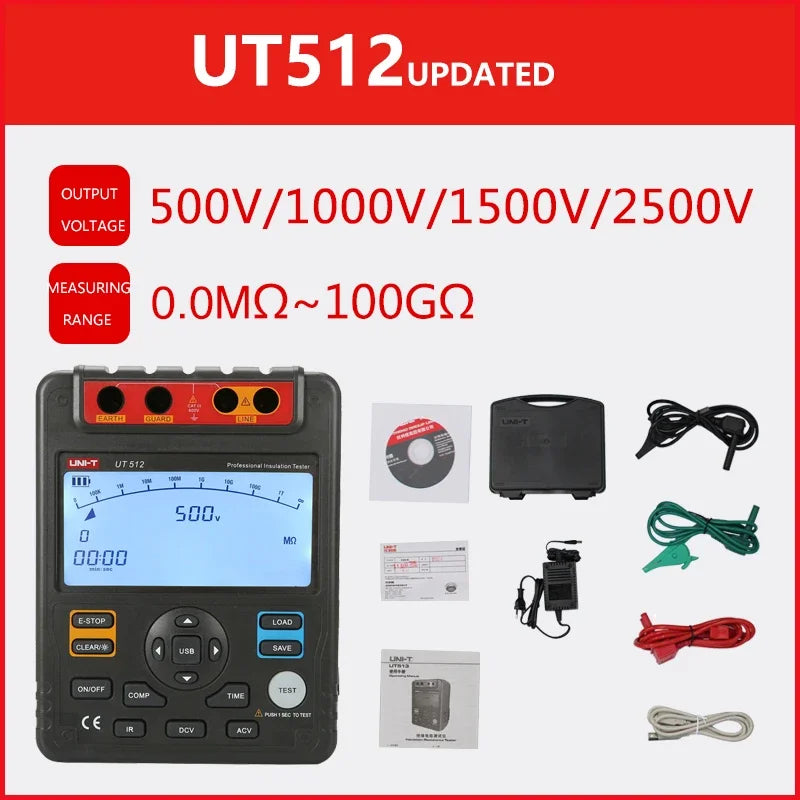

• Wählbare Prüfspannungen: 500 V, 1000 V, 1500 V und 2500 V DC.
• Isolationswiderstandsmessung bis 100 GΩ, wobei der anwendbare Bereich von der gewählten Prüfspannung abhängt.
• Polarisationsindex (PI) und dielektrische Absorptionsverhältnis (DAR)-Funktionen zur zeitgesteuerten Isolationsbewertung.
• Vergleichs-, Timer- und Datenspeicherfunktionen für wiederholbare Wartungsprüfungen.

Zusätzliche Funktionen

• Wechselspannungsmessung bis 600 V.
• USB-Anschluss und unterstützte PC-Software zur Überprüfung gespeicherter Daten.
• Analoge Balkengrafik und digitale Ergebnisanzeige.
• Not-Aus- und automatische Entladefunktionen.

Typische Anwendungen

• Prüfung der Motorwicklung und Transformatorenisolation.
• Wartung von Stromkabeln, Schaltanlagen und Verteilungsgeräten.
• Vorbeugende Prüfung und Vergleich des Isolationszustands im Laufe der Zeit.

Hochspannungssicherheit

Dieses Gerät erzeugt gefährliche Prüfspannung. Trennen Sie die Geräte von der Stromversorgung und entladen Sie diese, bevor Sie den Tester anschließen. Verwenden Sie die mitgelieferten Leitungen für Phase, Erde und Schutzleiter wie angegeben, halten Sie die Hände hinter den Sondenbarrieren, beschränken Sie den Zugang zum Prüfbereich und warten Sie auf die automatische Entladeanzeige, bevor Sie die Leitungen entfernen.
