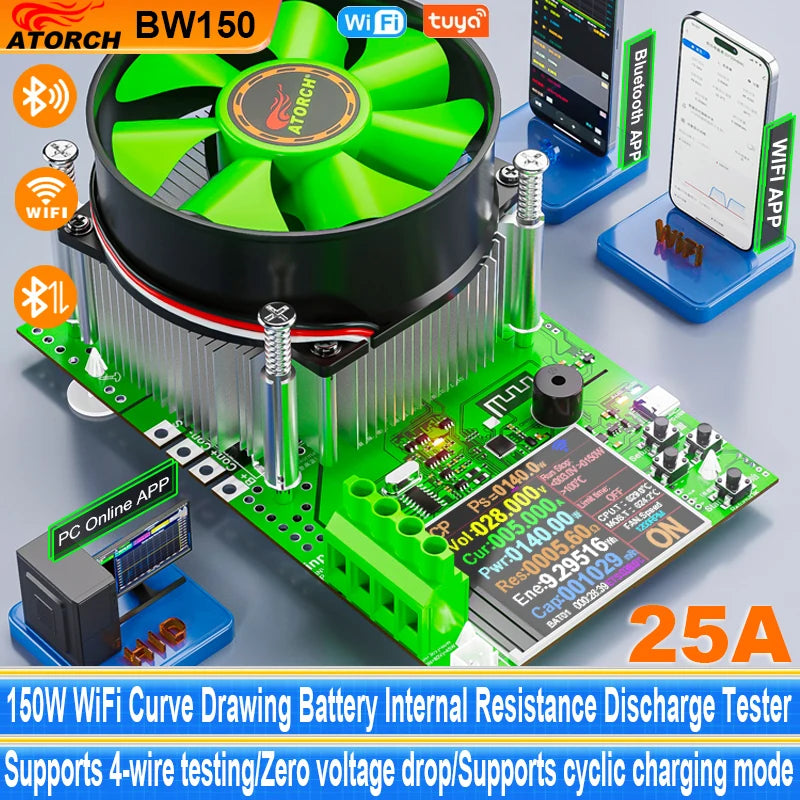

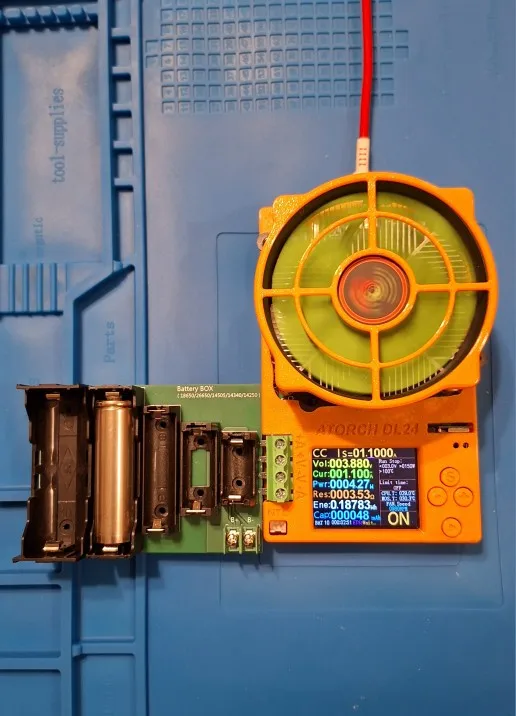

ATORCH BW150 150 W 25 A WiFi Elektronischer Last- und Batteriekapazitätstester

Benutzerhandbuch und Software-Download

http://en.atorch.cn/NewsDetail.aspx?ID=84

【Produktmerkmale】

Dieses Produkt unterstützt 1~200V, =1V,0,01~5A | ≥5V,0,01~25A innerhalb der maximalen Last von 150W
Überspannungs-, Überstrom-, Überleistungs-, Übertemperaturschutz und Verpolungsschutz unter 100 V
Unterstützt Timing-Abschaltung und spezifizierte Spannungsabschaltung
Vierleiterverkabelung system für genauere Kapazitätsmessung
Dieses Produkt kann AA- und AAA-Batterien mit einer Batterietestkapazität von 1,5 V unterstützen

【Parameter】

Lastspannung-U: DC1V~200V
Laststrom-I: =1V,0,01~5A | ≥5V,0,01~25A
Lastleistung-W:U×I≤150W(max)
Leistungsprüfbereich, um Produktschäden zu vermeiden!
1. Kann eine 1-V-Batterie mit einem maximalen Strom von 0,01 bis 5 A testen
2. Spannung < 5 V, maximal erkennbarer Strom von 0,01–20 A
3. Spannung > 5 V, der maximale Strom, der getestet werden kann, beträgt 0,01–25 A
4. Spannung < 36 V, maximal testbare Leistung von 150 W
5. Spannung > 36 V, < 80 V, maximal prüfbare Leistung von 60 W
6. Spannung>80 V, <200 V, maximal prüfbare Leistung von 45 W
Kapazitätsmessbereich: 0 ~ 999999 mAh
Energiemessbereich: 0 ~ 999999 mWh
Anwendbare Stromversorgung: DC12V 1A/PD12V PD-Spannungstrigger-Netzteil (ein PD-Ladegerät erforderlich)

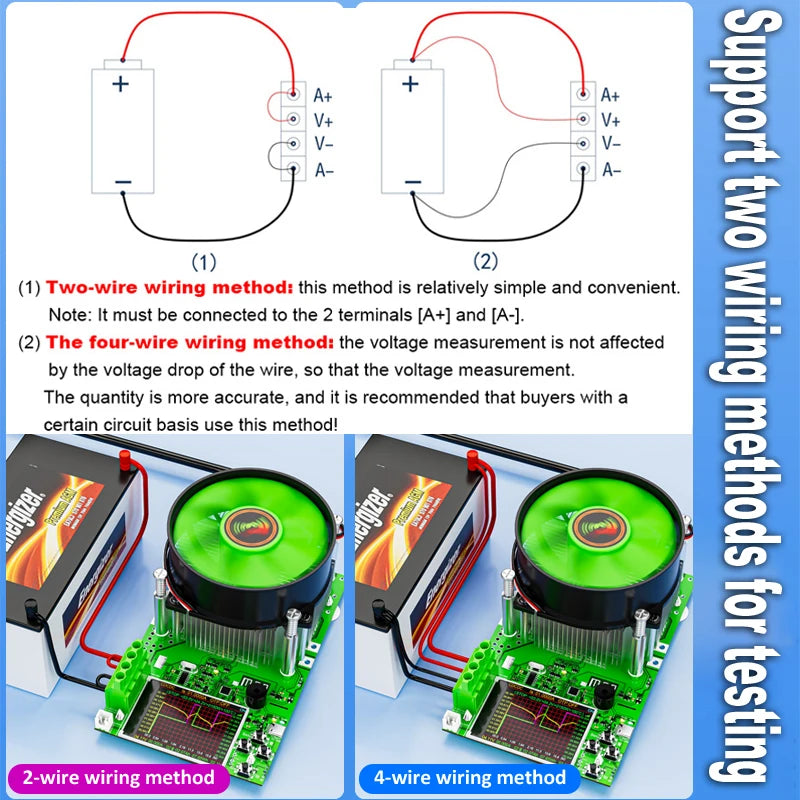

Verkabelungsmodus: Vierleiter system A+ V+ V- A-

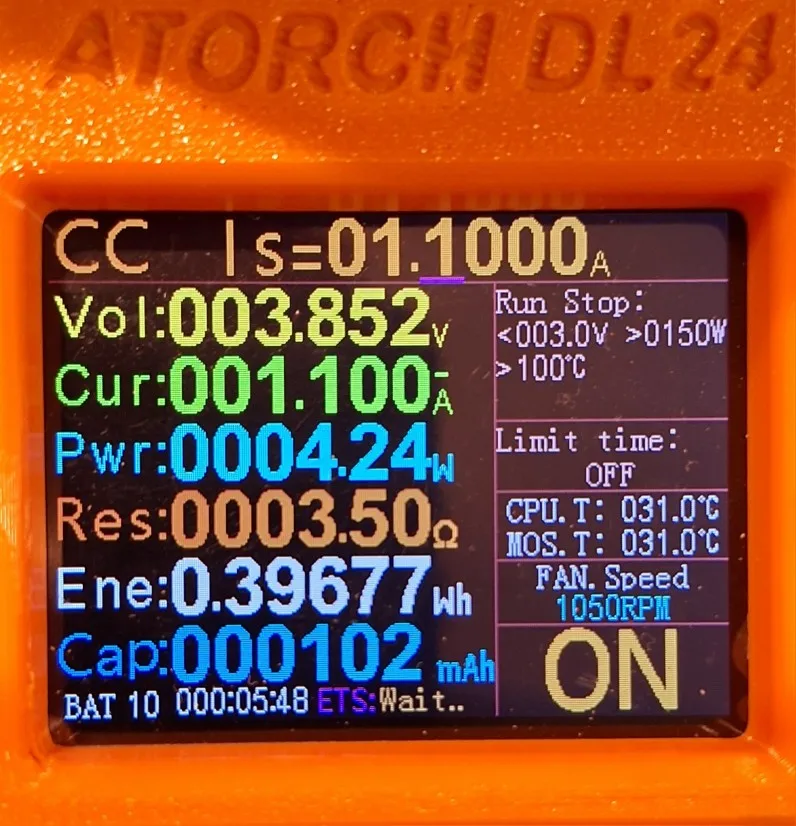

Anzeigemodus: 2,4 Zoll TFT Farbbildschirm
Steuerungsbedienung: 4x Tastensteuerung
Wärmeableitungsmodus: Nach dem Einschalten dreht sich der Lüfter weiter. Im AUS-Zustand stoppt der Lüfter, wenn die Wartezeit erreicht ist. Im Hintergrund kann eine Standby-Zeit von 60 Sekunden eingestellt werden. Der Lüfter stoppt nicht, während das Gerät in Betrieb oder im Standby-Modus ist!
Überspannungsschutz: Unterstützung
Überstromschutz: Unterstützung
Überstromschutz: Unterstützung
Übertemperaturschutz: Die Kerntemperatur übersteigt 100 °C, um die Belastung zu stoppen (einstellbar 50–120 °C).
Befristete Entlassung: Unterstützung
Spezifizierte Spannungsabschaltung:Unterstützung

【7 Testmodi】Standard-Testfunktion

1. Konstantstrommodus (CC): Unterstützt
2. Konstantwiderstandsmodus (CR): Unterstützt
3. Konstantleistungsmodus (CP): Unterstützt
4. Konstantspannungsmodus (CV): Unterstützt
5. Batterie-Innenwiderstandstest (BRT)
6. Leistungstest (PT)
7. Kabelinnenwiderstandstest (CT)

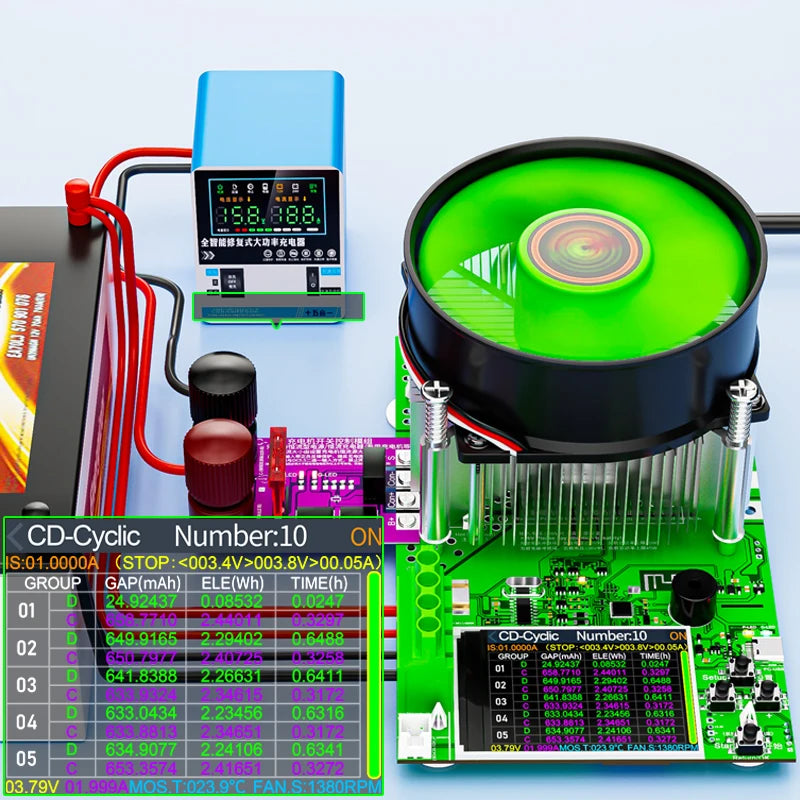

【weitere 3 Testermodi】 Durch Hinzufügen eines Ladesteuermodulschalters können Batterielade- und -entladezyklustests durchgeführt werden. Unterstützt bis zu 90 Zyklustests

Hinweis: Für diese Funktion ist der Kauf eines Ladesteuermodul-Schalterpakets erforderlich

1.CDC-Modustest
2.CDCDC-Modustest
3.CDxn-Modustest (höchstens 90-maliger Zyklustest)

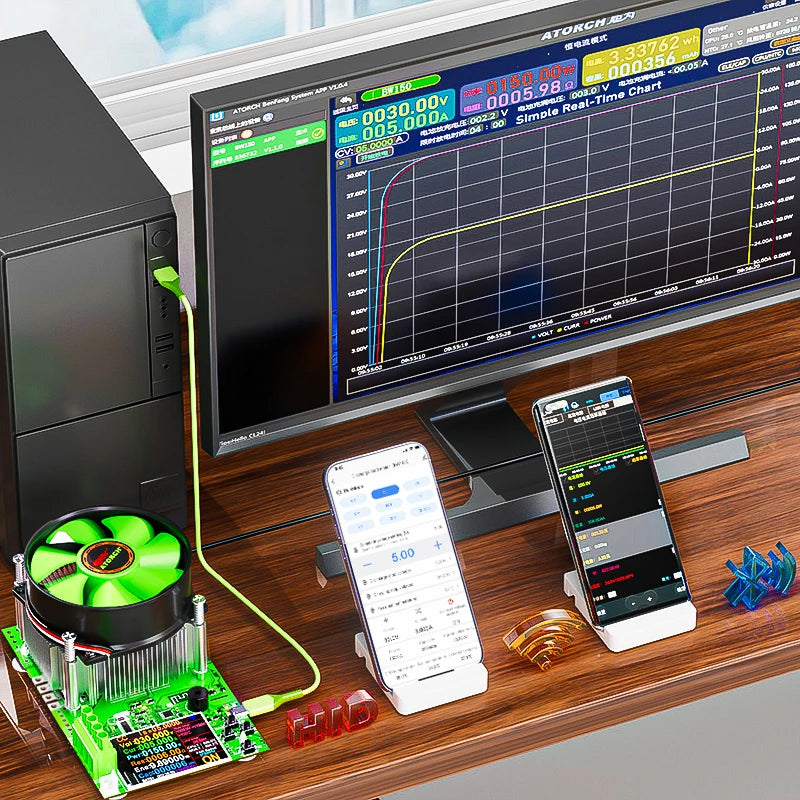

【Online-PC-Ansicht】: unterstützt (alle Versionen unterstützen HID-Standard-PC online)

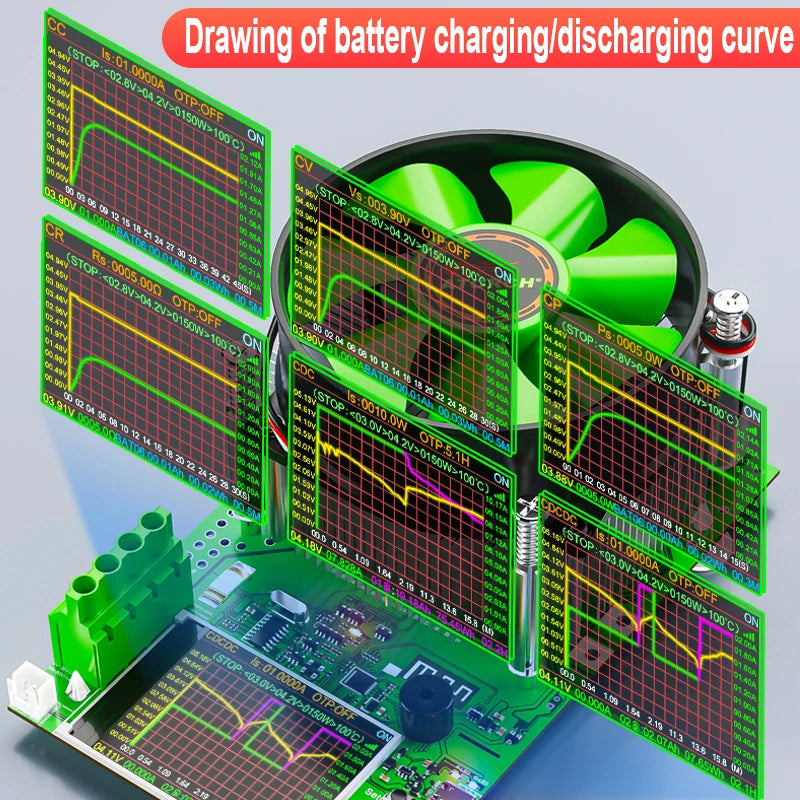

Sie können über den HID-Anschluss eine Verbindung zum Computer herstellen. Sie können Kurvendaten anzeigen und Daten wie Zeit, Spannung, Strom und Leistung exportieren
Download der Softwareadresse:
http://en.atorch.cn/NewsDetail.aspx?ID=84

Unterstützung für Win7 und Win10 systems

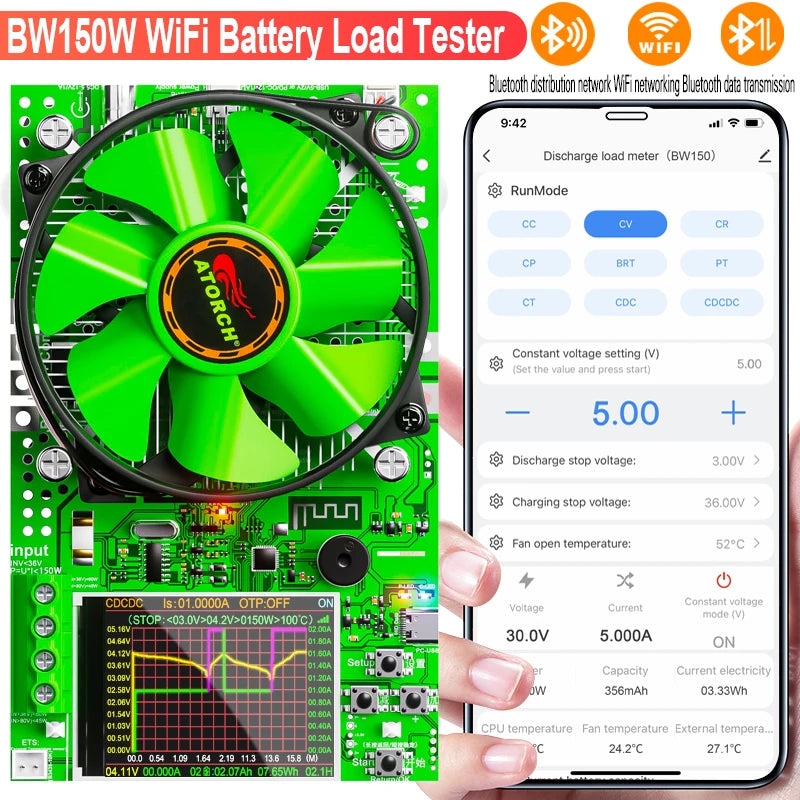

【Online-Telefonansicht】: Unterstützung für Android-Telefone, Apple APP Online-Tests

Sie können über das Bluetooth-Modul eine Verbindung zum Mobiltelefon herstellen. Sie können Kurvendaten anzeigen und Daten wie Zeit, Spannung, Strom und Leistung exportieren
Download der Softwareadresse:
1, iOS-App: Suchen Sie zum Herunterladen nach E_test im iPhone-App-Store
2. Android-App: Suchen Sie nach E-Test bei Google Play, um es herunterzuladen, oder https://www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file

Unterstützt Android 5.0 höher und iOS 8.0 höher systems!

Hinweis: Einige Telefone verfügen über inkompatible Apps (Samsung). Bitte wechseln Sie zum Koppeln und für die Online-Verbindung zu einem anderen Telefon!

Achtung:

Dieses Produkt verfügt über kein Netzteil und erfordert eine eigene Stromversorgung. Sie können die folgenden drei Methoden verwenden, um es mit Strom zu versorgen

【Werkseinstellungen wiederherstellen.】

①Gerät eingeschaltet
②Drücken Sie lange auf die Starttaste, um den Gerätehintergrund aufzurufen
③Wählen Sie Werksreset
④.Drücken Sie lange die Starttaste, um zum Haupttest interface zurückzukehren

【Außentemperatur testen】: unterstützt

Unterstützt die externe Temperaturerkennung und der Dünnschicht-Temperaturfühler kann die Batterietemperatur erkennen!
