Übersicht
Der Sipeed SLogic16U3 ist ein hochleistungsfähiger USB-3-Logikanalysator für die digitale Signalerfassung, das Debugging eingebetteter Systeme, die Timing-Analyse und die Protokolldekodierung. Er bietet 16 digitale Eingangskanäle und streamt erfasste Daten an den Host-Computer.
Hauptmerkmale
- 16 digitale Kanäle zur parallelen Beobachtung mehrerer Signale.
- Kanalabhängige Abtastung: bis zu 800 MS/s bei 4 aktivierten Kanälen, 400 MS/s bei 8 Kanälen oder 200 MS/s bei allen 16 Kanälen. Die verfügbaren Raten hängen auch von der USB-Bandbreite des Hosts ab.
- USB 3.2 Gen 1 Schnittstelle: 5 Gbit/s Verbindung über USB-C. Für den Betrieb des Logikanalysators sind ein USB-3-fähiger Host-Port und ein Datenkabel erforderlich.
- Konfigurierbarer Signalschwellenwert: unterstützt 0-10 V digitale Signaleingabe mit einem einstellbaren Triggerschwellenwert von 0-6 V.
- Sigrok-kompatibel: unterstützt von Sipeed's PulseView-basierten Software-Builds für Windows, Linux und macOS.
- Flexible Erfassung: aktivieren Sie nur die benötigten Kanäle, um den verfügbaren Abtastraten-Spielraum zu erhöhen.
Typische Anwendungen
- Debugging von Mikrocontrollern, FPGAs und Embedded-Boards
- Digitale Zeit- und Zustandsanalyse
- Serielle Bus-Erfassung und Protokolldekodierung
- Hardware-Inbetriebnahme und Fehlerbehebung bei intermittierenden Signalen
Hinweise zur Einrichtung
- Schließen Sie den Analysator direkt an einen USB-3-Host-Port an und vermeiden Sie ungepowerte Hubs.
- Verbinden Sie die Masse des zu testenden Geräts vor der Erfassung mit der Masse des Analysators.
- Halten Sie bei höherfrequenten Signalen die Signal- und Masseleitungen kurz; Sipeed empfiehlt Koaxialleitungen, wenn die Nyquist-Frequenz der Signalquelle 50 MHz oder höher ist.

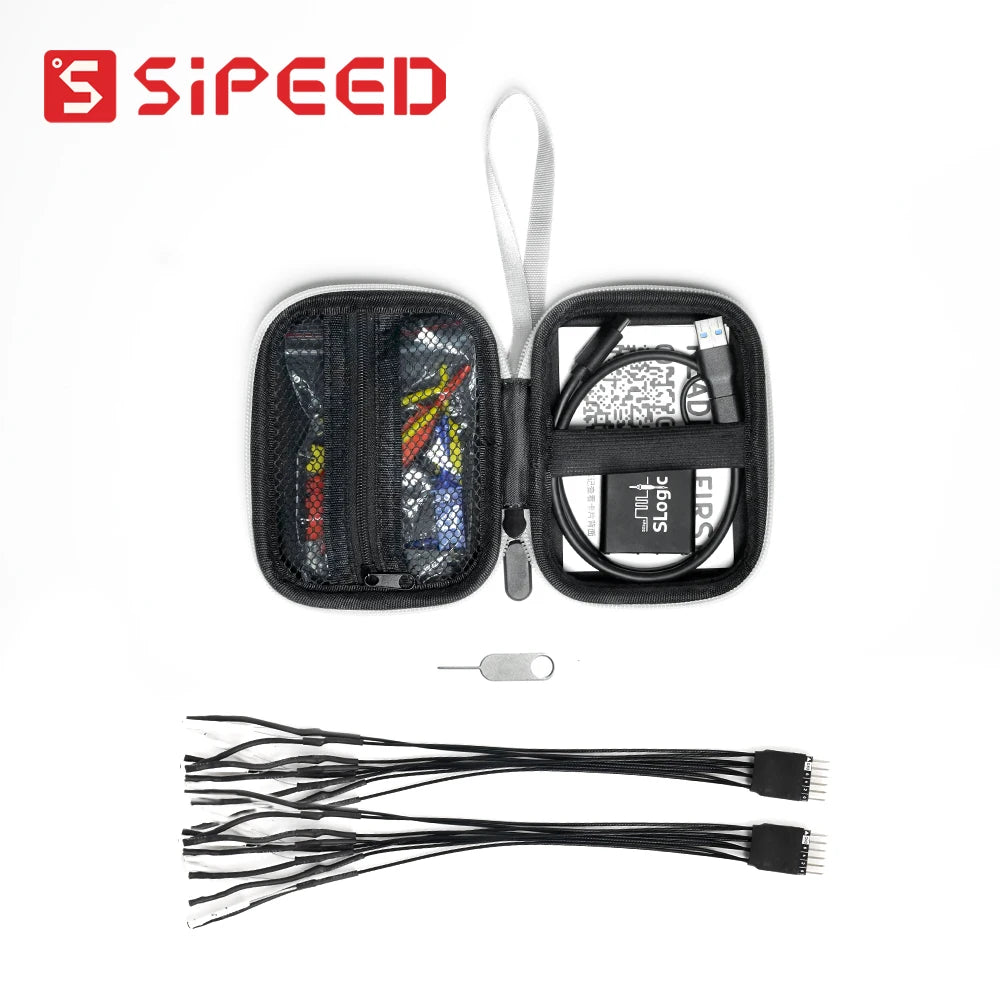

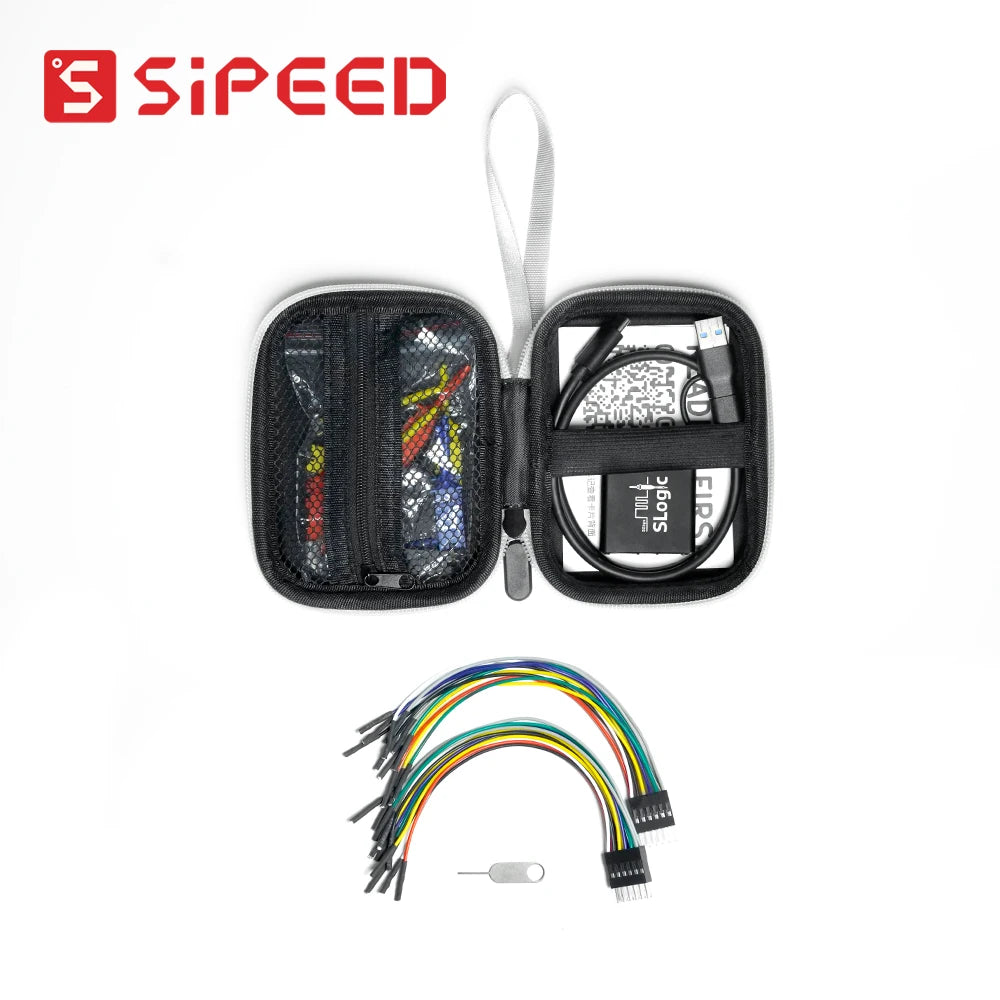

- Das Zubehör unterscheidet sich zwischen Bundle 1 und Bundle 2. Bestätigen Sie die ausgewählte Variante und die Produktbilder vor der Bestellung.
