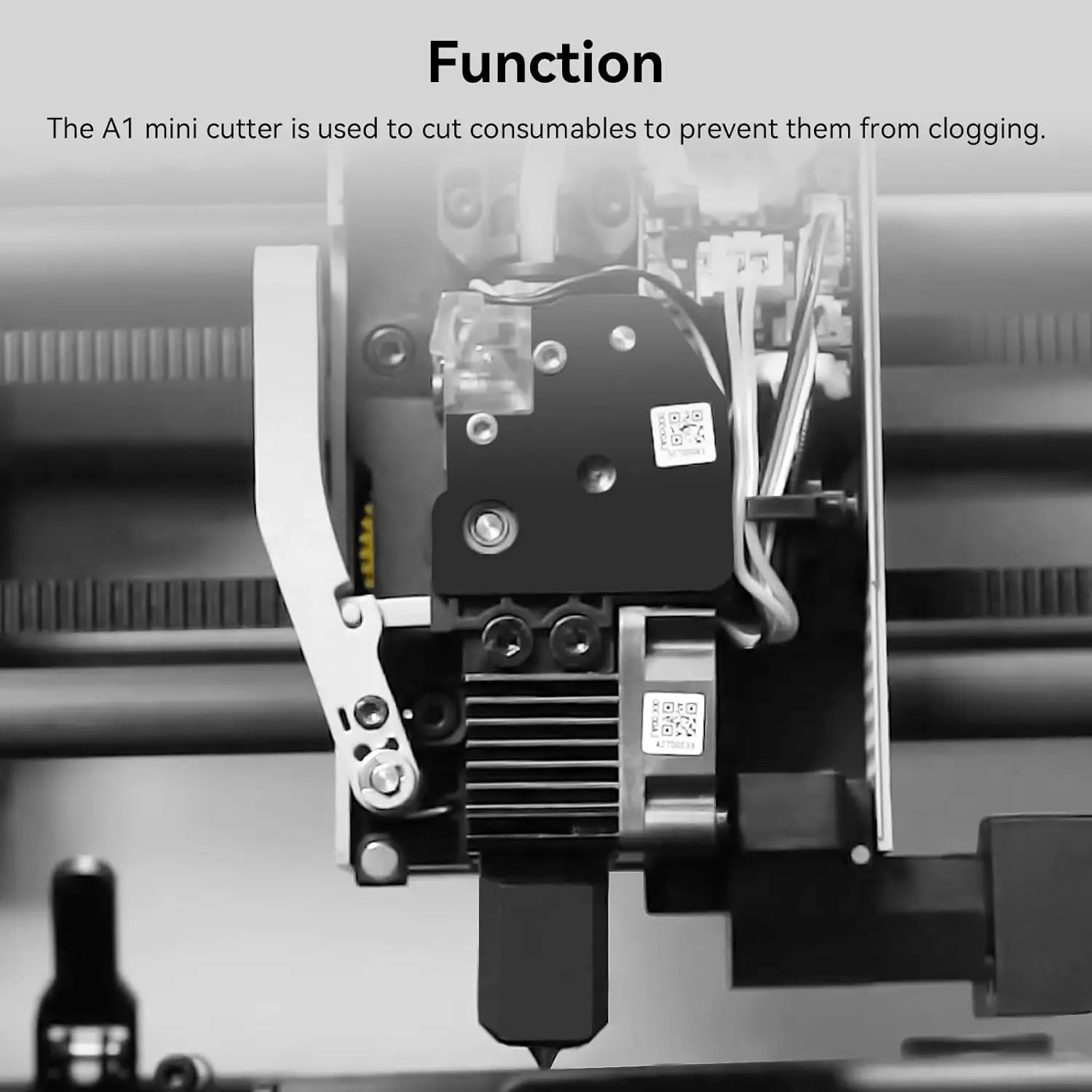

Der A1 Mini-Cutter wird zum Abschneiden von Verbrauchsmaterialien verwendet, um ein Verstopfen der Verbrauchsmaterialien zu verhindern.

Bitte besuchen Sie das offizielle Wiki für Installationsschritte und suchen Sie nach dem Schlüsselwort "A1 Mini Cutter" (https://wiki.bambulab.com)

Wann sollte gewechselt werden?

Wenn es ein Problem mit dem Materialzuschnitt gibt oder die Klinge stumpf wird, beachten Sie bitte die folgende Anleitung. Mit zunehmender Nutzungsdauer nimmt die Schärfe der Klinge ab.

Um die Schneidleistung zu erhalten, wird empfohlen, den Cutter alle 10-15 Rollen Verbrauchsmaterial (oder weniger) zu wechseln.

Nach etwa 5.000-7.000 Schnitten kann die Klinge stumpf werden, verformt sich aber normalerweise nicht. Siehe Abbildung unten.

Wenn Sie Probleme mit der Schrumpfung des AMS-Filaments haben, wird empfohlen, die Klinge zu ersetzen, um optimale Ergebnisse zu gewährleisten. Die scharfen Klingen schneiden das Filament sauber und vermeiden Probleme im Betrieb.

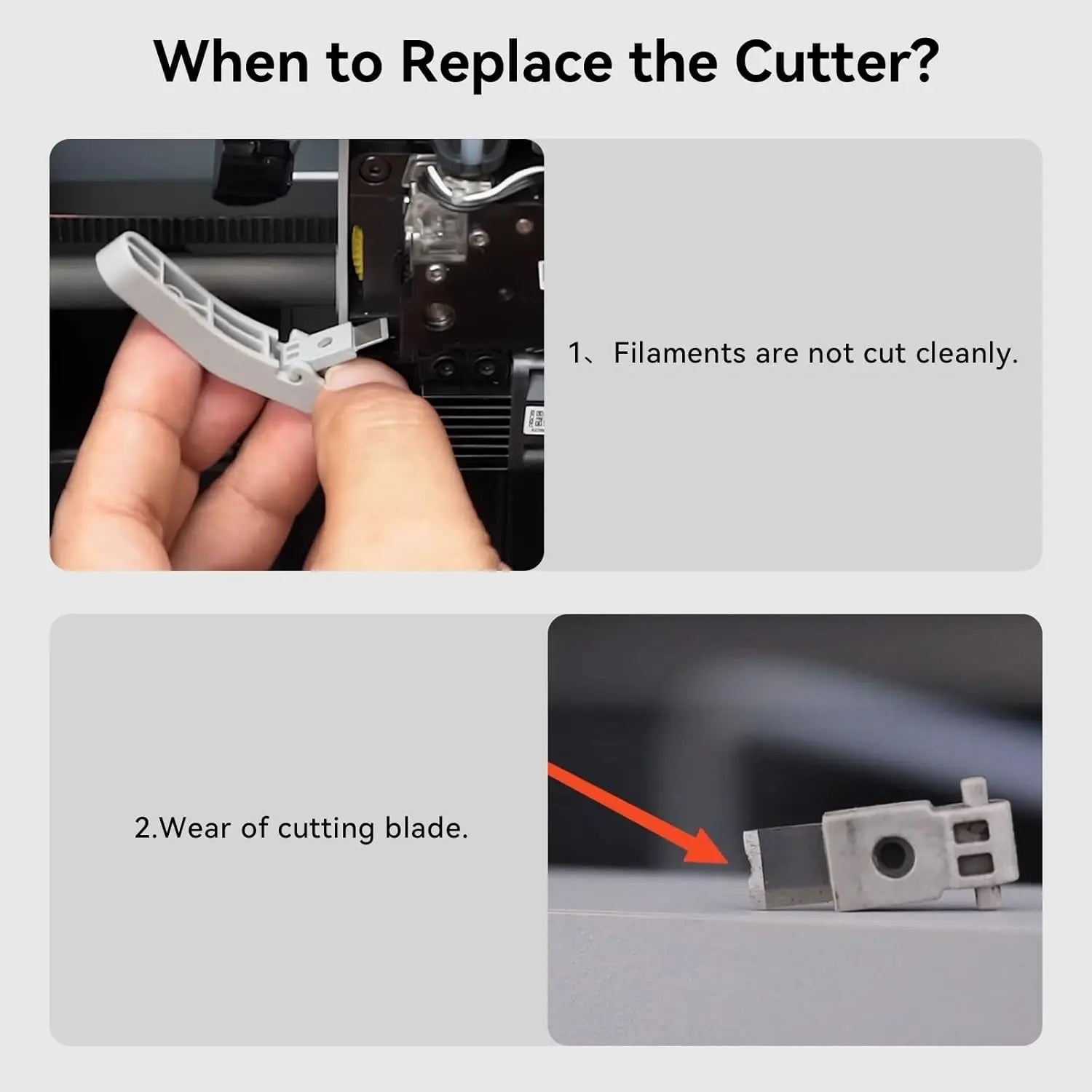

Häufige Probleme, die den Austausch von Verbrauchsmaterialmessern erfordern, sind:

Verbrauchsmaterial wird nicht sauber geschnitten

Verschleiß der Schneidklinge

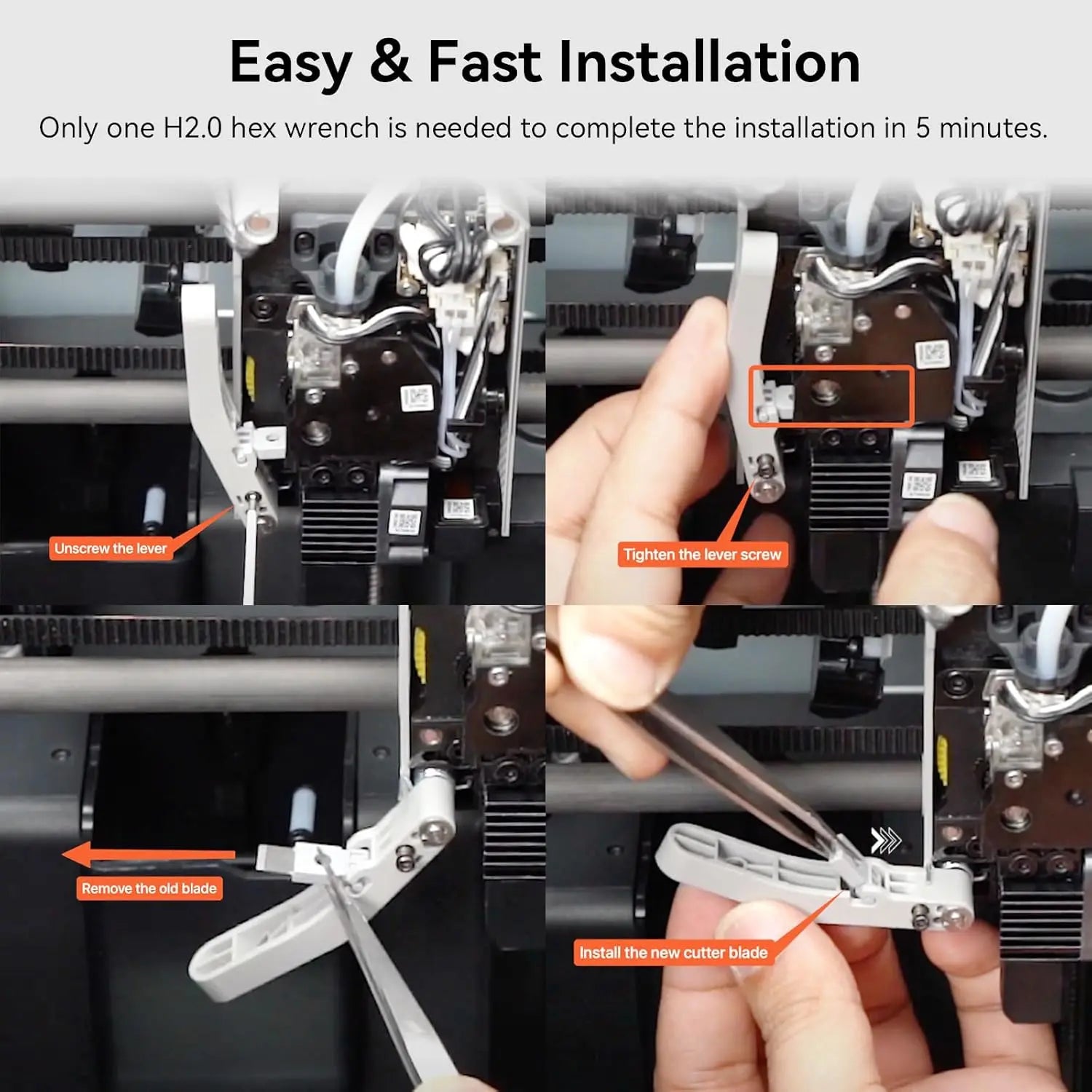

Bedienungsanleitung - Demontage

1. Entfernen Sie die vordere Abdeckung des Werkzeugkopfes.

Fassen Sie den unteren Teil der vorderen Abdeckung und ziehen Sie ihn vorsichtig nach vorne, um die Schnalle zu lösen, die die vordere Abdeckung in Position hält, und so die vordere Abdeckung leicht zu entfernen.

2. Lösen Sie den Griff des Schneidemessers

Halten Sie den Cuttergriff gedrückt, während Sie eine Schraube mit einem Schraubendreher entfernen. Sobald die Schraube vollständig entfernt ist, lösen Sie vorsichtig den Cuttergriff.

3. Entfernen Sie die Schneidklinge

Schieben Sie die Klinge, wie in der Abbildung gezeigt, vorsichtig nach unten rechts und entfernen Sie die Klinge dann nach oben rechts.

Bedienungsanleitung - Installation

1. Installieren Sie die Schneidklinge

Das Installieren eines neuen Cutters ist sehr einfach. Richten Sie den Cutter einfach an dem Installationsschlitz aus und setzen Sie ihn ein. Drücken Sie dann vorsichtig in die unten gezeigte Richtung, um die Schneidklinge zu befestigen.

2. Position des Cuttergriffs fixieren

Nach der Installation der Klinge in der festen Position am Cuttergriff stellen Sie sicher, dass die Klinge mit dem Loch des Extruders ausgerichtet ist.

Bevor Sie die Schrauben wieder befestigen, halten Sie den Cuttergriff fest und halten Sie seine Position. Achten Sie beim Anziehen der Schrauben darauf, nicht zu viel Kraft aufzuwenden, um das Ausreißen der Gewinde zu vermeiden.

3. Installieren Sie die vordere Abdeckung des Werkzeugkopfes.

Richten Sie die obere Schnalle der vorderen Abdeckung des Werkzeugkopfes aus und drücken Sie vorsichtig auf ihren unteren Teil. Nach ordnungsgemäßer Installation hören Sie ein klares Geräusch.

4. Überprüfung

Um die ordnungsgemäße Funktion zu gewährleisten, drücken Sie den Klingengriff mehrmals und stellen Sie sicher, dass er sich reibungslos bewegt, sodass der Griff in seine Ausgangsposition zurückkehren kann. Dies gewährleistet einen reibungslosen Betrieb während der Verwendung.
