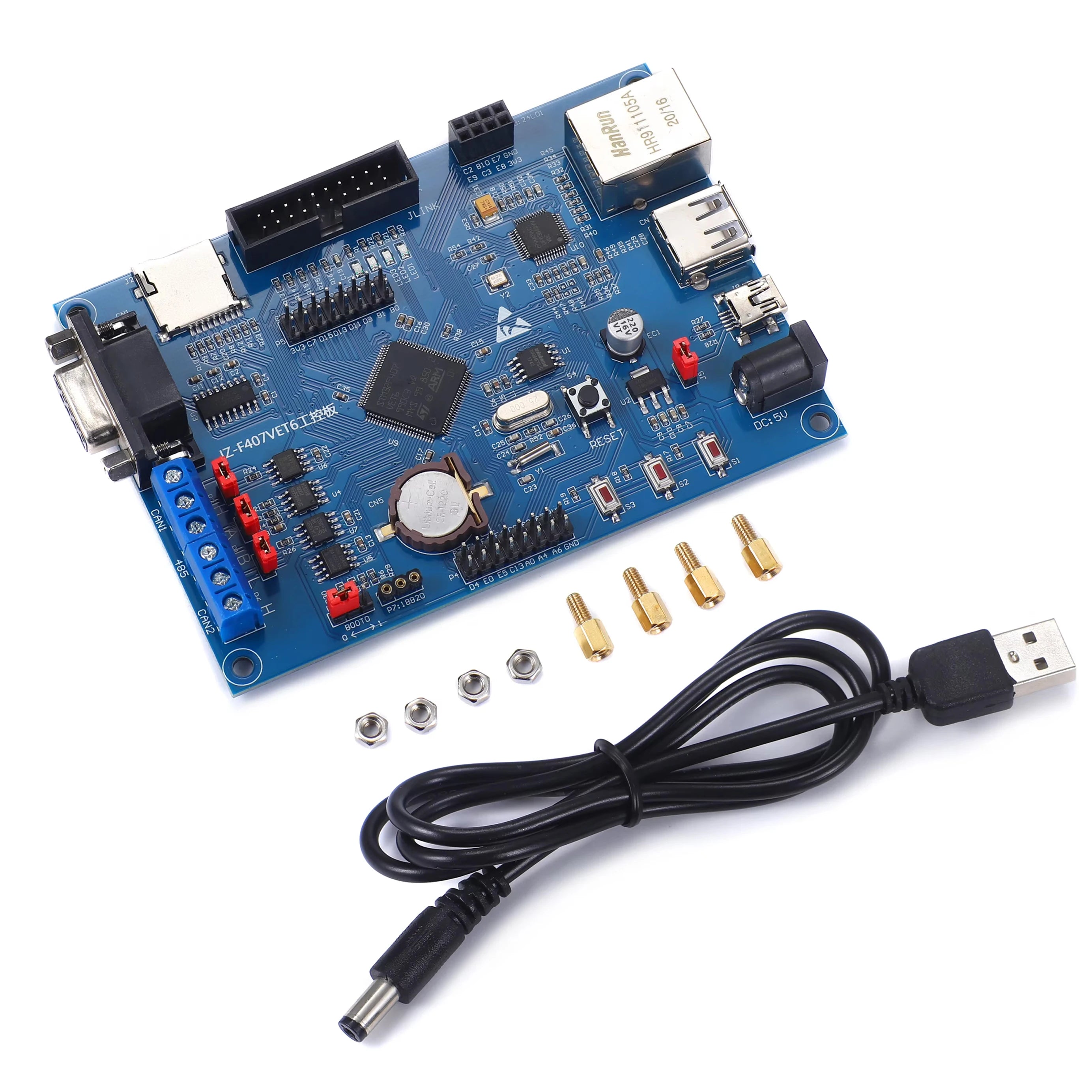

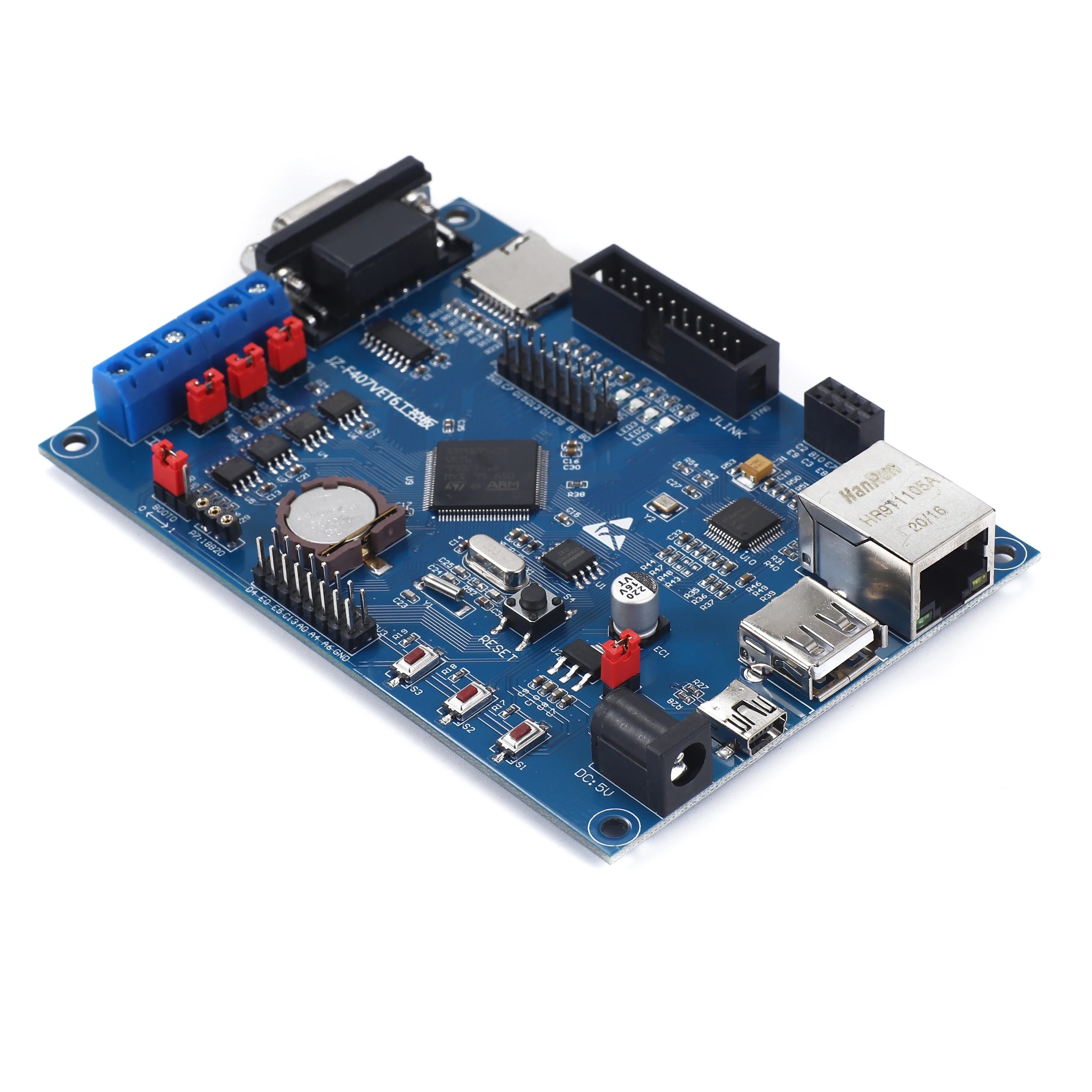

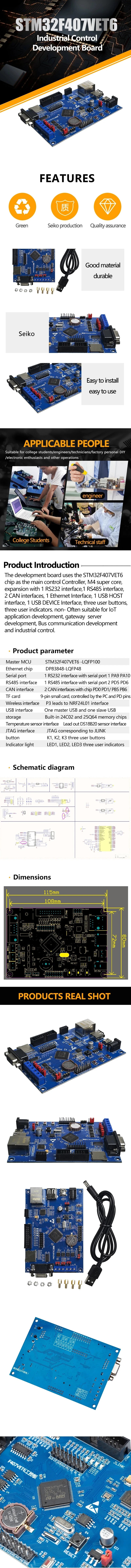

Dieses STM32F407VET6-Industriesteuerungs-Entwicklungsboard vereint gängige Automatisierungs- und Kommunikationsschnittstellen auf einer Plattform für Firmware-Lernzwecke, Protokollbewertung und Controller-Prototypen. Das Board basiert auf dem 32-Bit Arm Cortex-M4 STM32F407VE und bietet Ethernet, RS232, RS485 und zwei CAN-Kanäle neben universellen E/A-Schnittstellen.
Prozessor und Speicher

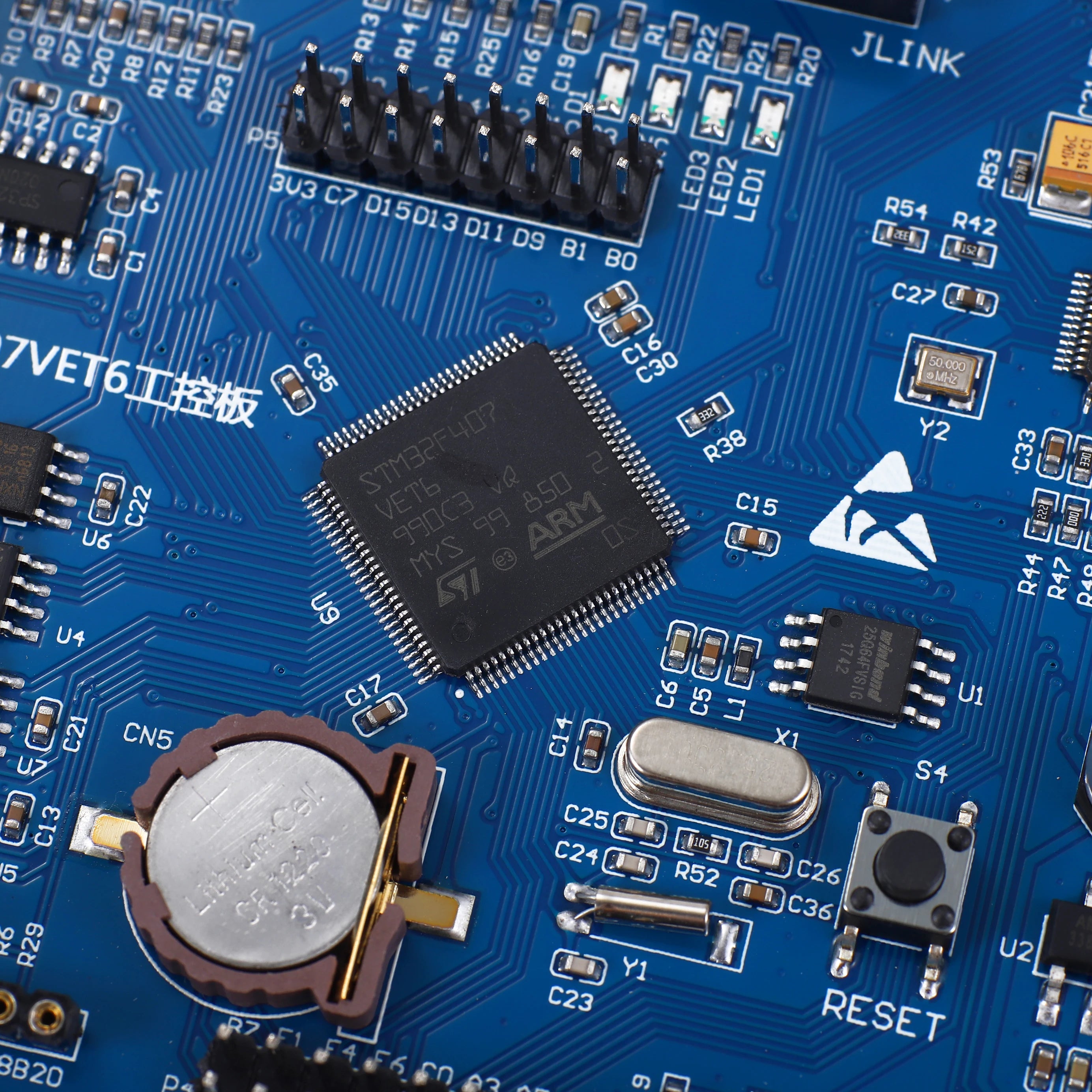

- STM32F407VET6 Mikrocontroller mit Arm Cortex-M4 Kern und Gleitkommaunterstützung.
- Maximale Kernfrequenz bis zu 168 MHz.
- 512 KB eingebetteter Flash und bis zu 192 KB SRAM.
- 25 MHz Hochfrequenzquarz und 32,768 kHz RTC-Quarz.
- RTC-Backup-Batteriehalter für Zeiterfassungsanwendungen.
Industrielle Schnittstellen
- 10/100 Ethernet-Schnittstelle mit Onboard-PHY und RJ45-Anschluss.
- Serielle RS232-Schnittstelle über den DB9-Anschluss.
- RS485-Schnittstelle, geeignet für die Modbus-Entwicklung.

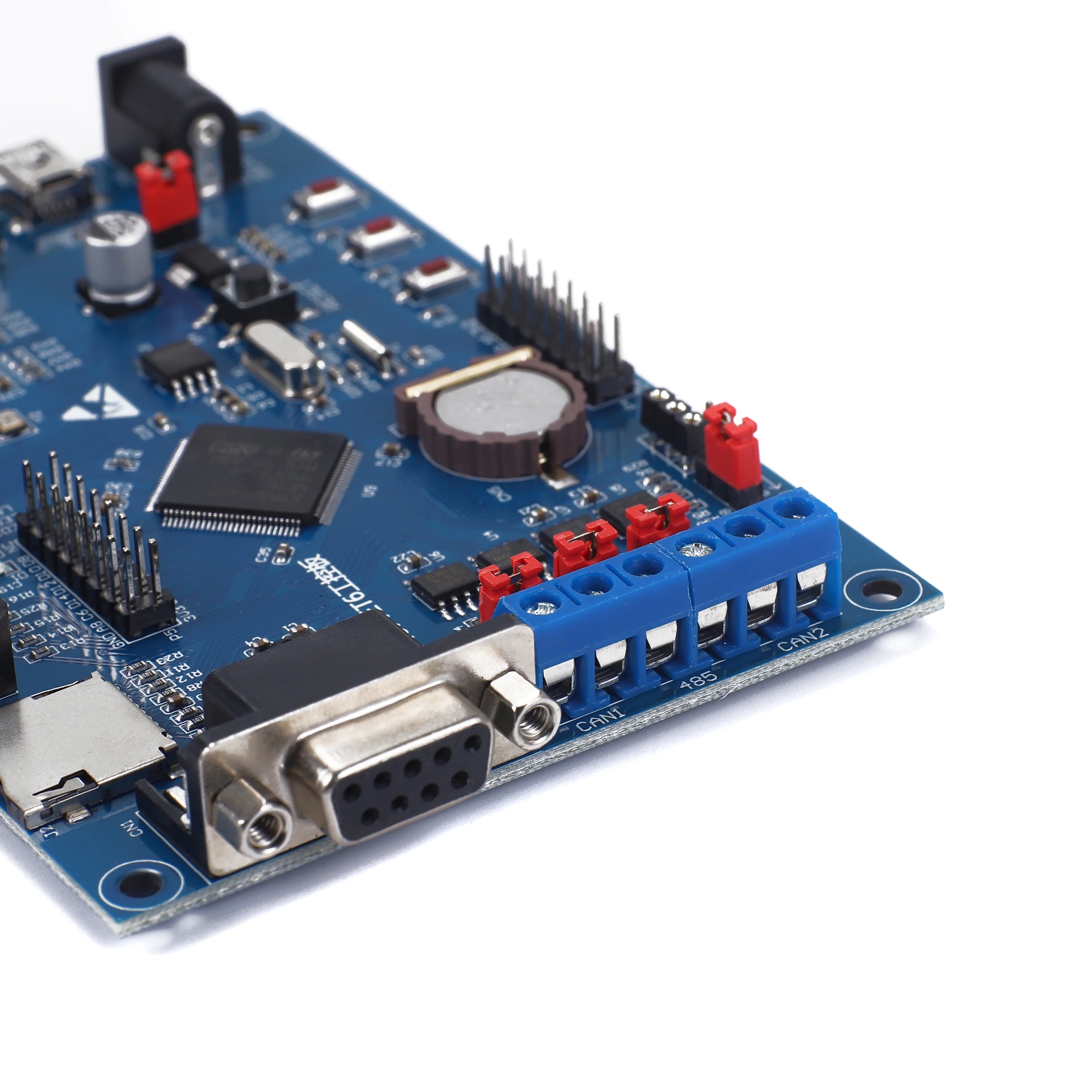

- Zwei CAN-Kanäle mit Onboard-CAN-Transceivern und Schraubklemmen.
- USB-Host- und USB-Geräteanschlüsse.
- MicroSD-Karten-Schnittstelle für Protokollierung und lokalen Speicher.
Entwicklung und Nutzung
Typische Anwendungen umfassen Schulungen in industrieller Kommunikation, Gateway-Prototypen, Experimente mit verteilten E/A, CAN-Bus-Evaluierung, Modbus-Tests und Ethernet-verbundene eingebettete Steuerungen. Das Board kann mit STM32-Toolchains entwickelt werden und ist auch im Zephyr-Projekt als JZ-F407VET6-Board vertreten.
Hinweise zu Stromversorgung und Programmierung
- Verwenden Sie eine geregelte 5-V-Stromversorgung über die vorgesehene Hohlbuchse oder den USB-Stromeingang.
- Überschreiten Sie nicht die Spannungsbegrenzungen, die neben den E/A-Headern aufgedruckt sind.

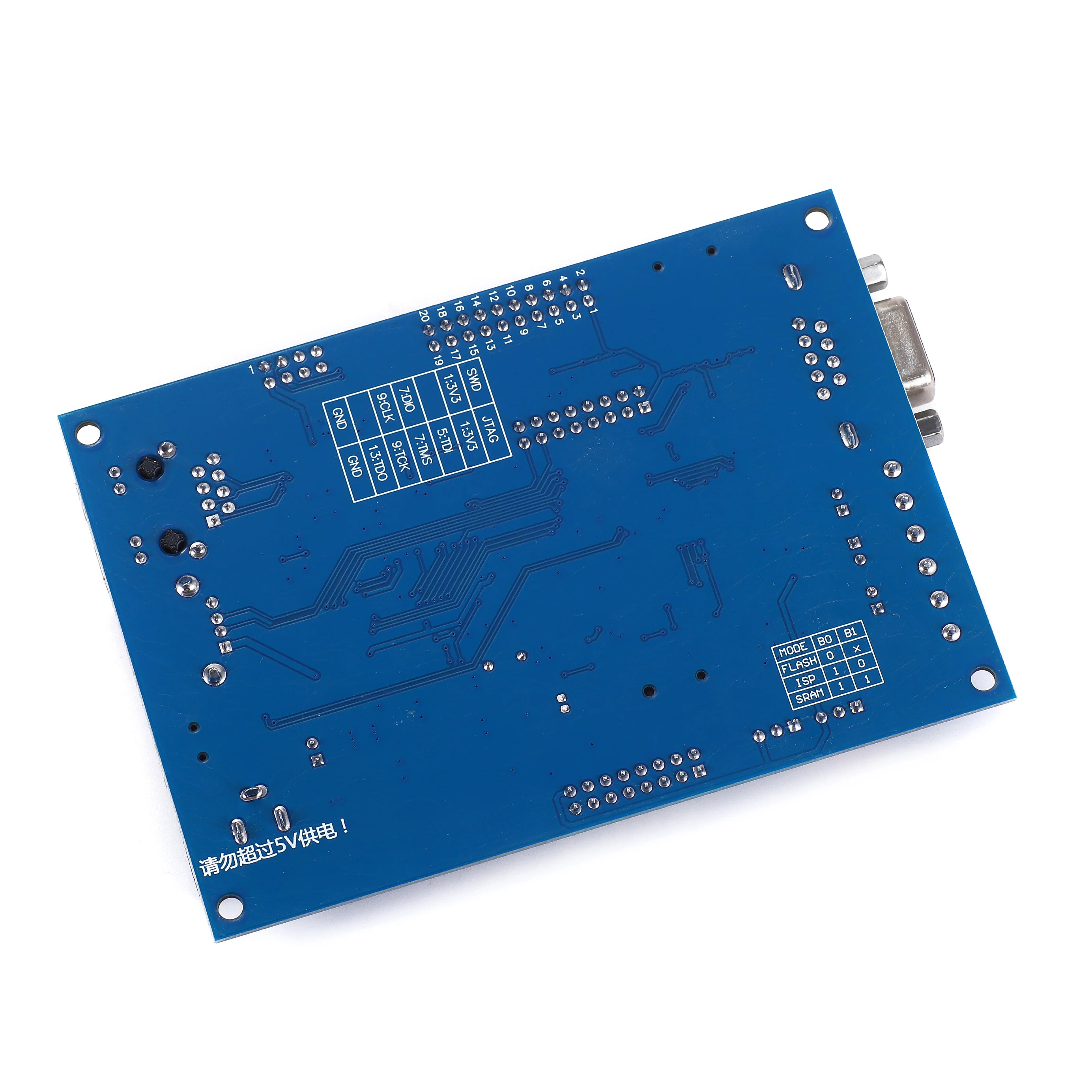

- Überprüfen Sie die Jumper-Positionen, bevor Sie den Boot-, Programmier- oder Kommunikationsmodus auswählen.
- Verwenden Sie SWD oder JTAG mit einem kompatiblen Programmier-/Debugger für die Firmware-Entwicklung.
- Fügen Sie eine für das angeschlossene RS485- oder CAN-Netzwerk geeignete Terminierung und Schutz hinzu.
Auswahlhinweise
Dies ist eine unbenannte Entwicklungsplattform, die um ein echtes STM32F407VET6-Gerätelayout herum aufgebaut ist; es ist kein STMicroelectronics-Evaluierungsboard. Schnittstellenbeispiele und Firmware müssen dem Board-Schaltplan und der Pinbelegung entsprechen und nicht denen eines anderen STM32F407-Kits.
