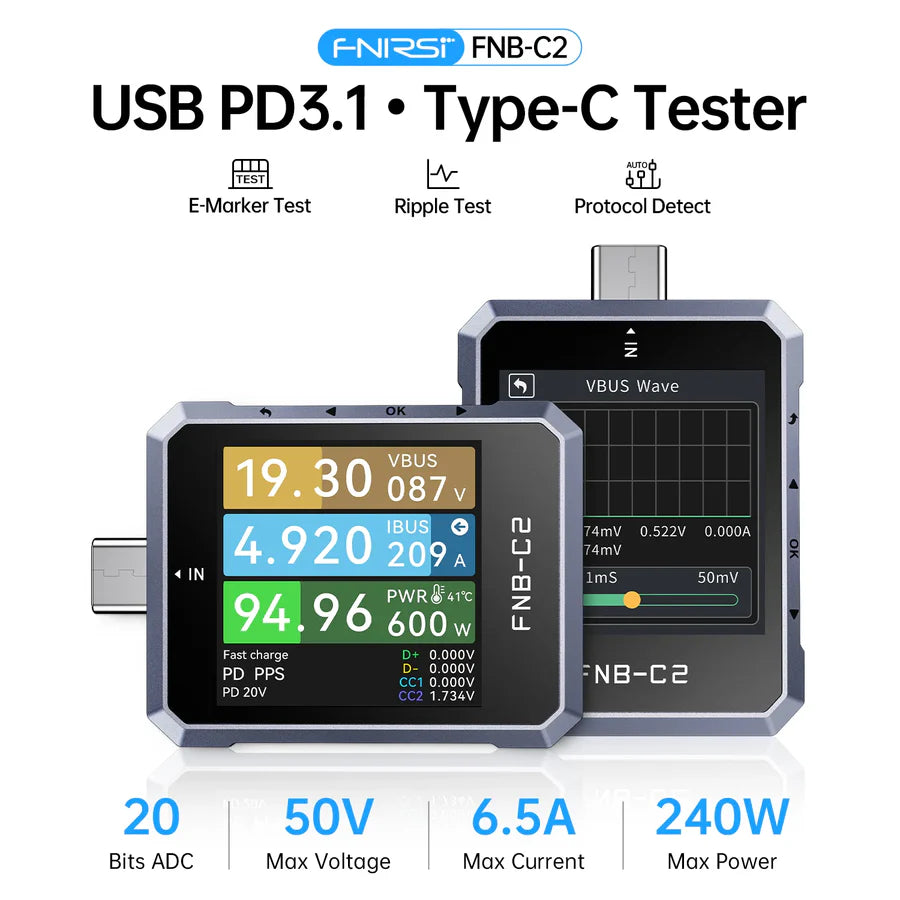

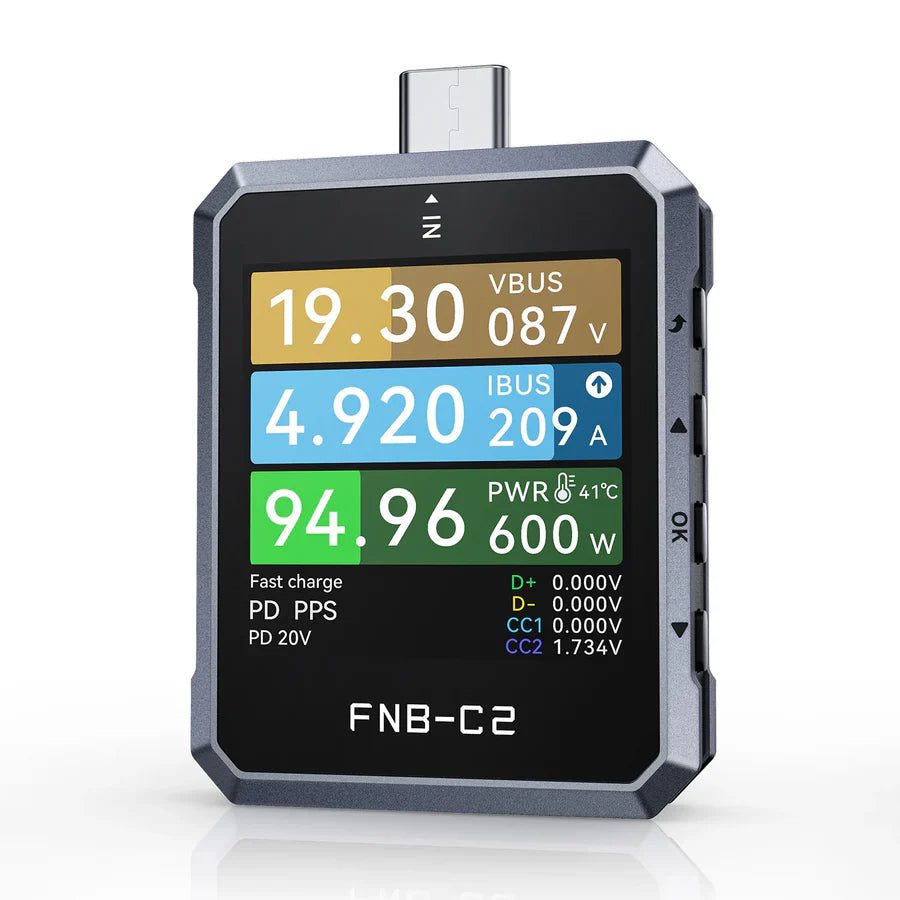

FNIRSI FNB-C2 USB PD 3.1 Typ-C Schnelllade-Tester-Messgerät

Funktionen

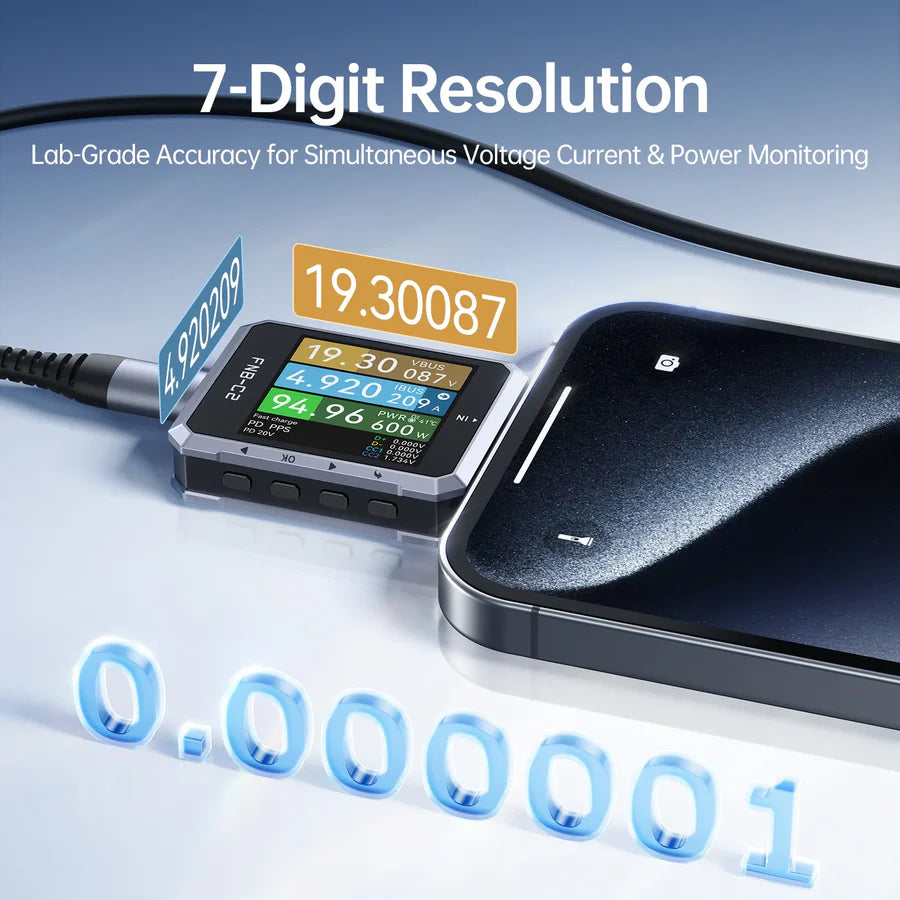

• 20-Bit hochpräzise ADC-Messung: Verwendet einen externen 20-Bit hochpräzisen ADC-Chip, der eine 7-stellige Anzeige für Spannung, Strom und Leistung mit einer Auflösung von 0,000001 V/A/W und Laborgenauigkeit unterstützt.
• Breiter Messbereich: Ermöglicht die Überwachung von 4~50V Spannung, 0~6,5A Strom und 0~240W Leistung, kompatibel mit 100W/140W/240W Hochleistungsladeszenarien.

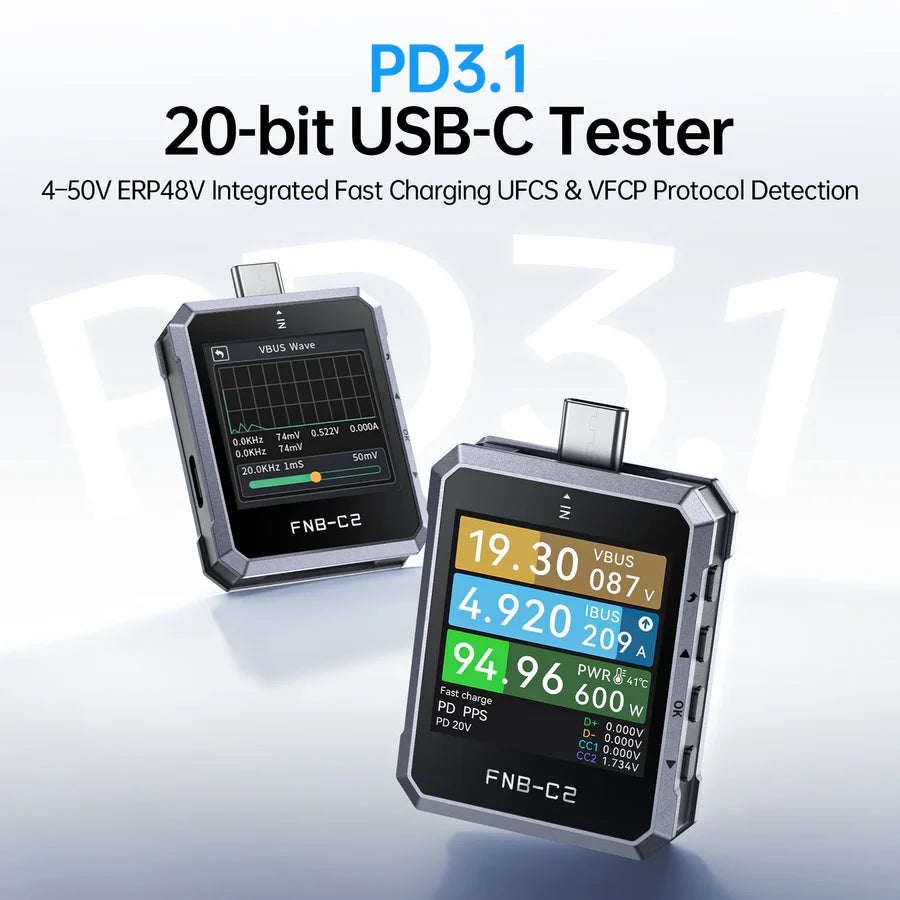

• PD3.1 und Multi-Protokoll-Kompatibilität: Unterstützt vollständig das PD3.1 EPR-Protokoll mit externem physikalischem Chip für die PD-Kommunikation, wodurch eine stabile und sichere Interaktion mit dem Schnellladeprotokoll realisiert wird.

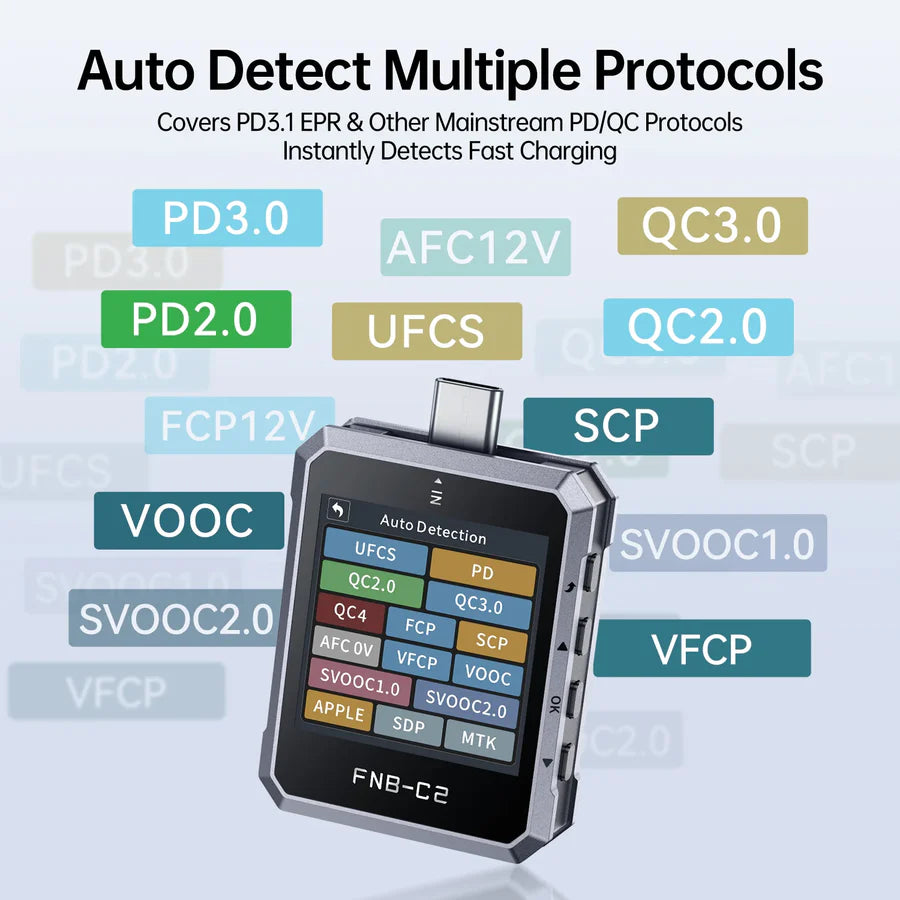

• Umfassende Erkennung von Schnellladeprotokollen: Erkennt und aktiviert automatisch gängige Protokolle wie UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC und VIVO VFCP.

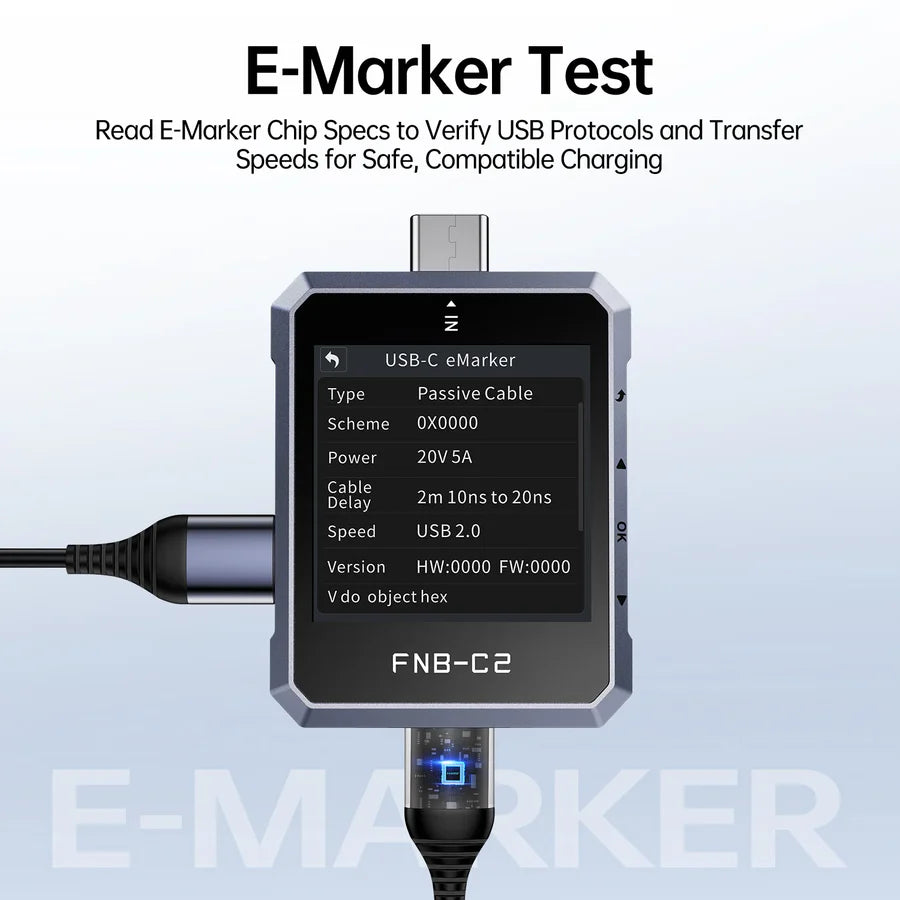

• USB-C E-Marker Chip Identifikation: Liest detaillierte Informationen von 3A/5A/50V/EPR/TBT3/TBT4 Kabeln wie Typ, Leistung, Länge, Übertragungsgeschwindigkeit und Version.

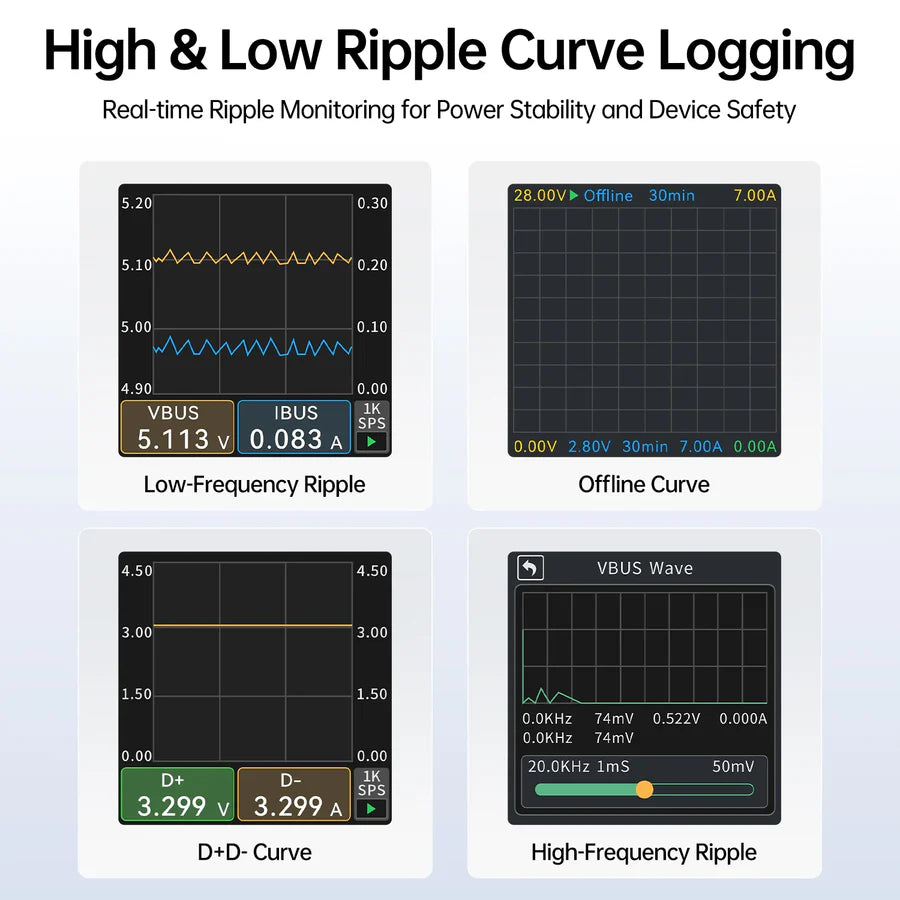

• Zweimodus-Welligkeits- und Wellenformtest: Unterstützt langsame Wellenformzeichnung (2sps~1Ksps) für Spannung/Strom/D+/D- und Hochgeschwindigkeits-Welligkeitstests (20Ksps~2Msps) für AC-gekoppelte Spannung.
• Echtzeit-VBUS-Wellenformüberwachung: Zeigt die USB-Power-Bus-Spannungswellenform mit einstellbarer Frequenz von 20,0 kHz bis 2,0 MHz zur intuitiven Beurteilung der Leistungsstabilität an.
• PD-Protokollüberwachung und Paketaufzeichnung: Erfasst Echtzeit-PD-Protokollverhandlungsdaten zwischen Lade- und versorgten Geräten, um Kompatibilitätsprobleme beim Laden zu beheben.
• QC-zu-PD-Protokollkonvertierung: Ermöglicht die Anpassung zwischen QC-only-Geräten und PD-dominanten Ladegeräten, um die Schnellladekompatibilität über verschiedene Protokolle hinweg zu verbessern.

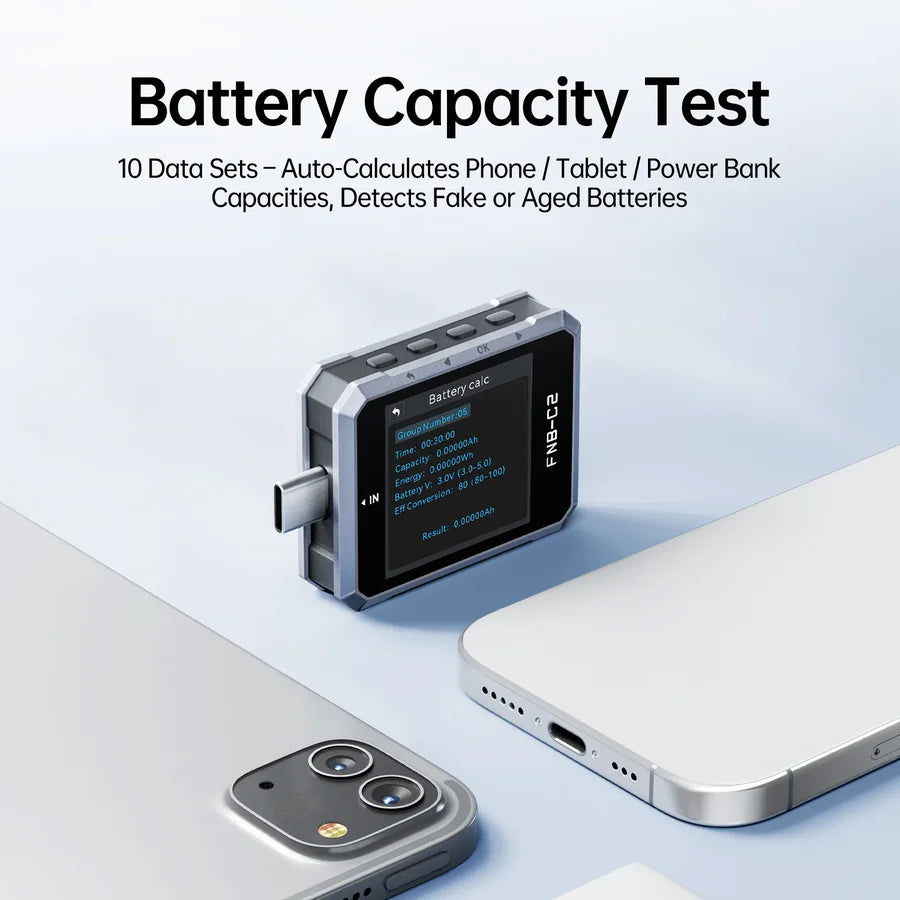

• Multi-Gruppen-Energie- und Kapazitätsstatistik: Bietet 10 umschaltbare Sätze für Kapazität, Elektrizität und Zeitstatistiken, unterstützt die automatische Berechnung der Batteriekapazität und der Umwandlungseffizienz.
• Langzeitkurvenaufzeichnungsfunktion: Ermöglicht eine 9-stündige kontinuierliche Aufzeichnung von Spannungs- und Stromkurven mit anpassbarem Datenspeicherintervall von 1~120 Sekunden und einstellbaren Start-/Endregeln.

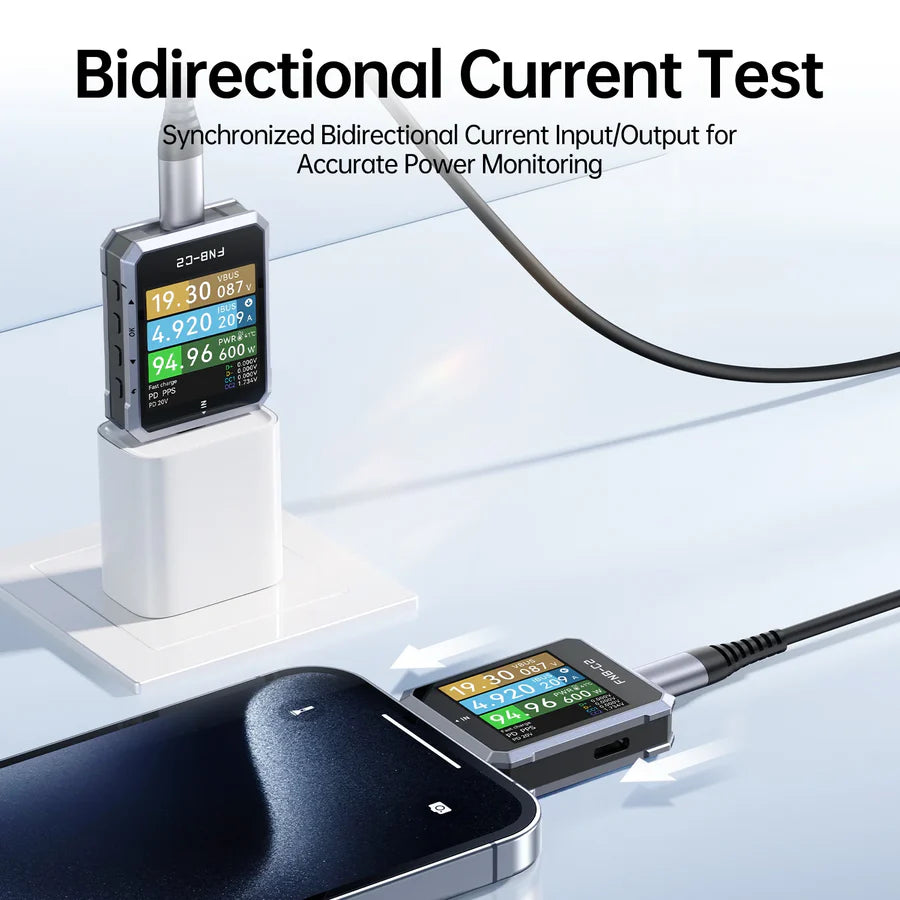

• Bidirektionales Strom USB-C Interface: Ausgestattet mit standardmäßigen USB-C 24-PIN-Stecker- und -Buchsenanschlüssen mit USB 4 Gen3-Funktionen, die bidirektionalen Strom und umkehrbaren Anschluss unterstützen.
• Onboard-Temperatur-Echtzeitüberwachung: Mit einer Auflösung von 1℃ überwacht es die Arbeitstemperatur des Geräts in Echtzeit, um Risiken bei hohen Temperaturen während des Hochleistungsbetriebs zu vermeiden.

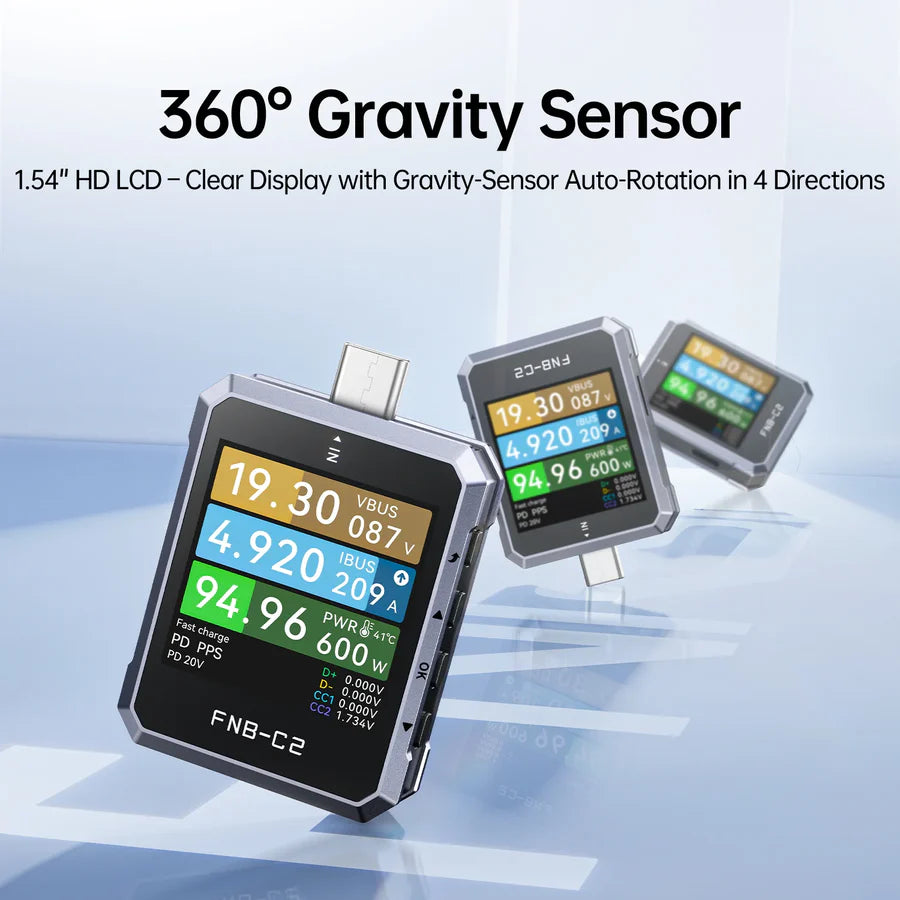

• HD-Display mit Schwerkraftsensor-Rotation: Verfügt über einen 1,54-Zoll-TFT-LCD-Bildschirm mit 240×240 Pixeln und einen integrierten Schwerkraftsensor, der eine 4-direktionale automatische Bildschirmrotation für alle Schnittstellen unterstützt.

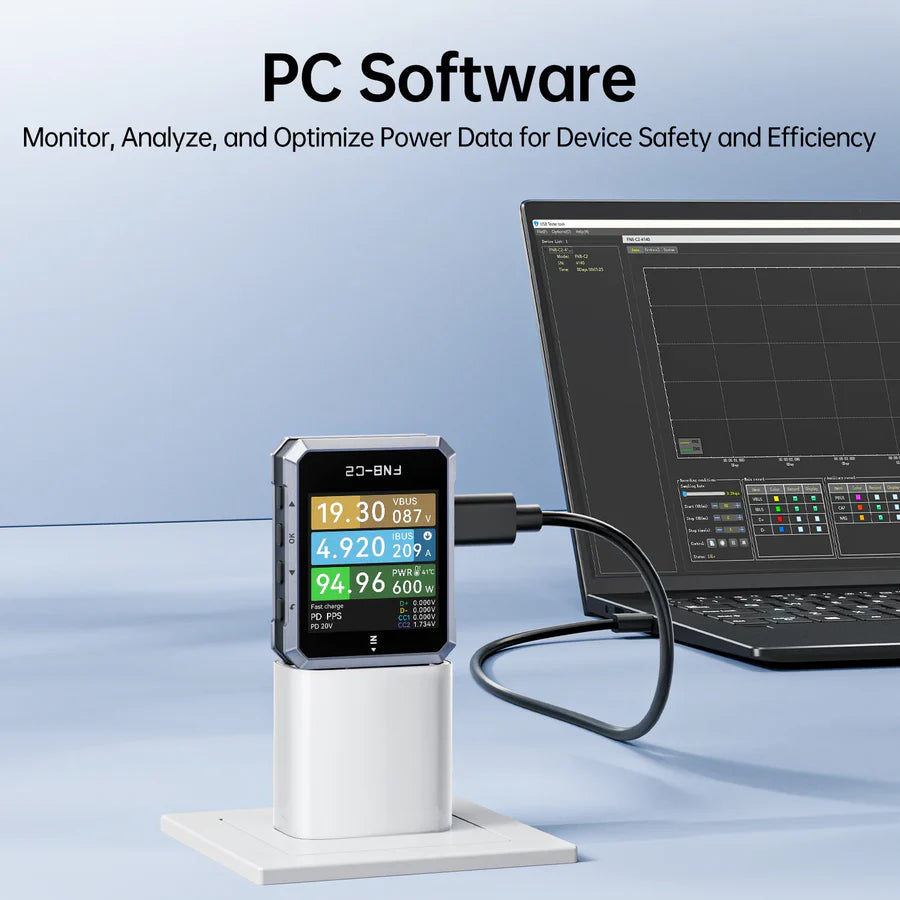

• Treiberlose PC-Verbindung und Upgrade: Der HID-PC-Port ist mit Windows/Mac OS ohne Treiber kompatibel und unterstützt Funktionserweiterungen und ein Firmware-Upgrade mit einem Klick über USB-Datenträgererkennung.
• USB-C Kabel-Simulationstest: Simuliert verschiedene Kabelkonfigurationen wie OHNE E-Marker (60W), 20V5A (100W) und 50V5A (240W, EPR), um die Ladeleistung unter verschiedenen Bedingungen zu testen.
• Anpassbare Gerätesystemeinstellungen: Unterstützt die Anpassung von Bildschirmhelligkeit, automatischer Dimmung, Themenfarbe und Sprache, mit einem Klick auf die Werkseinstellungen zurücksetzen.

Spezifikationen

✦ Genauigkeit: ±(a%(‰) des Messwerts + N Stellen)

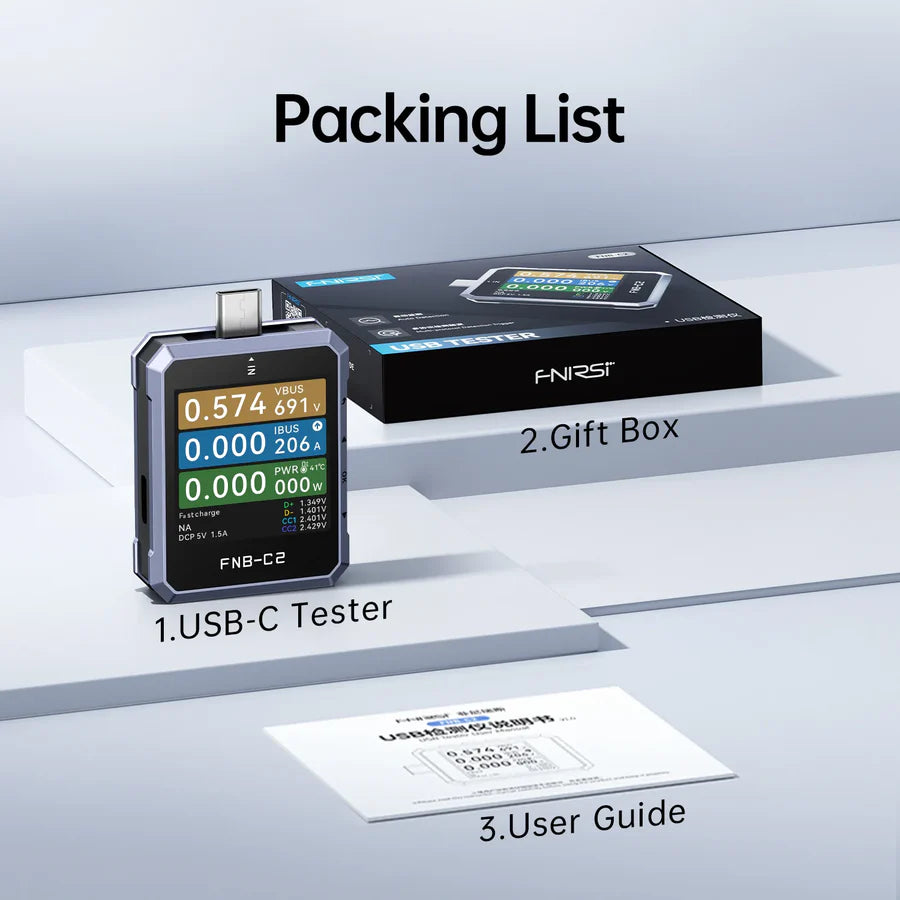

Paketliste:
