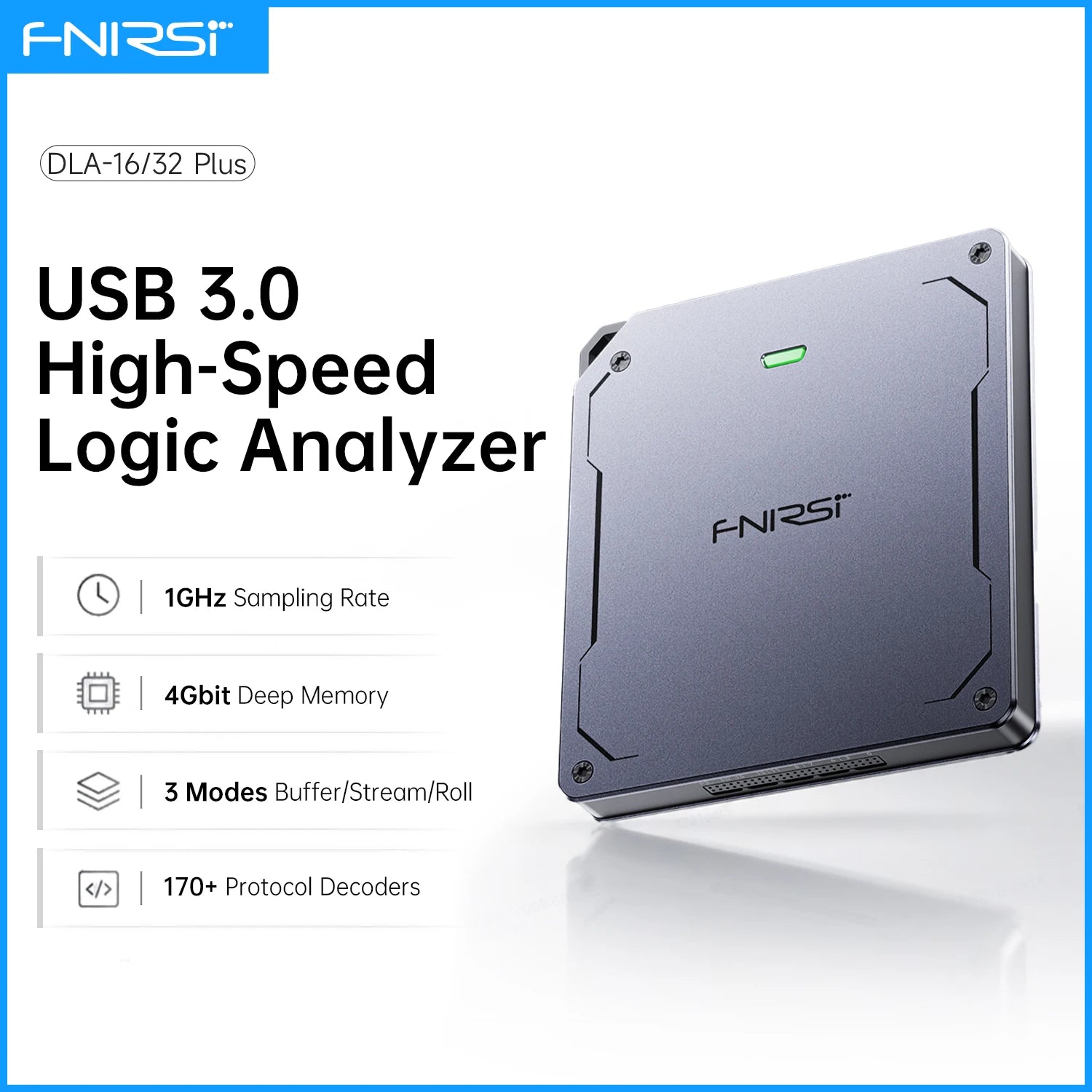

Die FNIRSI DLA-16 Plus / DLA-32 Plus USB-Logikanalysator ist für die Erfassung, Anzeige und Analyse digitaler Schaltungssignale konzipiert.
Mit bis zu 1 GHz Abtastrate, 16/32 Eingangskanäle, Über 120 Protokolldekodierung, großem Speicher und mehreren Erfassungsmodi hilft es Benutzern, Zeit- und Wellenformdaten zu analysieren, Schaltungsfehler zu diagnostizieren, digitale Designs zu überprüfen und die Debugging-Effizienz zu verbessern.
Es ist geeignet für MCU-Entwicklung, FPGA-Debugging, eingebettete Systeme, Tests digitaler Schaltkreise, Analyse von Kommunikationsprotokollen und Anwendungen in der Elektrotechnik.

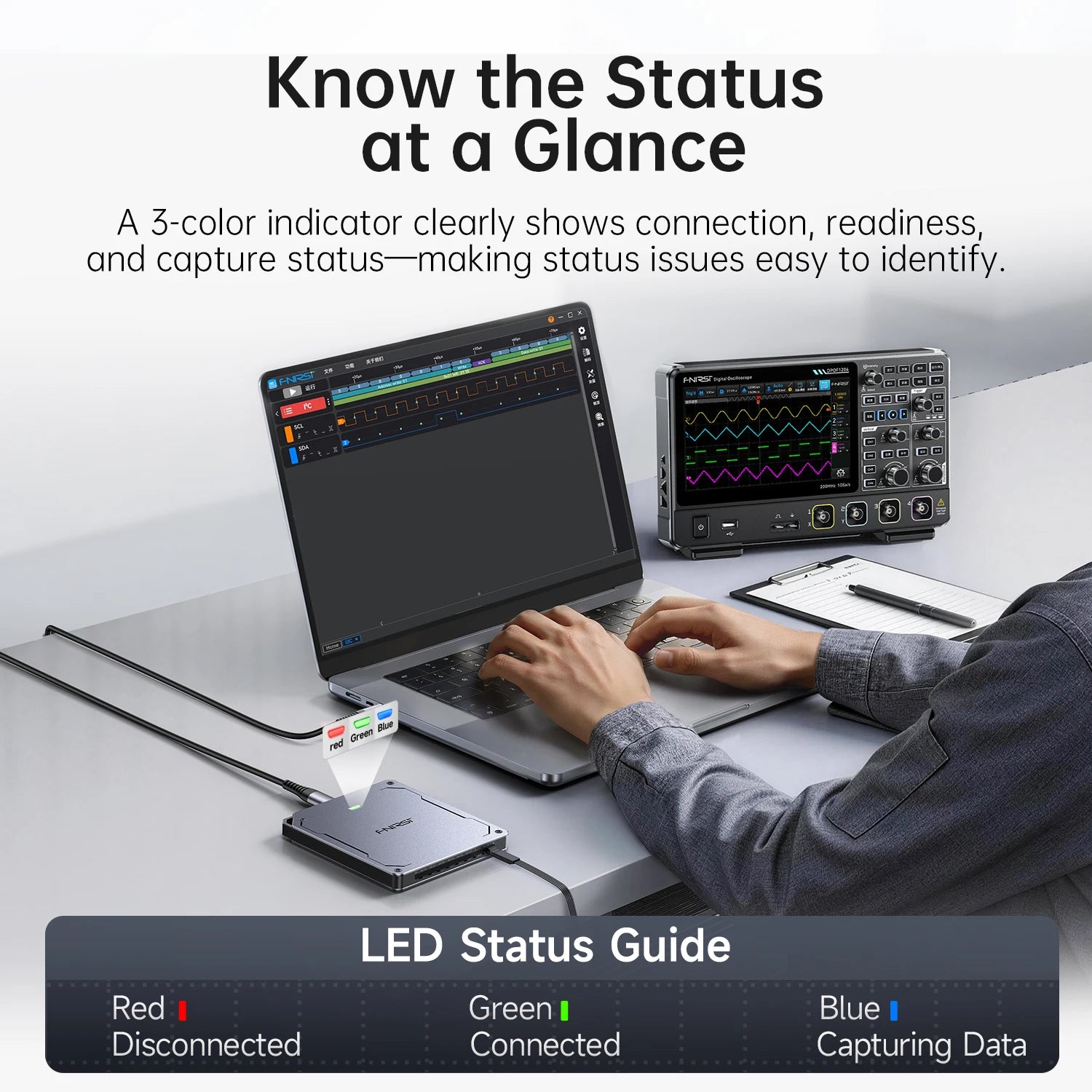

Höhepunkte

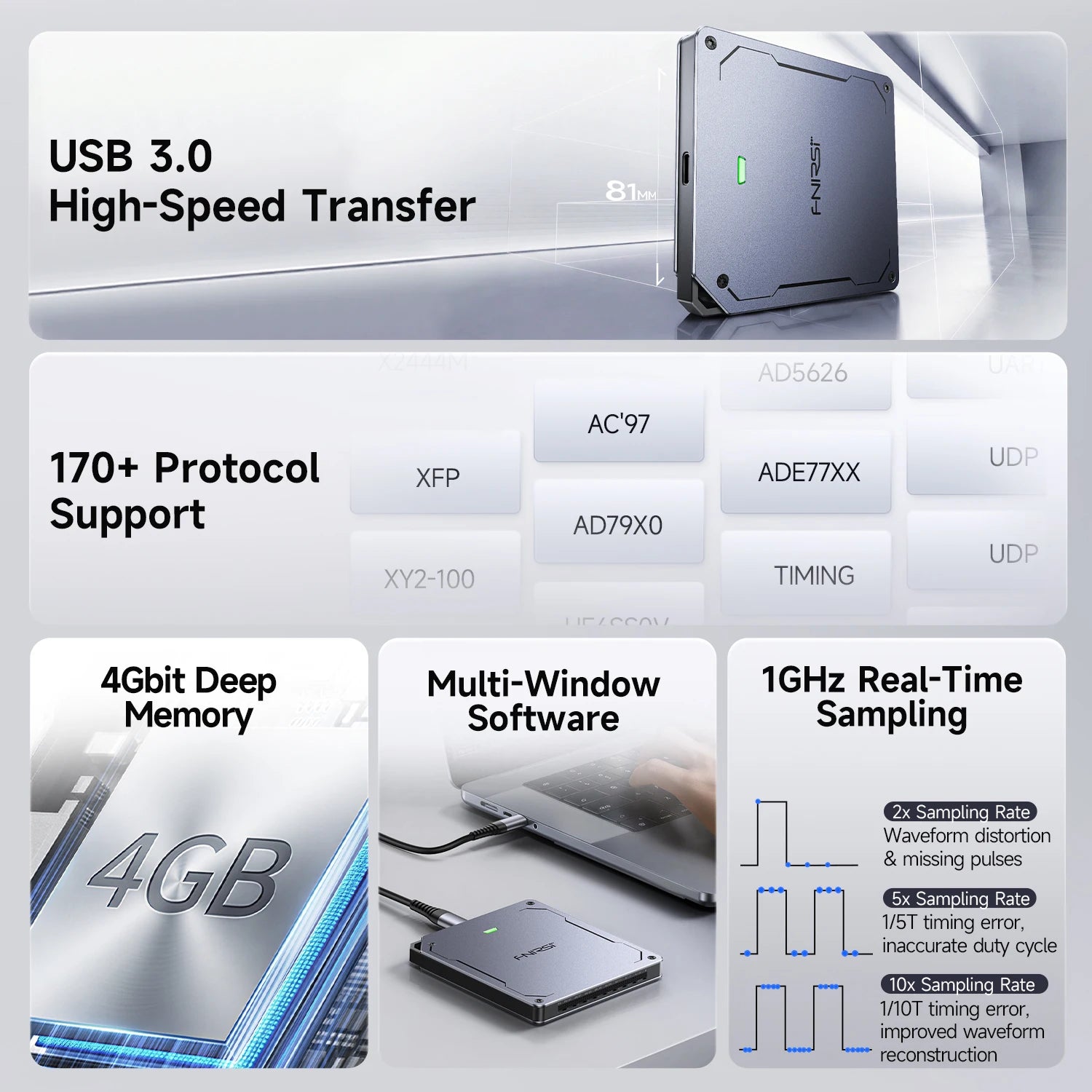

◉ Bis zu 32 Kanäle / 1 GHz Hochgeschwindigkeitsabtastung

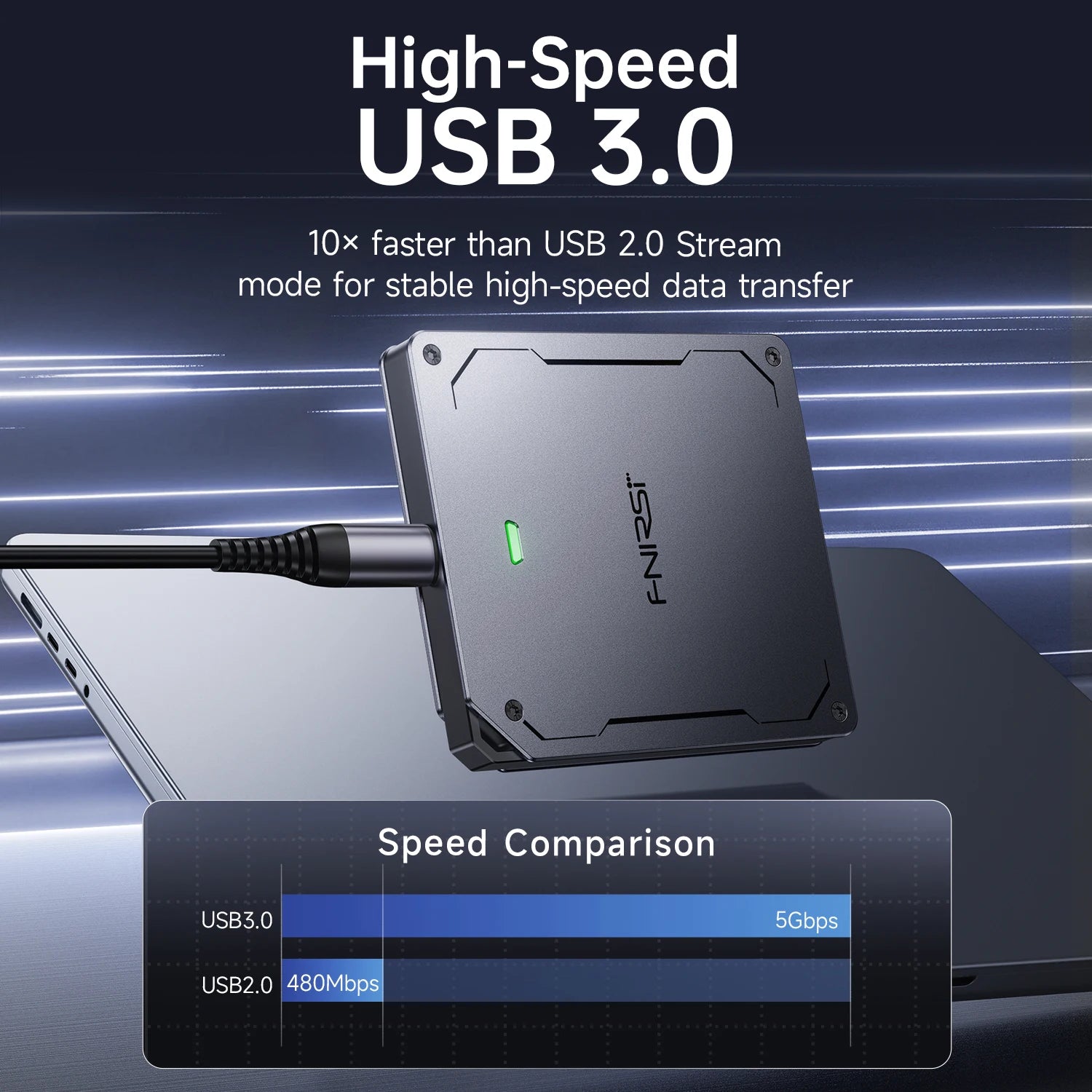

◉ USB 3.0 Hochgeschwindigkeits-Datenübertragung mit bis zu 5 Gbit/s
◉ 4-Gbit-Hardwarespeicher für Hochgeschwindigkeits-Puffererfassung
◉ Über 170 Protokolldecoder mit benutzerdefinierter Protokollunterstützung
◉ 4-Kanal-PWM-Ausgang, 3,3 V, 1 Hz–20 MHz
◉ Puffer-/Stream-/Roll-Modi für flexible Erfassung
◉ Erweiterte serielle und parallele Triggerfunktionen
◉ Produkttyp: USB-Logikanalysator
◉ Modell: DLA-16 Plus / DLA-32 Plus
◉ Kanäle: 16CH / 32CH

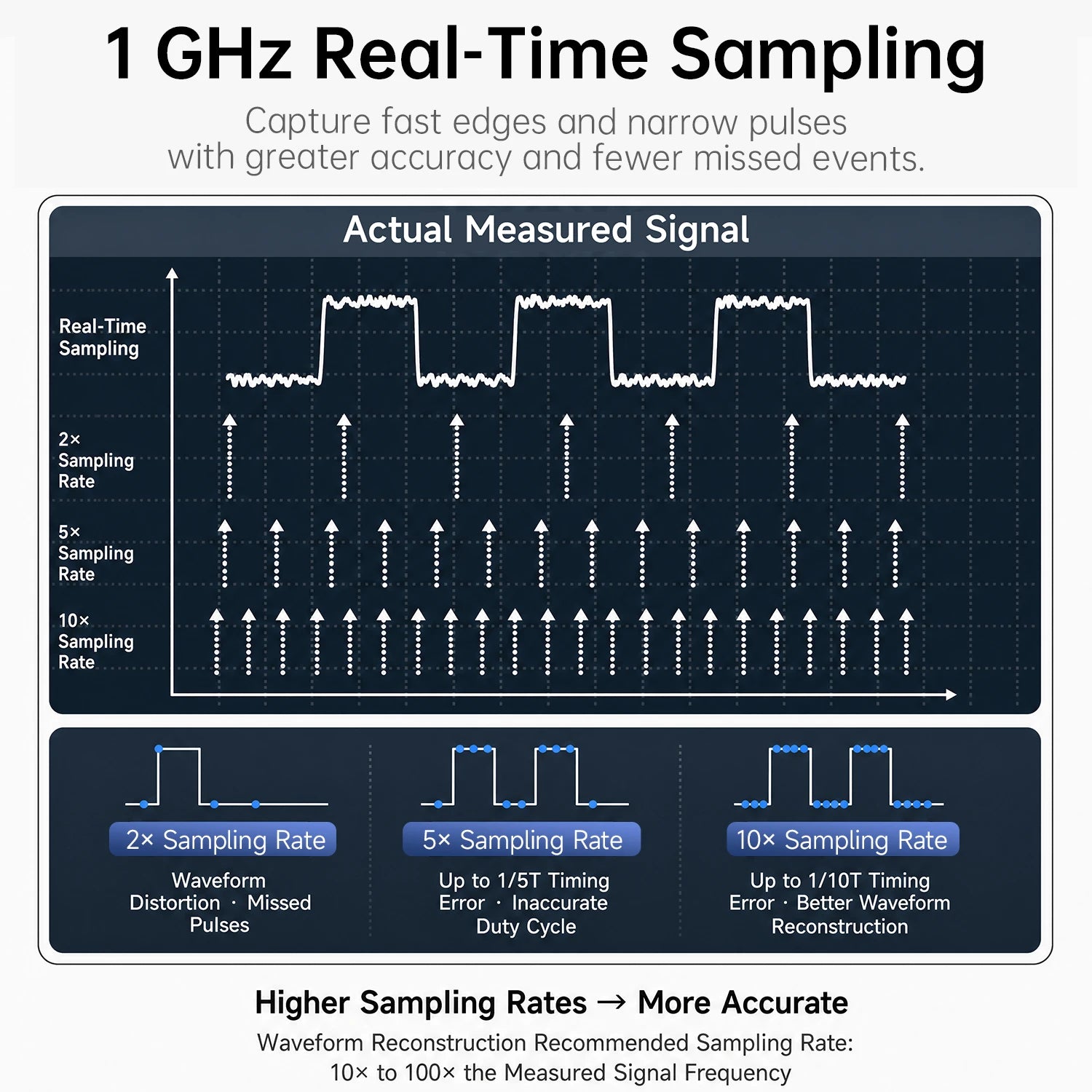

◉ Maximale Abtastrate: Bis zu 1 GHz
◉ Maximale Eingangsfrequenz: 200 MHz
◉ Min. erkennbare Impulsbreite: 2 ns
◉ Hardware-Speichertiefe: 4 GB
◉ Maximale Abtasttiefe: Bis zu 4 Gbit

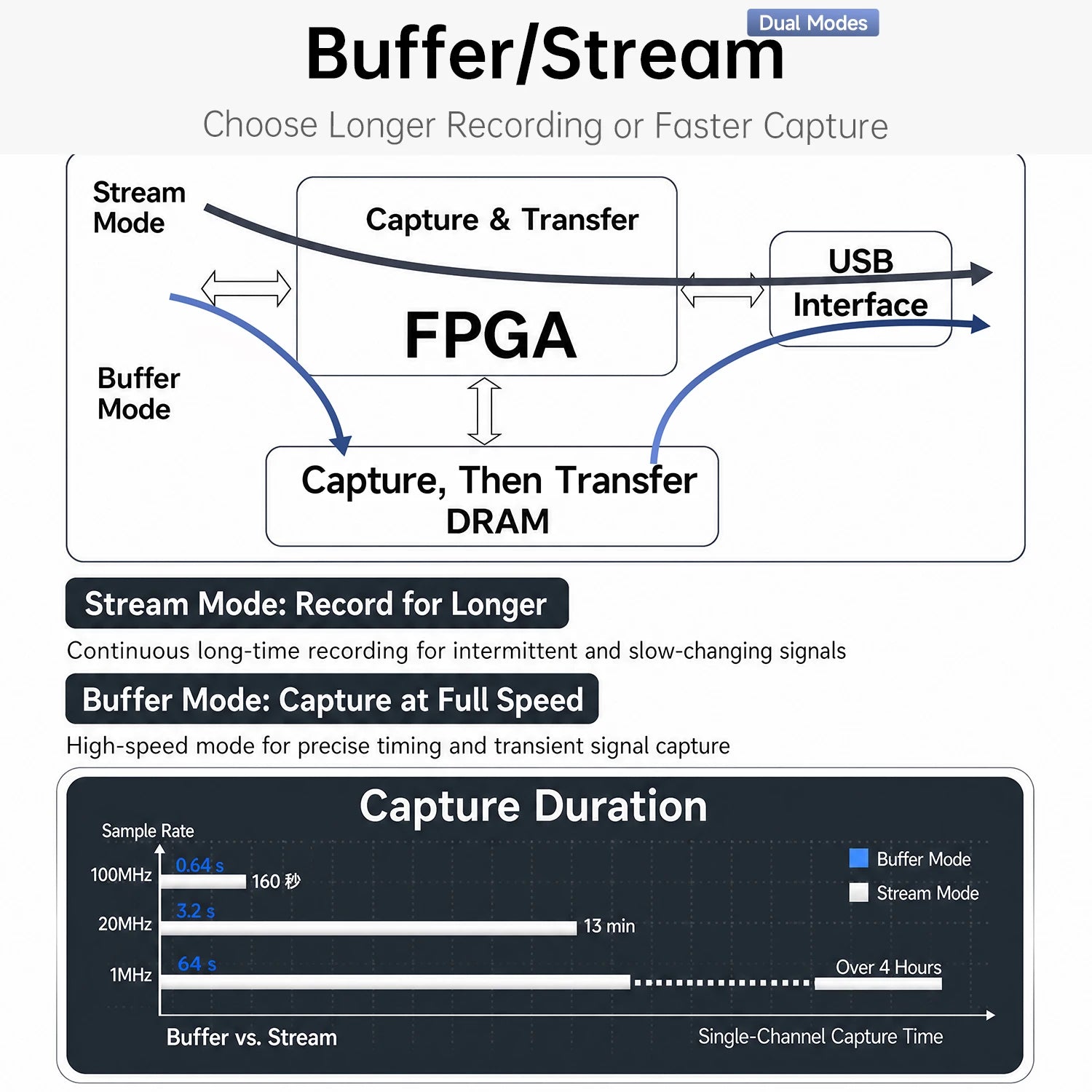

◉ Erfassungsmodi: Puffer / Stream / Roll
◉ Erfassungsauflösung: ±1 Abtastperiode
◉ Protokollunterstützung: Über 120 Protokolle, benutzerdefinierte Protokolle werden unterstützt
◉ Triggertypen: Steigende Flanke / Fallende Flanke / Hoher Pegel / Niedriger Pegel / Beliebige Flanke
◉ Eingangsspannung: -40 V bis +40 V
◉ Eingangsimpedanz: 250 KΩ / 15 pF
◉ Schwellenspannungsbereich: -5 V bis +5 V, einstellbar in 0,1-V-Schritten
◉ Wellenformausgang: 3,3 V, 1 Hz–20 MHz, 4-Kanal-PWM
◉ Kanalschnittstelle: 1,27 mm abgeschirmter Kabelanschluss
◉ PC-Anschluss: USB Type-C, USB 3.0-Anschluss empfohlen
◉ Versorgungsspannung: 5V ±0,2V
◉ Versorgungsstrom: 460 mA max. bei 5 V
◉ Abmessungen: Ca. 90 × 81 × 11,5 mm
◉ Betriebstemperatur: 0–70 °C

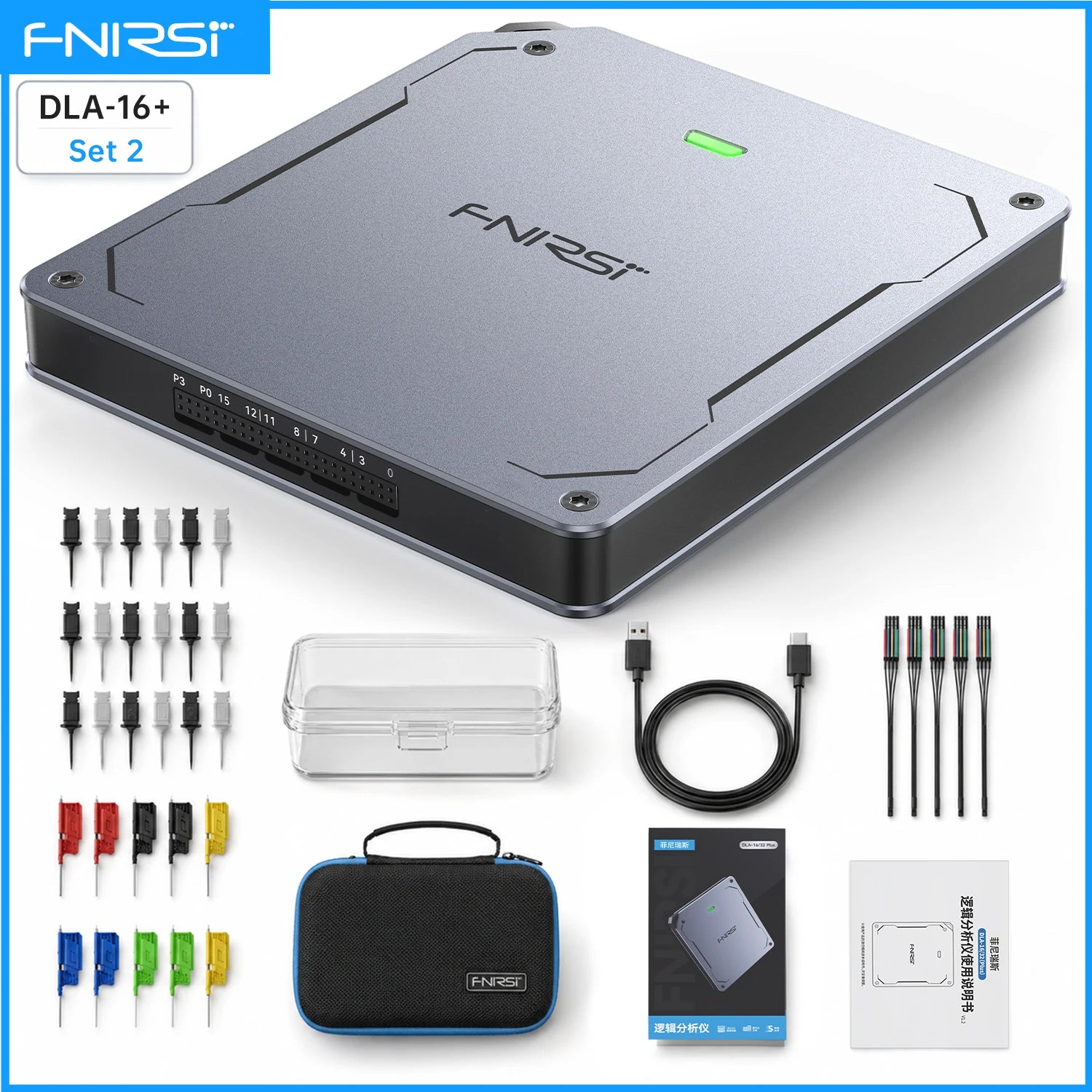

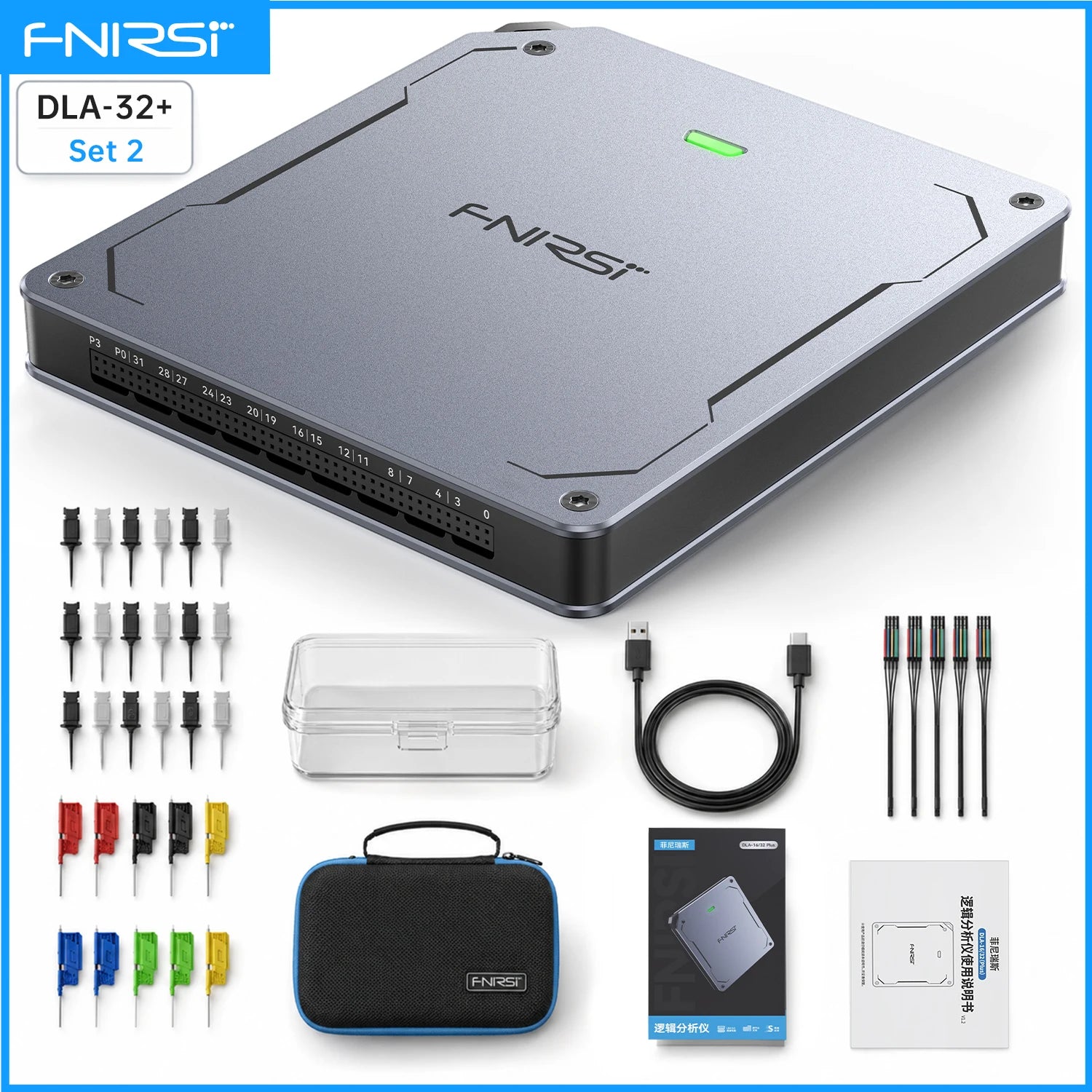

DLA-16 Plus / DLA-32 Plus Paketliste
