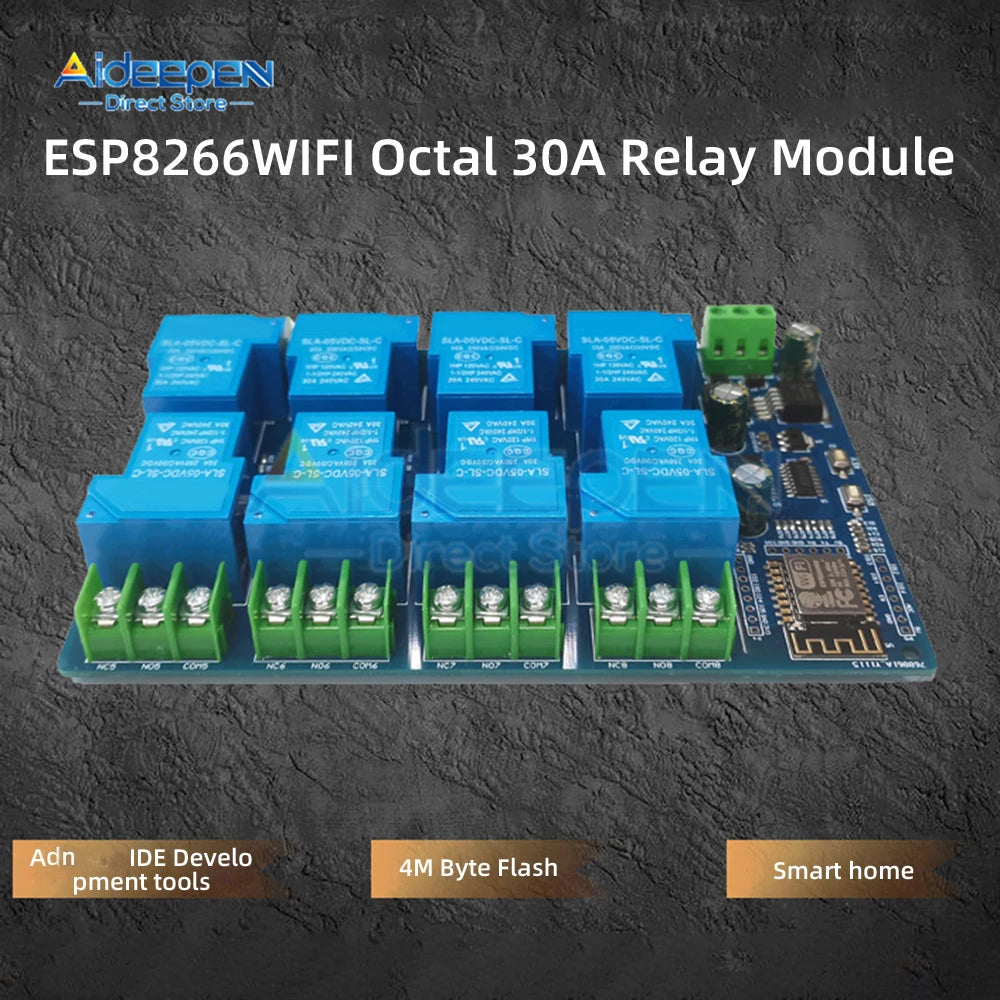

Dieses ESP8266 ESP-12F Entwicklungsboard kombiniert Wi-Fi-Steuerung mit acht Onboard-Relais für eingebettete Automatisierung, Fernschaltung und Bedienfeld-Prototypen. Modul-I/O und die UART-Programmierschnittstelle sind für die Firmware-Entwicklung herausgeführt.
Board-Funktionen
- ESP-12F Wi-Fi-Modul mit gelisteten 4 MB Flash.
- Acht Onboard-5V-Relais, gesteuert über zwei 74HC595-Schieberegister.
- DC 7-28V Eingang oder regulierter 5V Stromeingang.

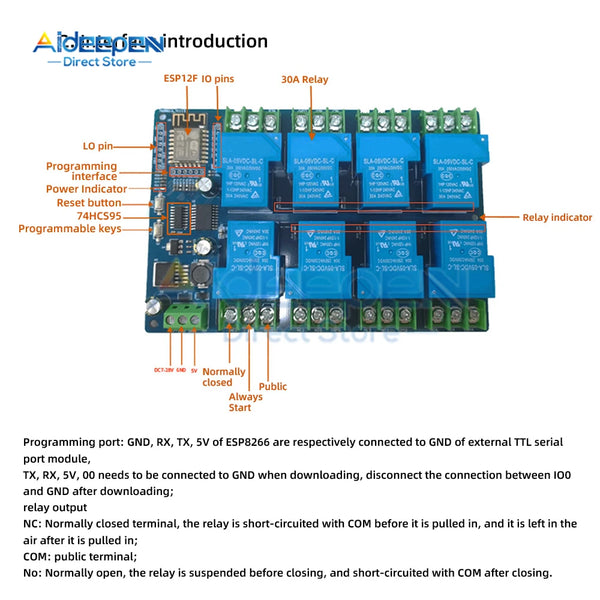

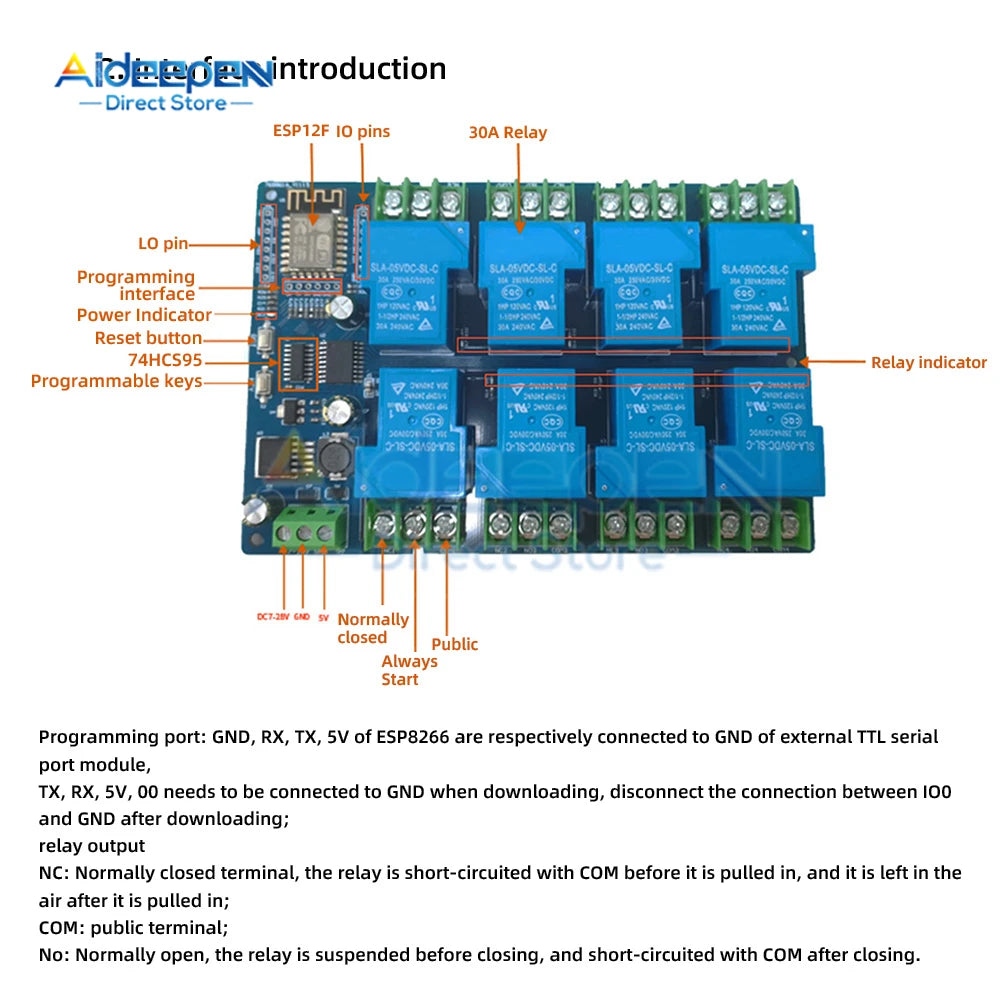

- UART-Programmieranschluss, Reset-Taste, programmierbare Taste, Betriebsanzeige, Relaisanzeigen und Onboard-Status-LED.

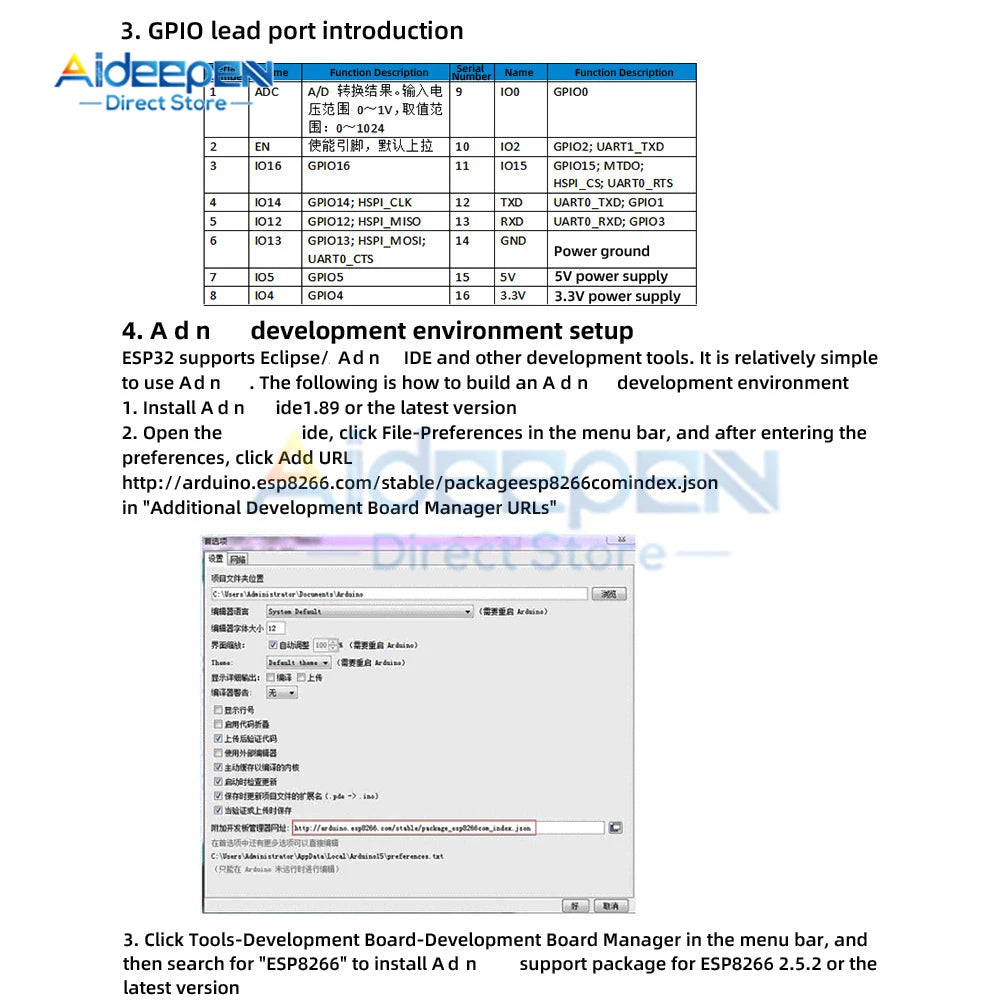

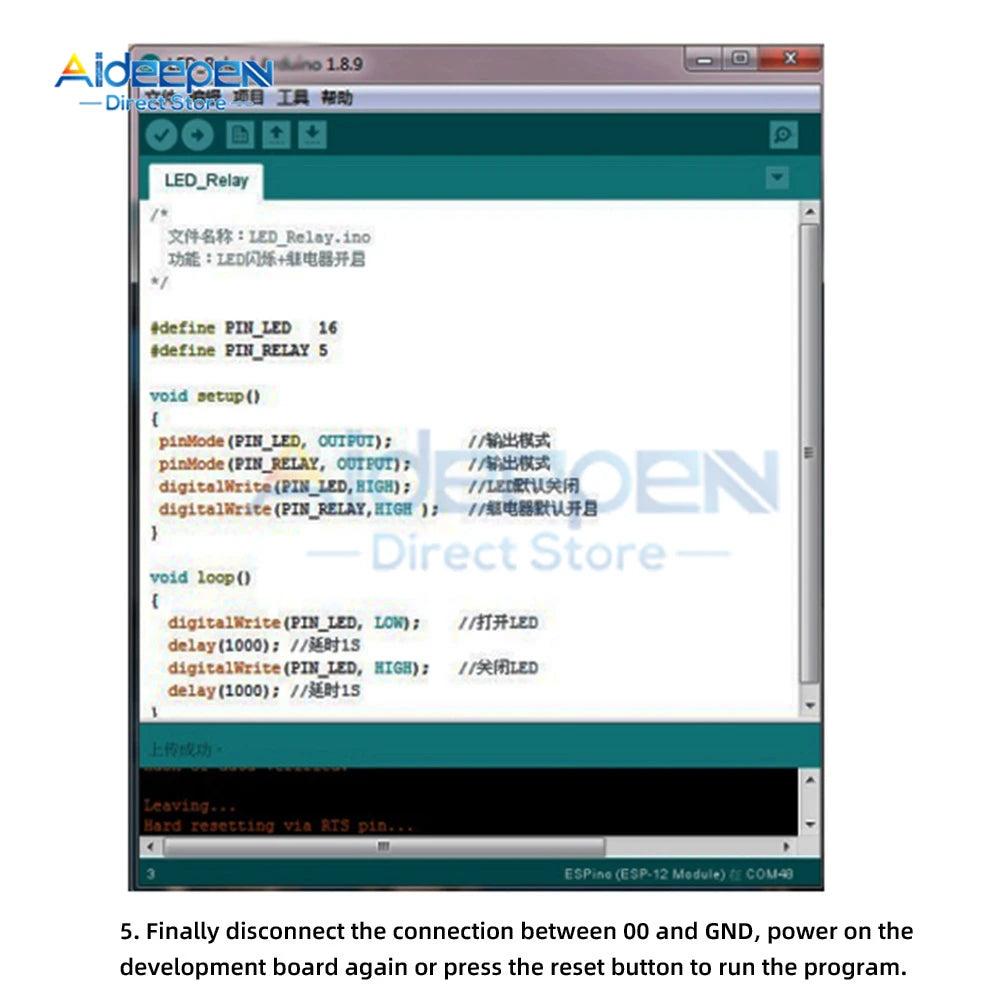

- Referenzentwicklungssupport für Arduino IDE und andere ESP8266-Toolchains.
Relaisausgänge
Die Quelle listet Relaiskontaktwerte von bis zu AC 250V oder DC 30V und 30A unter bestimmten Bedingungen auf. Die tatsächlich zulässige Last hängt von Kontakttyp, Einschaltdauer, Einschaltstrom, PCB-Anschlussgrenzen, Verdrahtung, Gehäuse, Kühlung und anwendbaren elektrischen Normen ab; reduzieren Sie die Last entsprechend.

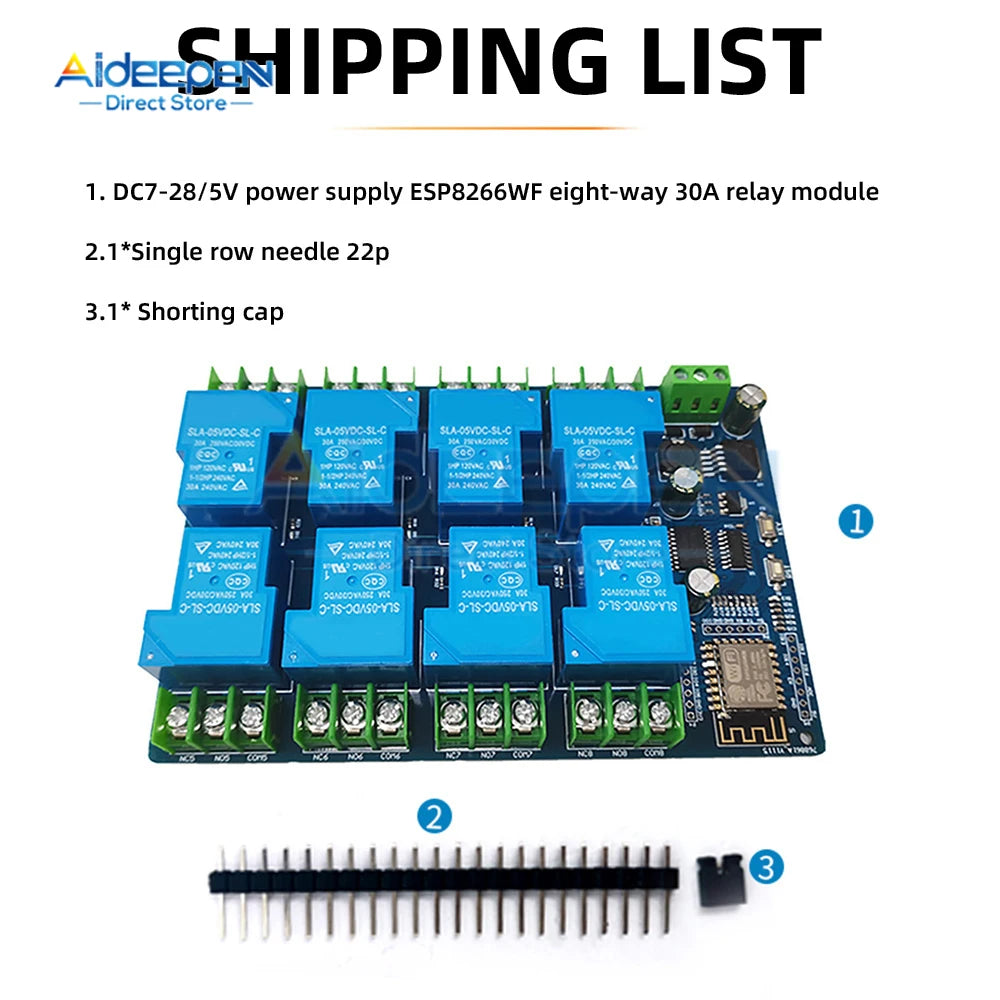

Lieferumfang
- 1 x ESP8266 Achtkanal-Relaismodul.
- 1 x 22-polige Stiftleiste.
- 1 x Jumper-Kappe.
Sicherheitshinweis
Halten Sie Niedervolt-Logik von gefährlicher Hochvolt-Verkabelung isoliert. Die Netzinstallation sollte nur von einer qualifizierten Person unter Verwendung eines geeigneten Gehäuses, einer Sicherung, Erdung, Drahtstärke, Zugentlastung und Abständen durchgeführt werden.
Produktdetailbilder
