160-MHz-100-W-SDR-Transceiver-Umschalter mit Antennenverteiler und Kabelsatz

Meterk 160 MHz, 100 W SDR Transceiver Antennenschalter

Diese Meterk TR-Umschalteinheit ermöglicht es einem kompatiblen SDR-Empfänger und Transceiver, sich einen Antennenpfad zu teilen. Sie nutzt HF-Erkennung und PTT-Steuerung, um den Empfangspfad während des Sendebetriebs innerhalb der angegebenen Nennwerte zu schützen.

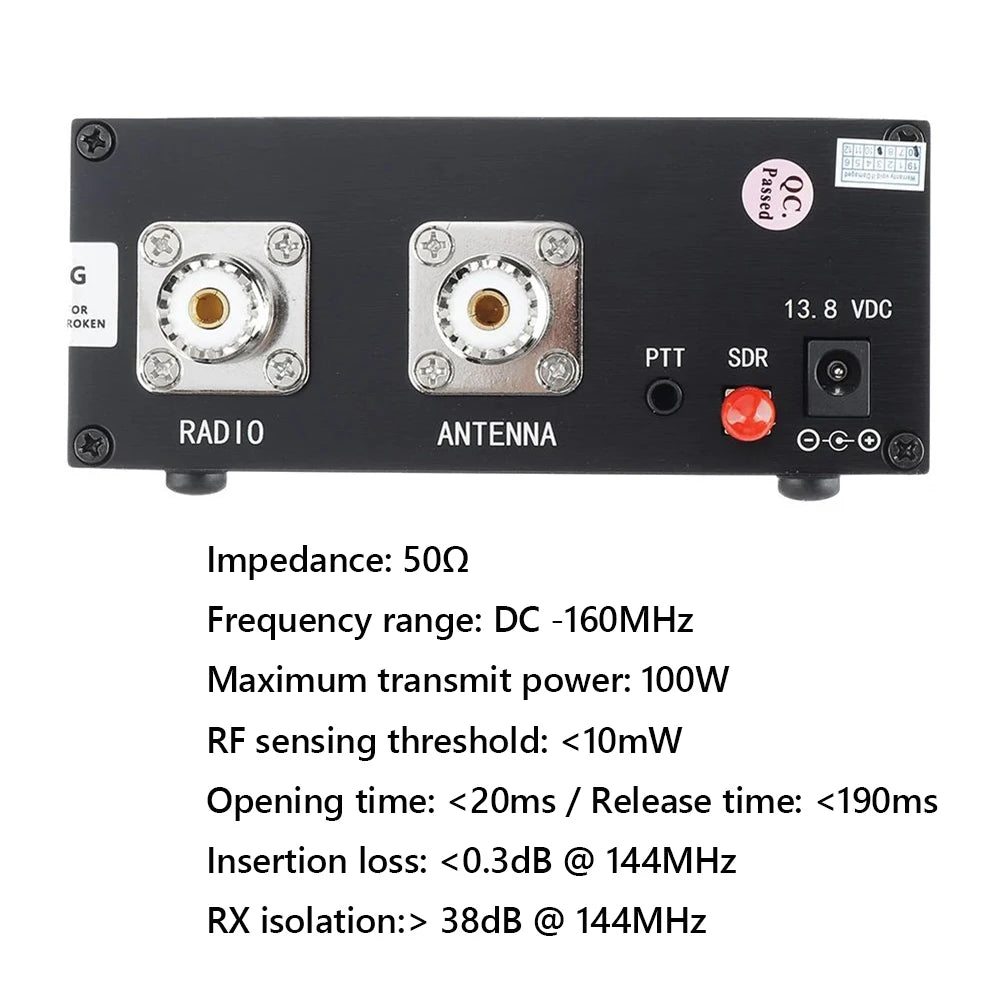

HF-Leistung

• 50 Ohm Impedanz und Frequenzbereich von DC bis 160 MHz.
• Maximale Sendeleistung: 100 W.
• HF-Erkennungsschwelle: unter 10 mW, getestet von 1,8 bis 30 MHz.
• Einschaltzeit unter 20 ms; Ausschaltzeit unter 190 ms.
• Angegebene Einfügedämpfung unter 0,3 dB bei 144 MHz; Empfangsisolation über 38 dB bei 144 MHz.

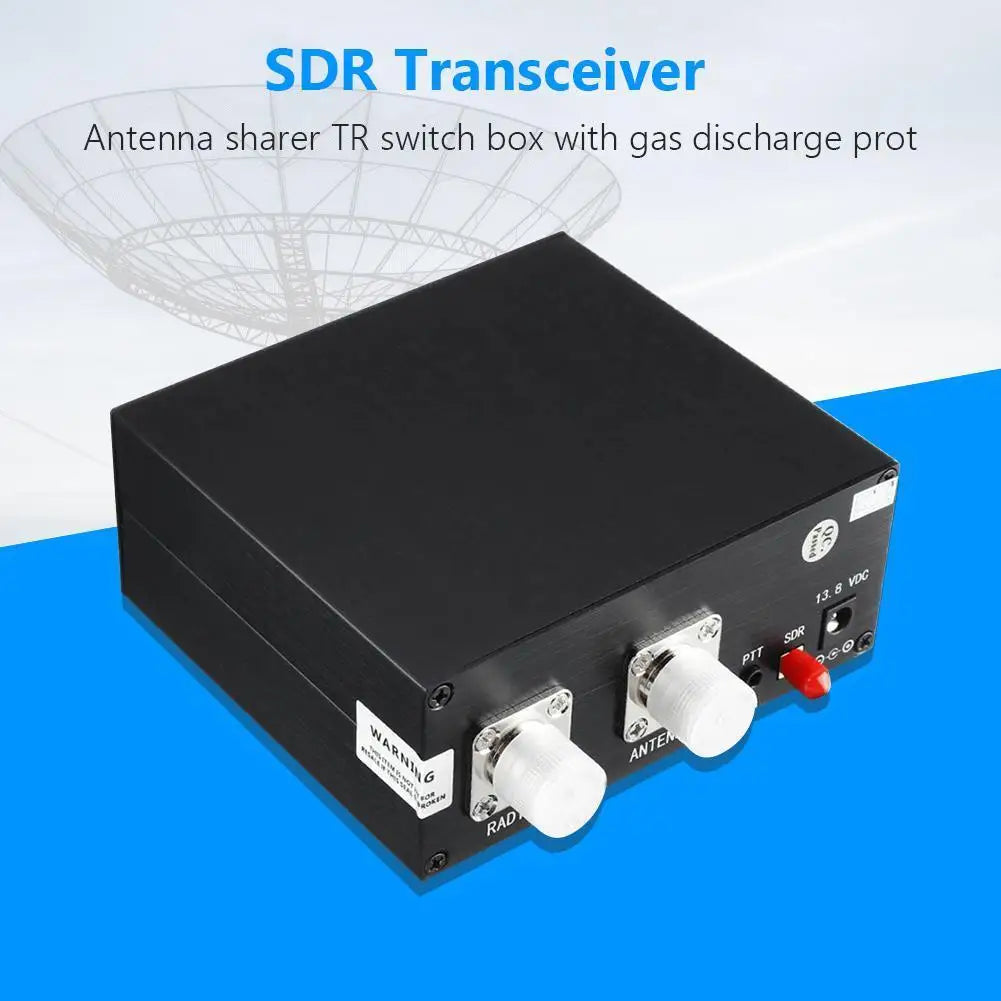

• Gasentladungsschutz ist angegeben.

Installationsanforderungen

• Stromversorgung: 13,8 V DC, 200 mA.
• Verwenden Sie geeignete 50 Ohm SMA-Leitungen, PTT-Verkabelung und ein passend dimensioniertes Antennensystem.

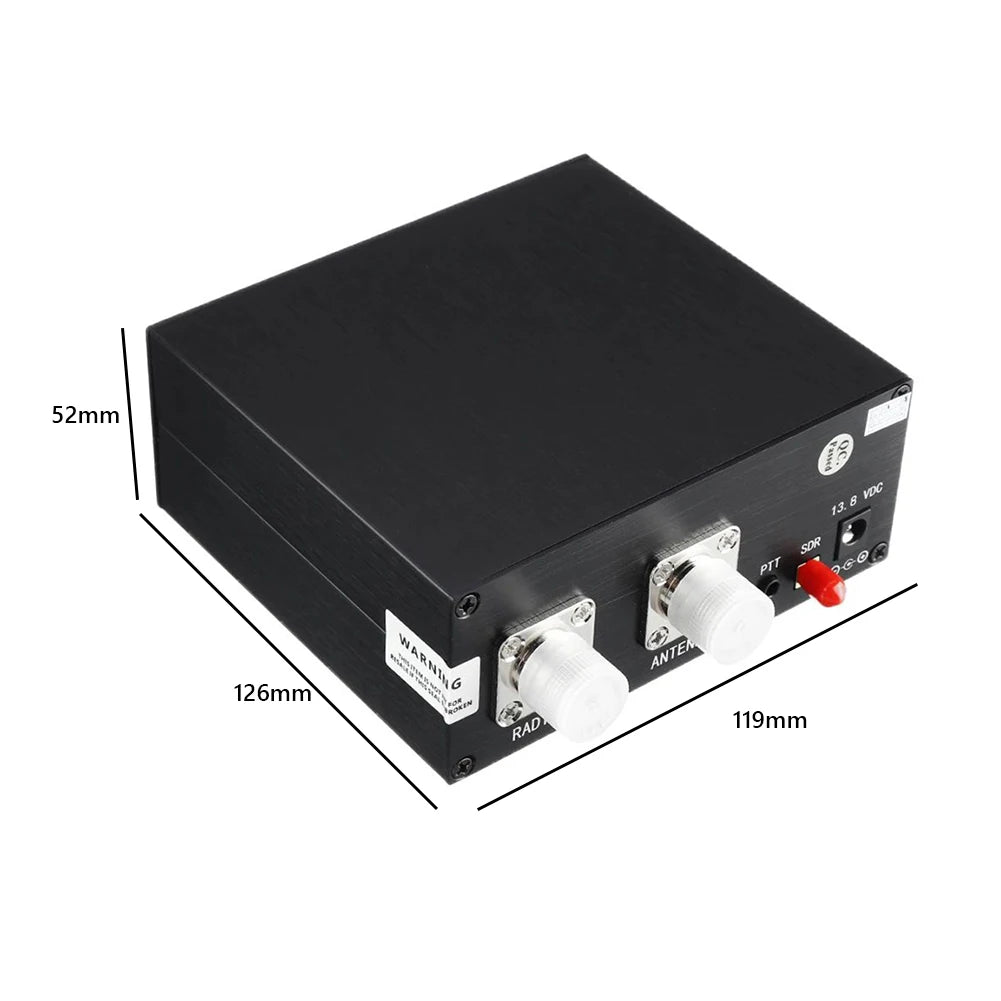

• Angegebene Artikelgröße: 135 x 126 x 50 mm; ungefähres Gewicht: 420 g.
• Bestätigen Sie die Portbelegung und PTT-Polarität, bevor Sie ein SDR oder einen Empfänger anschließen.

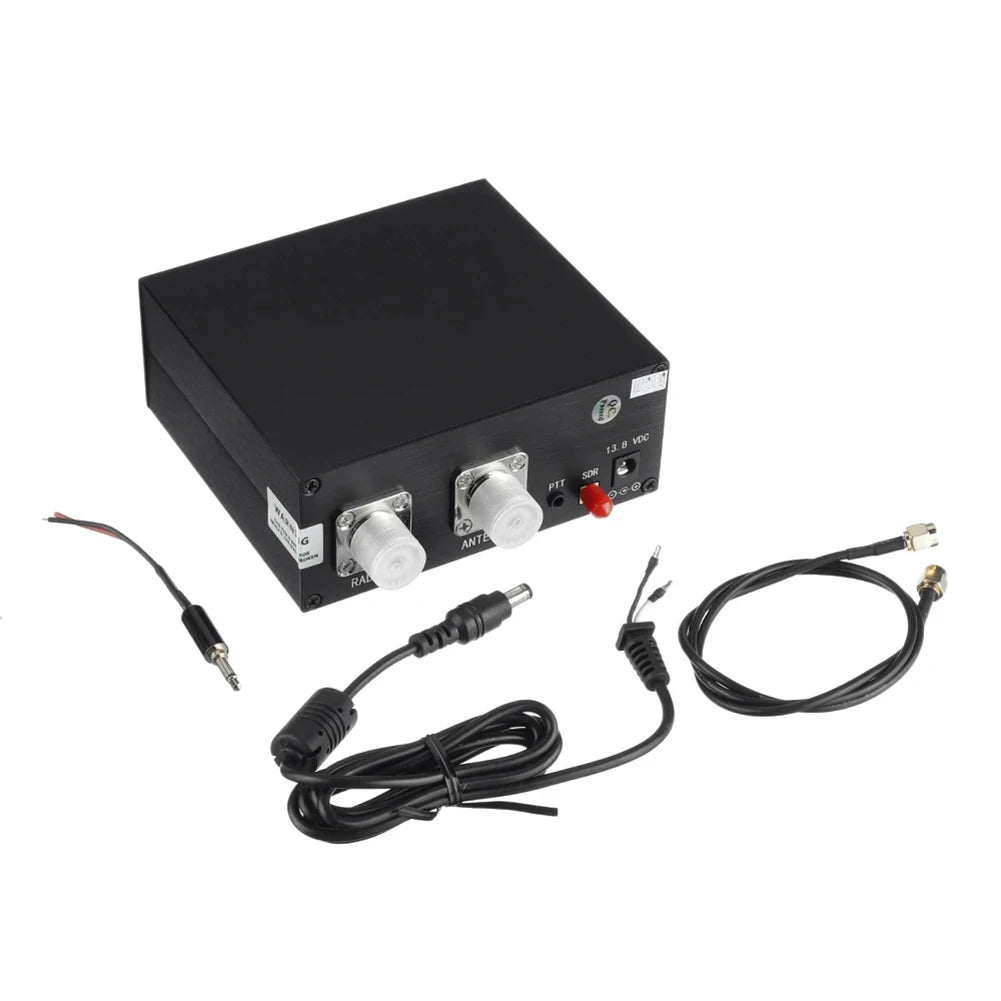

Packungsinhalt

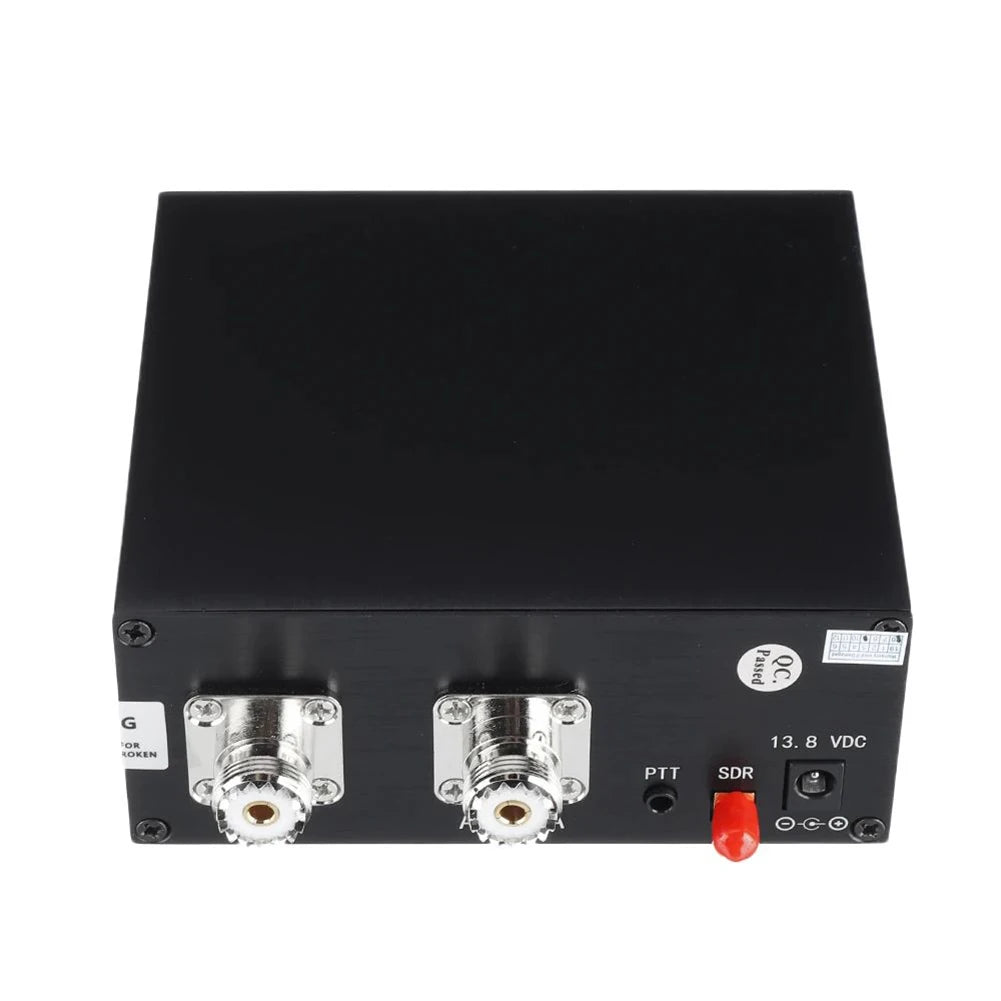

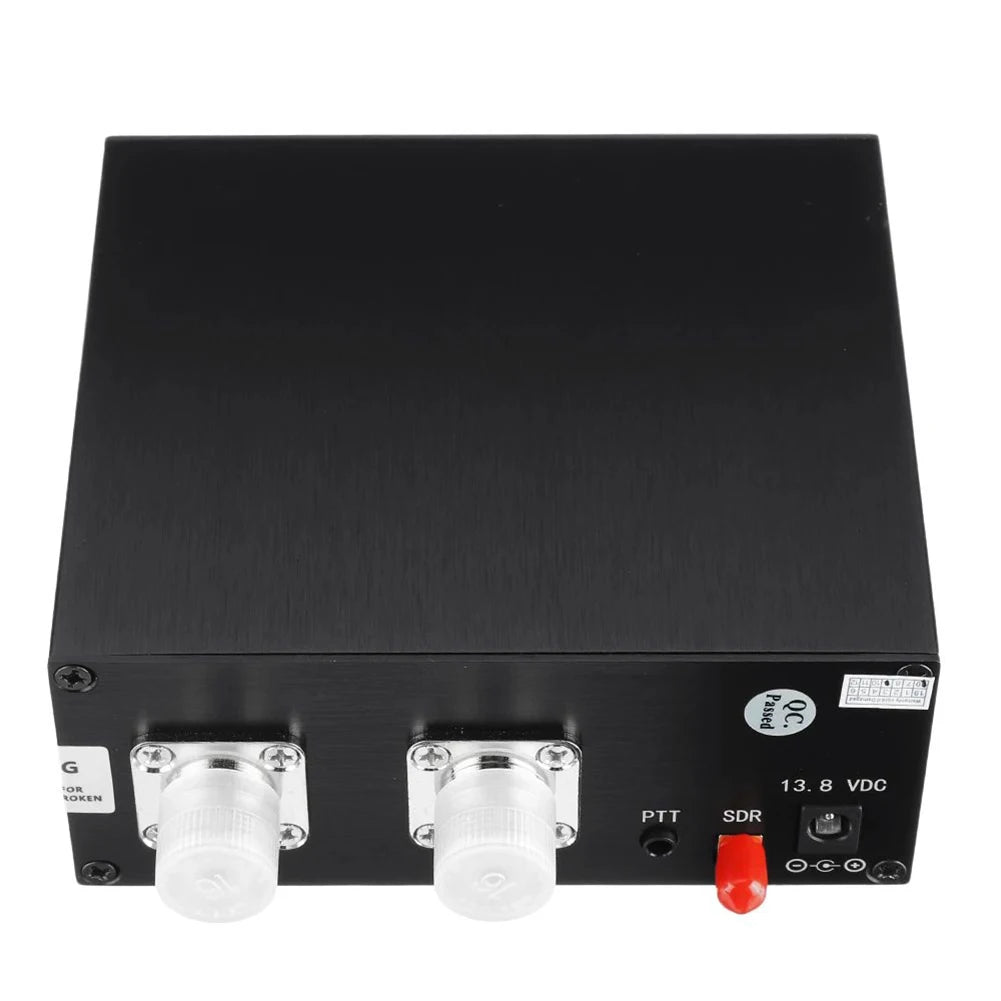

• 1 x Antennenschaltereinheit.

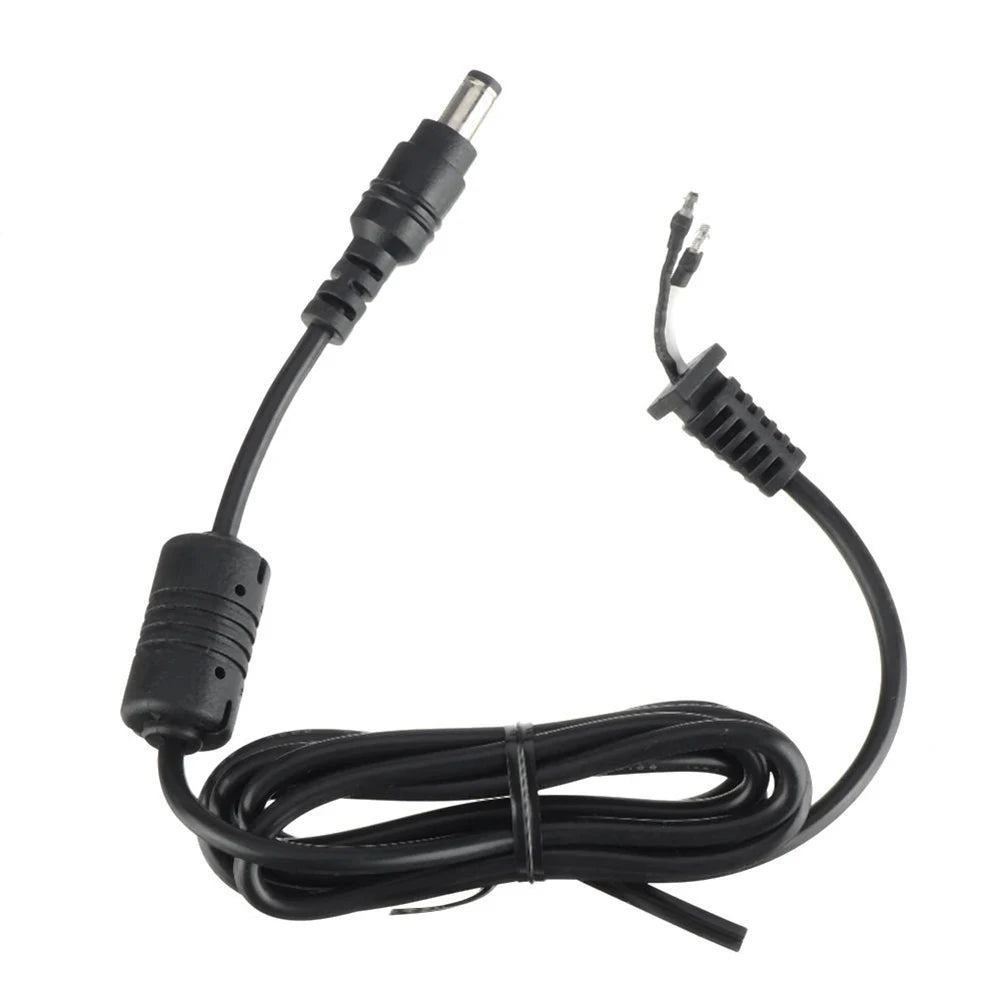

• 1 x Netzkabel.

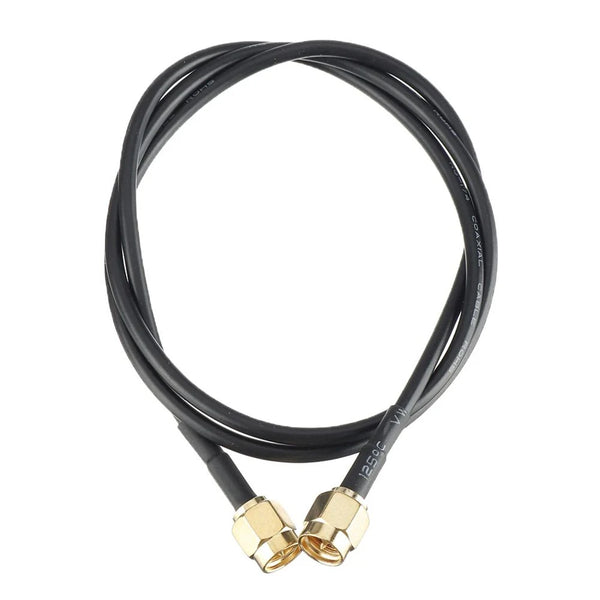

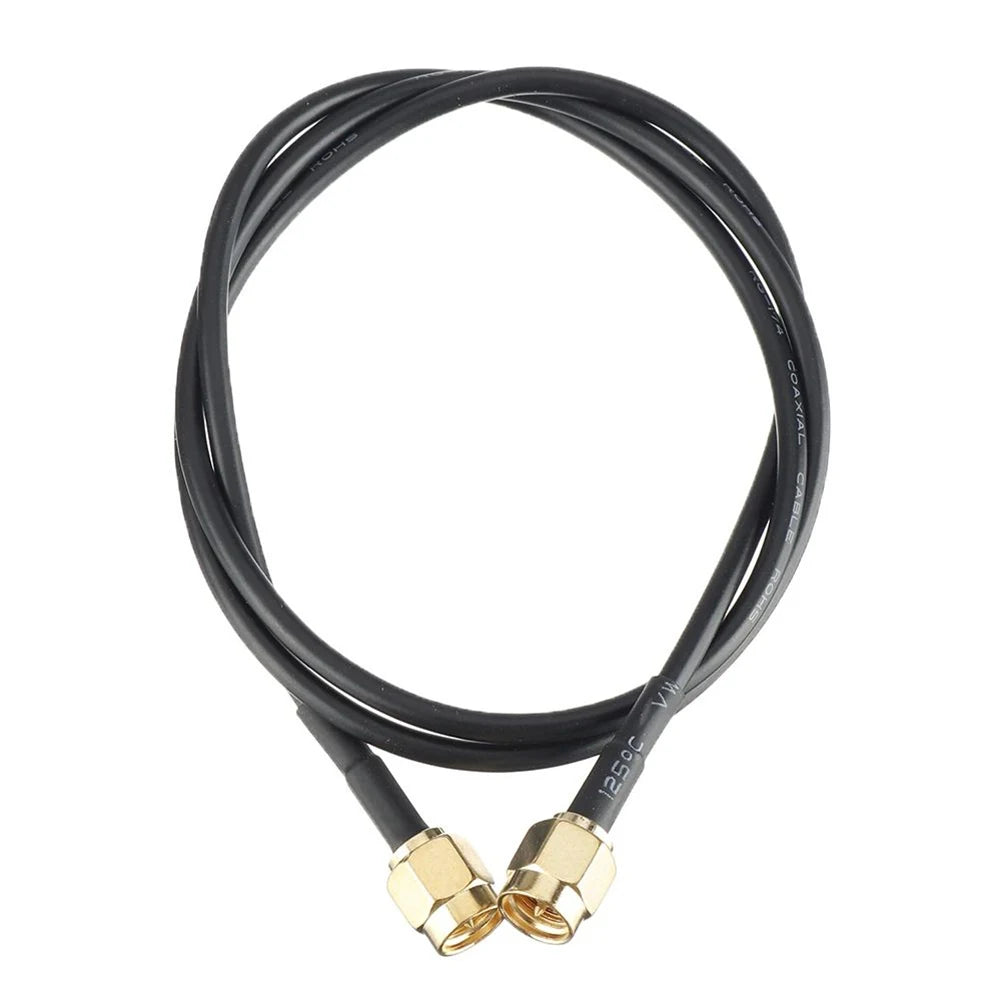

• 1 x 0,6 m SMA-zu-SMA-Kabel.

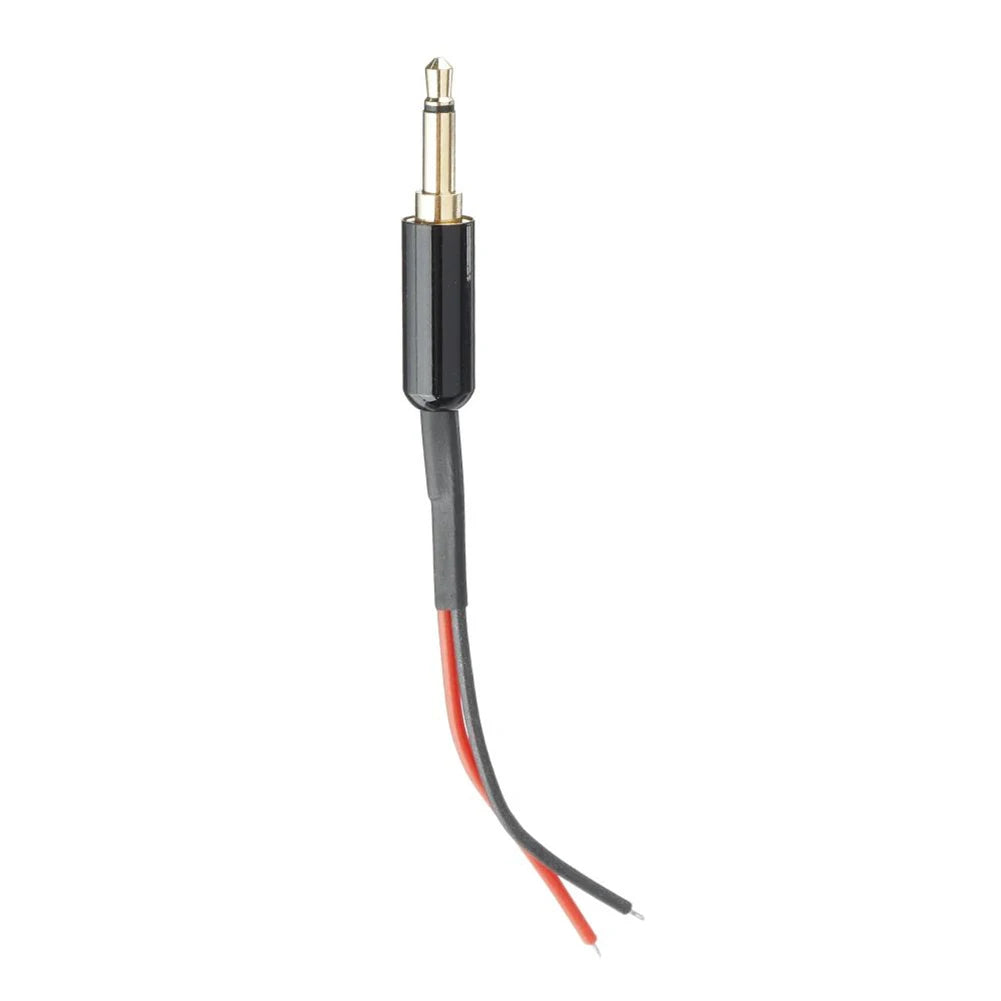

• 1 x PTT-Steuerkabel.

Betreiben Sie Sendegeräte nur gemäß den geltenden Funklizenz-, Spektrum- und Leistungsbegrenzungsbestimmungen.
